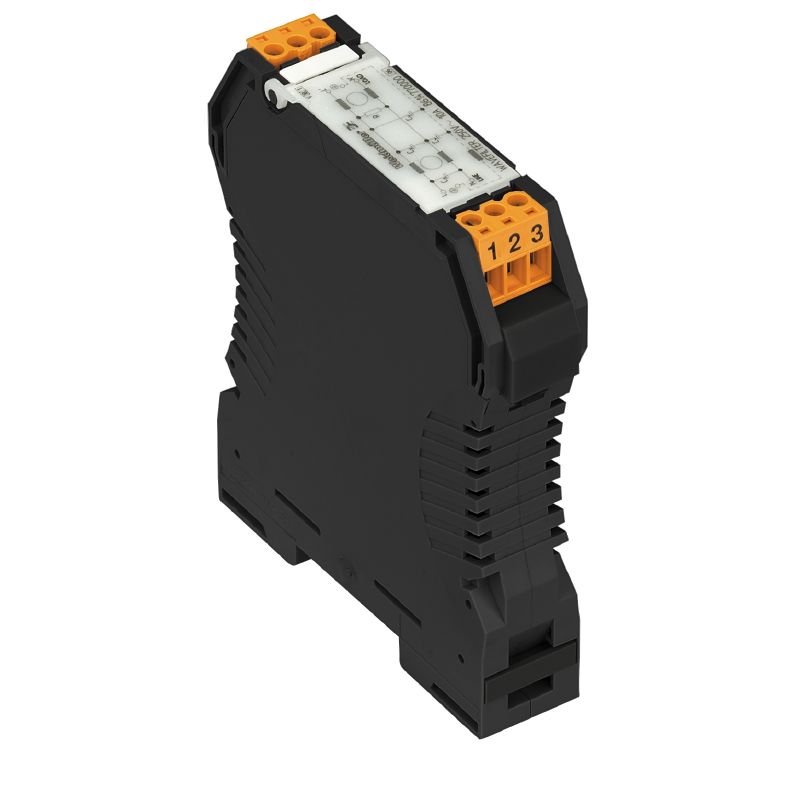

WAVEFILTER 10A
WAVEFILTER 10A
Simbolo elettrico
Circuit diagram
WAVEFILTER 10A

WAVEFILTER 10A

WAVESERIES, Protezione contro le sovratensioni, Protezione contro le sovratensioni, Attenuazione a 100 MHz: 40 dB

N. articolo 8614770000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 3
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Isolamento secondo EN 50 178 Dati nominali IEC / EN Dati di collegamento Dati elettrici Dati generali Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E64388

Dati generali per l’ordinazione

Versione
WAVESERIES, Protezione contro le sovratensioni, Protezione contro le sovratensioni, Attenuazione a 100 MHz: 40 dB
N. d’ordine
8614770000
Tipo
WAVEFILTER 10A
GTIN (EAN)
4032248277032
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
110,5  mm
Profondità (pollici)
4,35  inch
Posizione verticale
96,5  mm
Altezza (pollici)
3,799  inch
Larghezza
22,5  mm
Larghezza (pollici)
0,886  inch
Peso netto
142,12  g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura d'esercizio
-20 °C...40 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
No SVHC above 0.1 wt%

Dati generali

Altezza con guida di supporto TS 35
112,4  mm
Colori
nero
Forma
Wave 22,5 L
Grado di protezione
IP20
Guida equipaggiata
TS 35
Segmento
Ripartizione di energia
Versione
Protezione contro le sovratensioni

Isolamento secondo EN 50 178

Classe di sovratensione
III
Grado di lordura
2

Dati nominali IEC / EN

Attenuazione a 0,15 MHz
<0.5 dB
Attenuazione a 1 MHz
70 dB
Attenuazione a 10 MHz
52 dB
Attenuazione a 100 MHz
40 dB
Capacità
Cx: 470 nF / Cy: 4,7 nF
Corrente di dimensionamento IN
10  A
Corrente di fuga in Un
190  µA
Induttanza L e L1
0,8  mH
Protezione
10 A
Tensione di prova P-N
1700 V DC
Tensione di prova P/N-PE
2000 V AC
Tensione nominale (AC)
250  V
Tensione nominale (DC)
250 V
Tipo di tensione
AC/DC

Dati di collegamento

Divisione
2,5  mm²
Coppia di serraggio, min.
0,4  Nm
Coppia di serraggio, max.
0,6  Nm
Campo di serraggio, collegamento di dimensionamento
2,5  mm²
Campo di sezioni, min.
0,5  mm²
Campo di sezioni, max.
2,5  mm²
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, flessibile, max.
2,5  mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
0,5  mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
1,5  mm²

Dati elettrici

Tipo di tensione
AC/DC

Dati generali

Grado di protezione
IP20
Colori
nero

Classificazioni

ETIM 6.0
EC002623
ETIM 7.0
EC002623
ETIM 8.0
EC002623
ETIM 9.0
EC002623
ETIM 10.0
EC002623
ECLASS 9.0
27-18-28-14
ECLASS 9.1
27-42-02-08
ECLASS 10.0
27-18-28-14
ECLASS 11.0
27-18-28-14
ECLASS 12.0
27-18-28-14
ECLASS 13.0
27-18-28-14
ECLASS 14.0
27-18-28-14
ECLASS 15.0
27-18-28-14
