WSI 4/2/LD 30-70V AC/DC
Produktbild
WSI 4/2/LD 30-70V AC/DC

WSI 4/2/LD 30-70V AC/DC

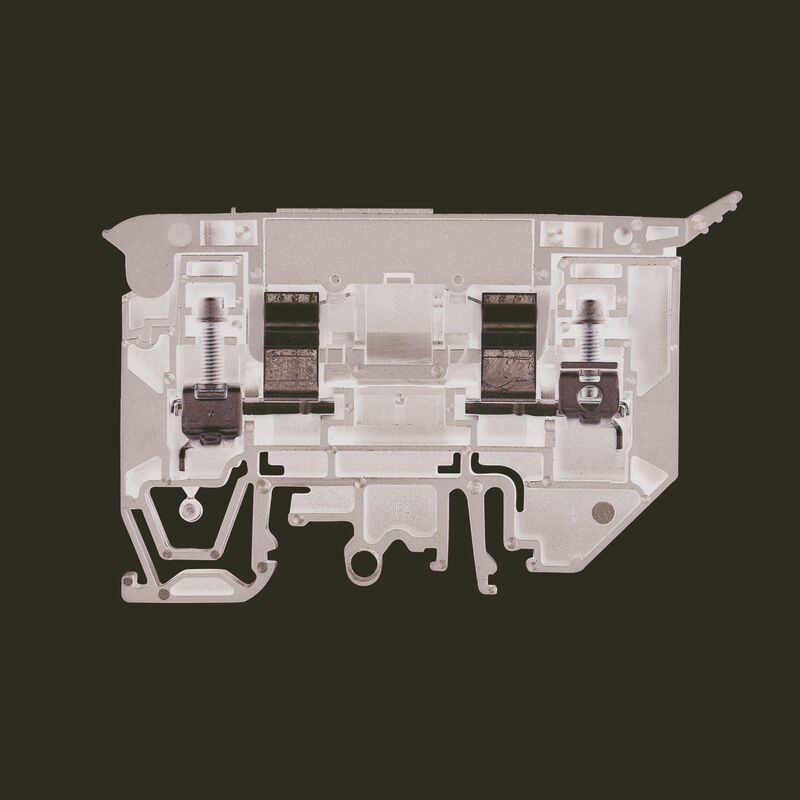

Fuse terminal, Screw connection, black, 4 mm², 10 A, 70 V, Number of connections: 2, Number of levels: 1, TS 35, TS 32

Ürün No. 1880440000
Konfigüratörde aç
Veri sayfasını indir Engineering Support Product Downloads
Aksesuarlar 6 İlgili ürünler 233
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) CSA rating data Dimensions General Rating data UL rating data Important note Product images Classifications

Approvals

인증
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Versión
Fuse terminal, Screw connection, black, 4 mm², 10 A, 70 V, Number of connections: 2, Number of levels: 1, TS 35, TS 32
Rendelési szám
1880440000
Type
WSI 4/2/LD 30-70V AC/DC
GTIN (EAN)
4032248544981
Qty.
25 adet

Dimensions and weights

Depth
53,5 mm
Depth (inches)
2,106 inch
Height
81,6 mm
높이 (인치)
3,213 inch
Anchura
9,1 mm
Width (inches)
0,358 inch
Net weight
20,205 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
RoHS Exemption (if applicable/known)
7cI
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
black
UL 94 flammability rating
V-0

System specifications

Version
Screw connection
Fuse isolator
with LED
One end without connector
End cover plate required
Yes
Number of potentials
1
Number of levels
1
Number of clamping points per level
2
Number of potentials per tier
1
Levels cross-connected internally
No
PE connection
No
Mounting rail
TS 35
TS 32
N-function
No
PE function
No
PEN function
No

Additional technical data

Number of similar terminals
1
Open sides
right
Type of mounting
Snap-on

Conductors for clamping (additional connection)

Typ připojení, další připojení
Screw connection

Conductors for clamping (rated connection)

6 mm²
Conductor embornable
  • Connection specification:
    Screw connection
  • Cross-section for conductor connection:
    • Type:
      solid, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      6 mm²
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • min.:
        11 mm
      • max.:
        11 mm
      • nominal:
        11 mm
    • Tightening torque:
      • min.:
        0,5 Nm
      • max.:
        0,8 Nm
  • Connection specification:
    Screw connection
  • Cross-section for conductor connection:
    • Type:
      stranded, H07V-R
    • min.:
      1,5 mm²
    • max.:
      6 mm²
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • min.:
        11 mm
      • max.:
        11 mm
      • nominal:
        11 mm
    • Tightening torque:
      • min.:
        0,5 Nm
      • max.:
        0,8 Nm
  • Connection specification:
    Screw connection
  • Cross-section for conductor connection:
    • Type:
      flexible, H05(07) V-K
    • min.:
      0,5 mm²
    • max.:
      6 mm²
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • min.:
        11 mm
      • max.:
        11 mm
      • nominal:
        11 mm
    • Tightening torque:
      • min.:
        0,5 Nm
      • max.:
        0,8 Nm
Connection cross-section, finely stranded, min.
0,5 mm²
Délka odizolování
10 mm
Leiteranschlussquerschnitt, eindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Měřidlo podle IEC 60947-1
A3
Počet připojení
2
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
6 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Směr připojení
on side
Svěrný šroub
M 3
Typ připojení
Screw connection
Typ připojení 2
Screw connection
Upínací rozsah, min.
0,5 mm²
Utahovací moment, max.
0,8 Nm
Utahovací moment, min.
0,5 Nm
Velikost nože
0.6 x 3.5 mm
Úroveň krouticího momentu s elektrickým šroubovákem DMS
2

CSA rating data

Certificat Nº (CSA)
200039-1575489
Section min. du conducteur (CSA)
30 AWG
Wire cross section max. (CSA)
10 AWG

Dimensions

TS 35 offset
25 mm

General

Nosná lišta
TS 35
TS 32
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-3

Rating data

Rated cross-section
4 mm²
Rated voltage
70 V
Rated voltage to adjoining terminal
500 V
Rated DC voltage
70 V
Nominal current
10 A
Current at maximum wires
10 A
Standards
IEC 60947-7-3
Volume resistance according to IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
6 V
Power loss in accordance with IEC 60947-7-x
1,02 W

UL rating data

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
10 AWG
Conductor size Factory wiring min. (cURus)
30 AWG
Conductor size Field wiring max. (cURus)
10 AWG
Conductor size Field wiring min. (cURus)
30 AWG

Important note

Produktinformation
The voltage depends on the selected fuse element or the selected indicator light

Product images

Classifications

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
