WTD 6/4 FF

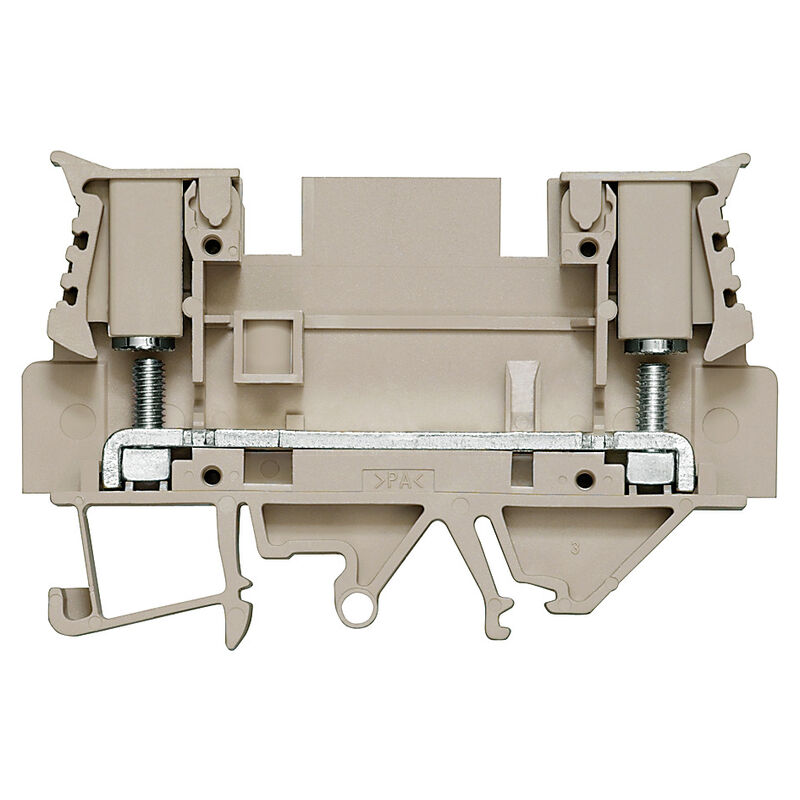

Produktbild
WTD 6/4 FF

WTD 6/4 FF

Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2

Art.-Nr. 1887220000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 27 Verwandte Artikel 43
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte Kiegészítő műszaki adatok Conductor embornable (conexión adicional) Conductors for clamping (rated connection) Bemessungsdaten nach CSA Maße General Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 6 mm², 41 A, 800 V, Anzahl Anschlüsse: 2
Best.-Nr.
1887220000
Art
WTD 6/4 FF
GTIN (EAN)
4032248526802
Qty.
50 Stück

Abmessungen und Gewichte

Tiefe
52 mm
Tiefe (inch)
2,047 inch
Tiefe inklusive Tragschiene
53,4 mm
Höhe
76,5 mm
Höhe (inch)
3,012 inch
Breite
11 mm
Breite (inch)
0,433 inch
Nettogewicht
31,592 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Version
Schraubanschluss
für steckbare Querverbindung
einseitig offen
End cover plate required
Ja
Number of potentials
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Number of potentials per tier
1
Etagen intern gebrückt
Nein
PE připojení
Nein
Tragschiene
TS 35
TS 32
N-function
Nein
PE function
Nein
PEN function
Nein

Kiegészítő műszaki adatok

explosionsgeprüfte Ausführung
No
Montageart
gerastet

Conductor embornable (conexión adicional)

Anschlussart, weiterer Anschluss
Conexión brida-tornillo

Conductors for clamping (rated connection)

6 mm²
Abisolierlänge
8 mm
Anschlussart
Screw connection
Anschlussrichtung
lateral
Anzahl Anschlüsse
2
Anzugsdrehmoment, max.
2,4 Nm
Anzugsdrehmoment, min.
1,2 Nm
Klemmbereich, min.
1,5 mm²
Klemmschraube
M 4
Klingenmaß
0.8 x 5.5 mm
Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 16
Leiteranschlussquerschnitt, eindrähtig, max.
10 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
6 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (cCSAus)
10 AWG
Leiterquerschnitt min (cCSAus)
26 AWG
Spannung Gr B (cCSAus)
600 V
Spannung Gr C (cCSAus)
600 V
Spannung Gr D (cCSAus)
600 V
Strom Gr B (cCSAus)
40 A
Strom Gr C (cCSAus)
40 A
Strom Gr D (cCSAus)
40 A
Zertifikat-Nr. (cCSAus)
227775-1609344

Maße

Versatz TS 32
38,5 mm
Versatz TS 35
38,5 mm

General

Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 16
Normen
IEC 60947-7-1
Tragschiene
TS 35
TS 32

Bemessungsdaten

Bemessungsquerschnitt
6 mm²
Rated voltage
800 V
Bemessungsspannung DC
800 V
Nominal current
41 A
Strom bei max. Leiter
41 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
0,78 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
1,31 W
Verschmutzungsgrad
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
10 AWG
Leitergr. Factory wiring min (cURus)
26 AWG
Leitergr. Field wiring max (cURus)
10 AWG
Leitergr. Field wiring min (cURus)
26 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Strom Gr B (cURus)
30 A
Strom Gr C (cURus)
30 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
