BORNE ZDK 2.5/LD RT/2
Imagen de producto

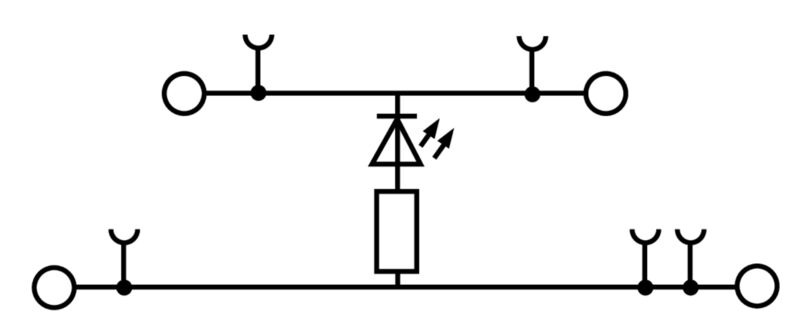

BORNE ZDK 2.5/LD RT/2

BORNE ZDK 2.5/LD RT/2

Serie Z, Bornes de doble piso, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro

N.º de artículo 1693940000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 33 Productos relacionados 12
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema Otros datos técnicos Componente Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Elemento indicador Generalidades Datos nominales Datos nominales según UL Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Datos generales para pedido

Versión
Serie Z, Bornes de doble piso, Sección nominal: 2.5 mm², Conexión directa, Beige oscuro
Código
1693940000
Tipo
ZDK 2.5/LD RT/2
GTIN (EAN)
4008190877873
Cantidad
50  Pieza

Dimensiones y pesos

Profundidad
53  mm
Profundidad (pulgadas)
2,087  inch
Profundidad incl. carril DIN
54  mm
Altura
79,1  mm
Altura (pulgadas)
3,114  inch
Anchura
5,1  mm
Anchura (pulgadas)
0,201  inch
Peso neto
10,92  g

Temperaturas

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-50  °C
Temperatura permanete de trabajo, max.
120  °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7cI
REACH SVHC
No SVHC above 0.1 wt%

Datos del material

Material básico
Wemid
Color
Beige oscuro
Grado inflamabilidad según UL 94
V-0

Valores característicos del sistema

Versión
Conexión directa
con LED
para conexión transversal enchufable
abierto por un extremo
Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
2
Número de puntos de embornado por piso
2
Número de potenciales por piso
1
Pisos internos puenteados
Sí
Conexión PE
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

Componente electrónico
Diodo luminoso rojo
Lados abiertos
derecha
Tipo de montaje
enclavado
Versión a prueba de explosivos
RAL 7001

Componente

Componente LED
  • Color:
    rojo
  • Tensión, mín.:
    6 V
  • Tensión, máx.:
    24 V
  • Corriente:
    20 mA
Componente resistor
  • Resistencia:
    4,7 kOhm
  • Potencia de pérdida:
    0,4 W
  • Tolerancia (%):
    1 %

Conductor embornable (conexión adicional)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max.
2,5  mm²
Tipo de conexión, conexión adicional
Conexión directa

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A2
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
arriba
Longitud de desaislado
10  mm
Número de conexiones
4
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
2,5  mm²
Sección de conexión del conductor, flexible, mín.
0,05  mm²
Sección de embornado, máx.
2,5  mm²
Sección de embornado, mín.
0,05  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
1,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,05  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
1,5  mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,05  mm²
Sección del conductor, flexible, mín.
0,05  mm²
Sección del conductor, semirrígido, máx.
2,5  mm²
Sección del conductor, semirrígido, mín.
0,05  mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5  mm²
Sección transversal de conductor, núcleo rígido, mín.
0,05  mm²
Tipo de conexión
Conexión directa
Tipo de conexión 2
Conexión directa

Datos nominales según CSA

Núm. de certificación (CSA)
80053378-200039
Sección del conductor Cableado de campo máx. (CSA)
12 AWG
Sección del conductor Cableado de campo mín. (CSA)
26 AWG
Sección del conductor Cableado de fábrica máx. (CSA)
12 AWG
Sección del conductor Cableado de fábrica mín. (CSA)
26 AWG

Elemento indicador

Corriente
0,05  A
Elemento indicador
Rojo
Tensión de servicio para el indicador, max.
24  V
Tensión de servicio para el indicador, min.
10  V
Tipo de tensión para el indicador
DC

Generalidades

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Datos nominales

Sección nominal
2,5  mm²
Tensión nominal
24  V
Tensión nominal DC
24  V
Corriente nominal
10  A
Corriente en conductor máximo
10  A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
2,66  mΩ
Pérdida de potencia según la norma IEC 60947-7-x
0,77  W
Grado de polución
3

Datos nominales según UL

Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
14 AWG
Sección del conductor Cableado de campo mín. (UR)
26 AWG
Sección del conductor Cableado de fábrica máx. (UR)
14 AWG
Sección del conductor Cableado de fábrica mín. (UR)
26 AWG

Indicación importante

Información de producto
Debe tenerse en cuenta la temperatura de trabajo permanente

Clasificaciones

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-02
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
