SAIL-M8BW-3-30V
SAIL-M8BW-3-30V
Dibujo acotado
Angled socket
SAIL-M8BW-3-30V
Esquema de polos
Socket
SAIL-M8BW-3-30V
Esquema de conexiones

SAIL-M8BW-3-30V

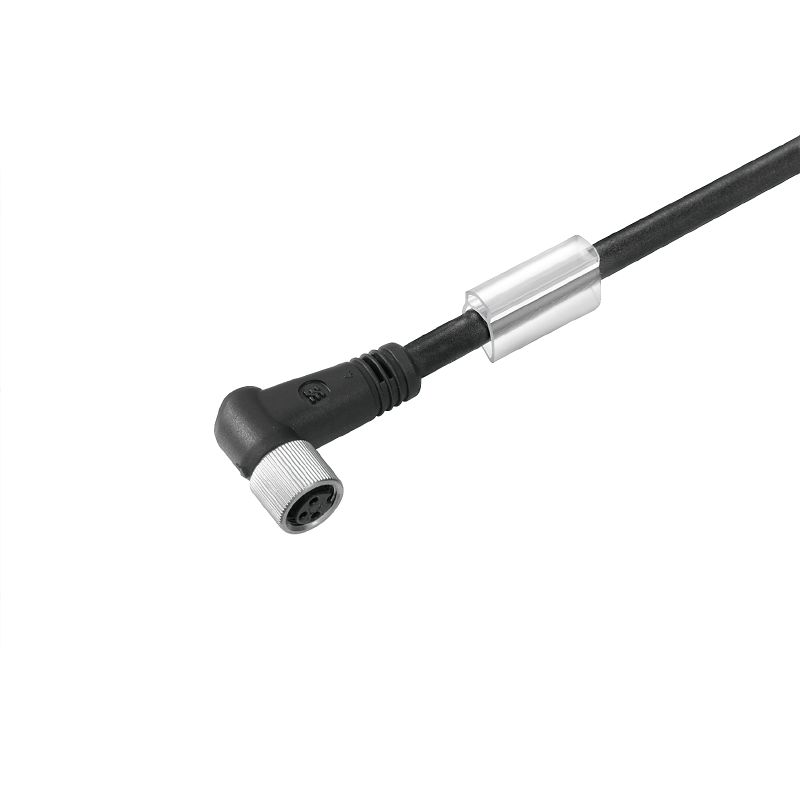

Cable para sensores y actuadores, Abierto por un lado, M12 / M8, Número de polos : 4, 30 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí

N.º de artículo 1927323000
Descargar hoja de datos Soporte técnico
Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Homologaciones

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Datos generales para pedido

버전
Cable para sensores y actuadores, Abierto por un lado, M12 / M8, Número de polos : 4, 30 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PVC, Halógenos: Sí
Rendelési szám
1927323000
Tipo
SAIL-M8BW-3-30V
GTIN (EAN)
4050118486063
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
712 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

PVC
Barevné kódování
marrón
azul
negro
Barva opláštění
negro
Délka kabelu
30 m
Halogen
Sí
Konfigurovatelná délka kabelu
No
Materiál pláště
PVC
Odolnost proti zkrutu
0 °/m
Odolnost vůči jiskrám ze sváření
No
Odolné vůči perlám kovu ze svařování
No
Počet pólů
4
Průřez jádra
0,25 mm²
Stíněný
No
Teplotní rozpětí, pohyblivé
-5...80 °C
Teplotní rozpětí, stacionární
-30...80 °C
Vhodné pro nosiče kabelů
No
Vnější potah v souladu se stylem UL AWM
2464 (80 °C / 300 V)
Vnější průměr
4.5 mm ± 0.2 mm
Zesítěné vyzařování
No

Datos técnicos generales

Ciclos de enchufado
≥ 100
Codificación
Codificación A
Corriente nominal
4 A
Grado de polución
3
LED
No
Material capotas
PUR
Material del anillo roscado
laton, niquelado
puenteado
No
Rango de temperatura caja
-25…+85 °C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12 / M8
Superficie de contacto
bañado en oro
Tensión nominal
60 V
Tipo de protección
IP65
IP66
Versión
Conector hembra acodado

Propiedades eléctricas

Insulation resistance
108 Ω
Tension nominale
60 V

Normas generales

N.º de certificado (cULus)
E307231

Conector izquierdo

Clavija de conexión izquierda
M8, IP69, contacto hembra, acodado 90°, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha
extremo conductor libre

Imágenes del producto

Título de ilustración-06
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
