SAIL-ZW-M8BW-3L5.0U
SAIL-ZW-M8BW-3L5.0U
Disegno quotato
Twin male connector, straight
SAIL-ZW-M8BW-3L5.0U
Disegno quotato
Angled socket
SAIL-ZW-M8BW-3L5.0U
Schema dei poli
Male
SAIL-ZW-M8BW-3L5.0U
Schema dei poli
Socket
SAIL-ZW-M8BW-3L5.0U
Schema elettrico

SAIL-ZW-M8BW-3L5.0U

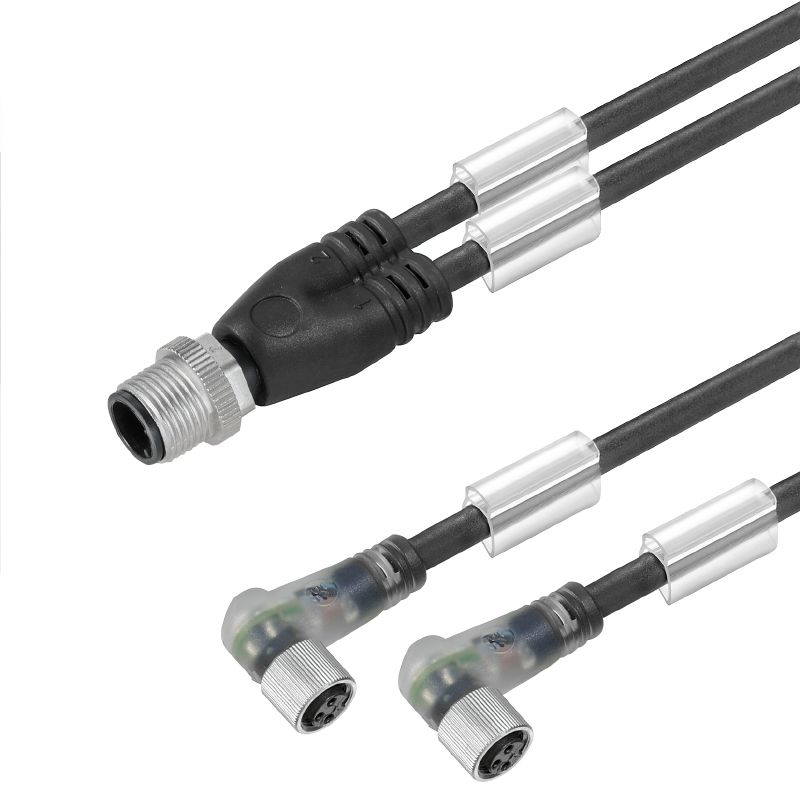

Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 3, 5 m, Conduttore doppio, connettore maschio, diritto, 2 connettori femmina, angolati, Schermato: No, LED: Sì, Materiale della guaina: PUR, Alogeni: No

N. articolo 9457410500
Download foglio dati Engineering Support Produkt Downloads
Accessori 6 Prodotti correlati 7
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Illustrazione del prodotto Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavo per sensori e attuatori, Linea di collegamento, M12 / M8, Numero di poli : 3, 5 m, Conduttore doppio, connettore maschio, diritto, 2 connettori femmina, angolati, Schermato: No, LED: Sì, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
9457410500
Tipo
SAIL-ZW-M8BW-3L5.0U
GTIN (EAN)
4008190300883
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
248 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

PP
Aceleración
5 m/s²
Bending radius, min., stationary
5 x diametro cavo
Beständighet mot svetsgnistor
No
Cable length
5 m
Campo delle temperature, posa fissa
-40...80 °C
Campo delle temperature, posa mobile
-25...80 °C
Cicli di flessione a torsione
> 5 Mio.
Configurable cable length
No
Core cross-section
0,25 mm²
Cycles de courbure
12 Mio
Diametro esterno
4.1 mm ± 0.2 mm
Färkodning
marrone
blu
Nero
Halogen
No
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
Lunghezza della torsione
1 m
Numero di poli
3
Odporne na hydrolizę i działanie mikroorganizmów
Sì
Radio de flexión mín., con movimiento
10 x diametro cavo
Resistance to oils
Conforme alla norma IEC 60811:404
Resistente alle perle di saldatura
No
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Sebesség
5 m/s
Sheathing colour
nero
Shielded
No
Suitable for cable carriers
Sì
Torsion resistance
360 °/m
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
외피 재질
PUR

Dati tecnici generali

Apertura della chiave
12 mm
Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Codifica
M12 = codificato A / M8 = nessuna codifica
Coppia di serraggio
M8: 0,5 - 0,6 Nm
Corrente nominale
4 A
Filettatura del collegamento
M12 / M8
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
se avvitato
LED
Sì
Materiale anello filettato
ottone, nichelato
Pressofusione di zinco
Materiale base della custodia
PUR
Materiale dei contatti
CuZn35PB2
ponticellato
No
Resistenza d'isolamento
108 Ω
Superficie dei contatti
dorata
Tensione nominale
24 V
Versione
Conduttore doppio, connettore maschio, diritto
2 connettori femmina, angolati

Proprietà elettriche

Resistenza d'isolamento
108 Ω
Tensione nominale
24 V

Standard generali

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Norme

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Connettore maschio sx

Spina di collegamento a sinistra
connettore, M12, Codificato A, Numero di poli: 3, IP68, Contatto maschio, Diritto, non schermate

Illustrazione del prodotto

Titolo dell'immagine 08
L'utensile ideale: Screwty ® con funzione di coppia
Disegno legenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
