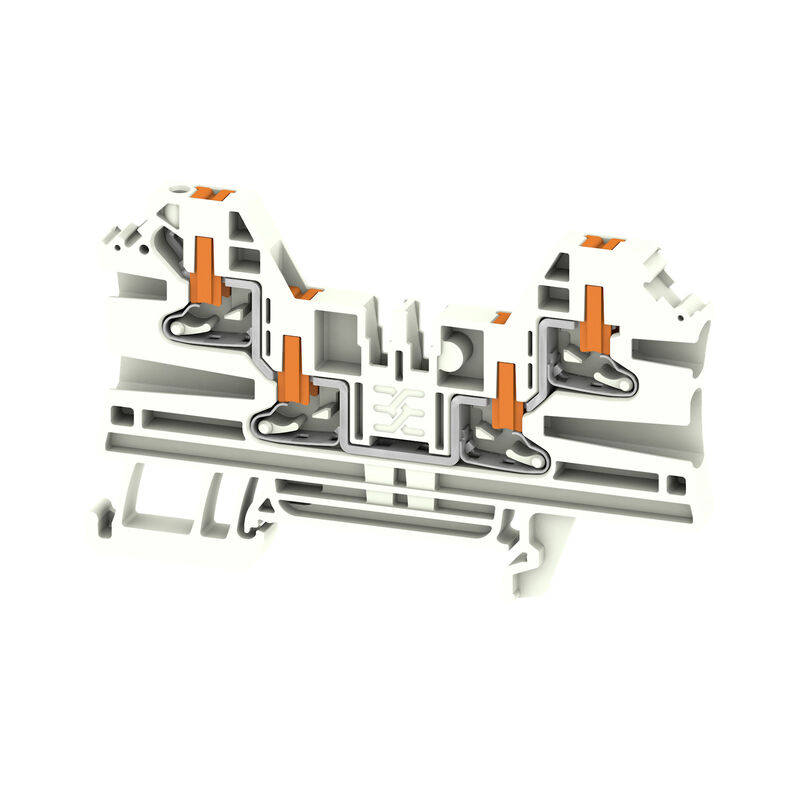

AL4C 2.5 WT
AL4C 2.5 WT
Connection diagram

AL4C 2.5 WT

Átvezető sorkapocs, PUSH IN, fehér, 2.5 mm², 24 A, 800 V, Csatlakozások száma: 4

Cikkszám 2847540000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 89 Kapcsolódó termékek 1064
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Általános Névleges adatok UL névleges adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_321316/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
Átvezető sorkapocs, PUSH IN, fehér, 2.5 mm², 24 A, 800 V, Csatlakozások száma: 4
Rendelési szám
2847540000
Típus
AL4C 2.5 WT
GTIN (EAN)
4064675457084
Qty.
50 Darab

Méretek és tömegek

Mélység
48 mm
Mélység (coll)
1,89 inch
Magasság
79,5 mm
Magasság (coll)
3,13 inch
Szélesség
5,1 mm
Szélesség (coll)
0,201 inch
Nettó tömeg
10,734 g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Alapanyag
Wemid
Szín
fehér
A működési elemek színe
narancssárga
UL 94 éghetőségi osztály
V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (ATEX)
TUEV22ATEX8826U
Tanúsítvány száma (IECEX)
IECEXTUR22.0019U
Max. feszültség (ATEX)
550 V
Áram (ATEX)
21.5 A
Vezetékkeresztmetszet, max. (ATEX)
4 mm²
Max. feszültség (IECEX)
550 V
Áram (IECEX)
21.5 A

Rendszer specifikációk

Véglap szükséges
Igen
Potenciálok száma
1
Szintek száma
1
Rögzítési pontok száma szintenként
4
Potenciálok száma szintenként
1
Keresztkötött szintek belül
Nem
Tartósín
TS 35
N funkció
Nem
PE működés
Nem
PEN funkció
Nem

Kiegészítő műszaki adatok

Felpattintható
Igen
Felszerelés típusa
TS 35
Nyitott oldala
jobb
Robbanásbiztosság szempontjából bevizsgált változat
Igen
Rögzítés típusa
Felpattintható

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa
PUSH IN
Csatlakozási irány
oldalt
Csatlakozások száma
4
Csupaszolási hossz
10 mm
Finomsodratú, min. (névleges csatlakozás)
0,14 mm²
Iker érvéghüvelyek, max.
0,75 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,14 mm²
Kés mérete
0,6 x 3,5 mm
Mérőeszköz, IEC 60947-1
A3
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,14 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,14 mm²

CSA névleges adatok

B feszültség nagyság (CSA)
600 V
B áram nagyság (CSA)
20 A
C feszültség nagyság (CSA)
600 V
C áram nagyság (CSA)
20 A
D feszültség nagyság (CSA)
600 V
D áram nagyság (CSA)
5 A
Tanúsítvány száma (CSA)
200039-70089609
Vezeték keresztmetszet, max. (CSA)
12 AWG
Vezeték keresztmetszet, min. (CSA)
26 AWG

Általános

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28

Névleges adatok

Névleges keresztmetszet
2,5 mm²
Névleges feszültség
800 V
Névleges DC feszültség
800 V
Névleges áram
24 A
Áram maximum vezetékoknál
24 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,77 W
Szennyezés súlyossága
3
Túlfeszültség kategória
III

UL névleges adatok

B feszültség nagyság (cURus)
600 V
B áram nagyság (cURus)
20 A
C feszültség nagyság (cURus)
600 V
C áram nagyság (cURus)
20 A
D feszültség nagyság (cURus)
600 V
D áram nagyság (cURus)
5 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
12 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
12 AWG

Besorolások

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9,1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
