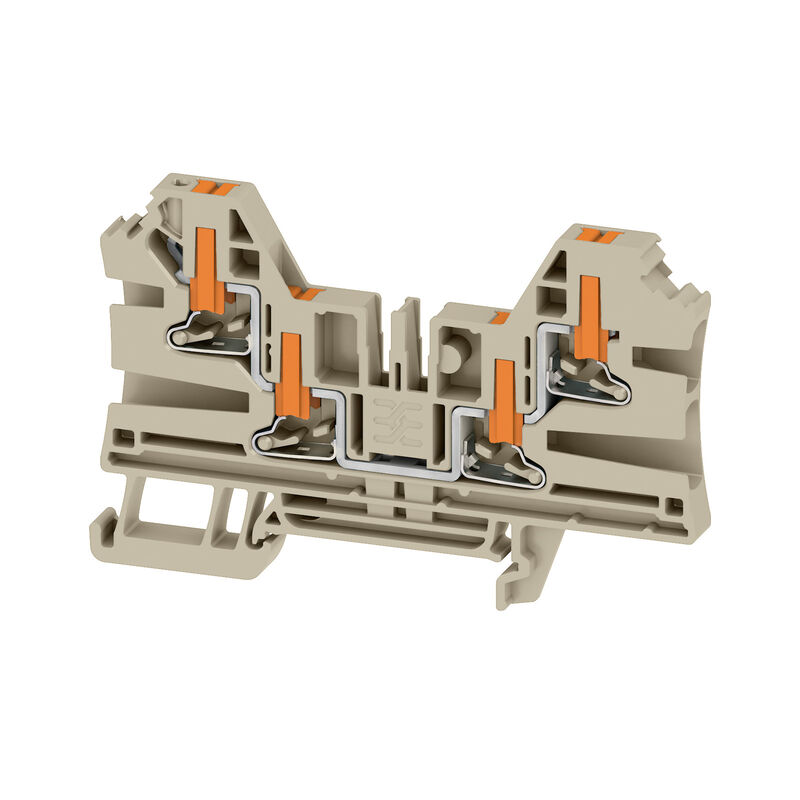

AL4C 4
AL4C 4
Connection diagram

AL4C 4

Průchozí svorkovnice, PUSH IN, Tmavě béžová, 4 mm², 32 A, 1000 V, Počet připojení: 4

ID výrobku 2847730000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 60 Příbuzné výrobky 1068
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Version
Průchozí svorkovnice, PUSH IN, Tmavě béžová, 4 mm², 32 A, 1000 V, Počet připojení: 4
Order No.
2847730000
Type
AL4C 4
GTIN (EAN)
4064675457275
Qty.
50 ks

Rozměry a hmotnosti

Depth
52,5 mm
Hloubka (v palcích)
2,067 inch
Height
83 mm
Altura (pulgadas)
3,268 inch
Width
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
14,961 g

Teploty

Storage temperature
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Certificate No. (ATEX)
.
Certificate No. (IECEX)
.
Max. napětí (ATEX)
550 V
Current (ATEX)
28 A
Průřez vodiče max. (ATEX)
6 mm²
Max. napětí (IECEX)
550 V
Proud (IECEX)
28 A
Wire cross section max. (IECEX)
6 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
4
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Connection type, additional connection
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

PUSH IN
Blade size
0,6 x 3,5 mm
Clamping range, max.
6 mm²
Clamping range, min.
0,14 mm²
Connection cross-section, finely stranded, min.
0,14 mm²
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0,14 mm²
Connection direction
na straně
Gauge to IEC 60947-1
A4
Number of connections
4
Stripping length
12 mm
Twin wire-end ferrules, max.
1,5 mm²
Twin wire-end ferrules, min.
0,5 mm²
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, solid core, max.
6 mm²
Wire connection cross-section, solid core, min.
0,14 mm²

CSA data hodnocení

B áram nagyság (CSA)
30 A
Certificate No. (CSA)
227442-80177078
Current size C (CSA)
30 A
Průřez vodiče min. (CSA)
24 AWG
Velikost napětí D (CSA)
600 V
Velikost proudu D (CSA)
5 A
Voltage size B (CSA)
600 V
Voltage size C (CSA)
600 V
Wire cross section max. (CSA)
10 AWG

Všeobecně

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 26

Data hodnocení

Jmenovitý průřez
4 mm²
Jmenovité napětí
1.000 V
Jmenovité DC napětí
1.000 V
Jmenovitý proud
32 A
Proud při maximu vodičů
32 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
10 AWG
Průřez vodiče propojení v terénu min. (cURus)
24 AWG
Průřez vodiče propojení z výroby max. (cURus)
10 AWG
Průřez vodiče propojení z výroby min. (cURus)
24 AWG
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
