BVF 7.62HP/03/180MF2 BCF/08R SN BK BX

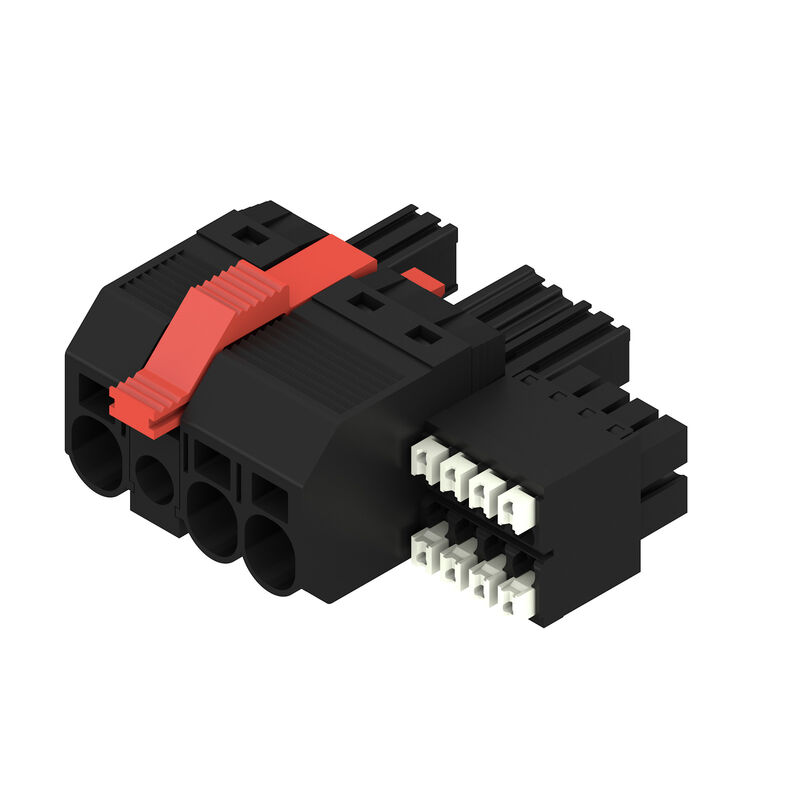

Imagen de producto
BVF 7.62HP/03/180MF2 BCF/08R SN BK BX

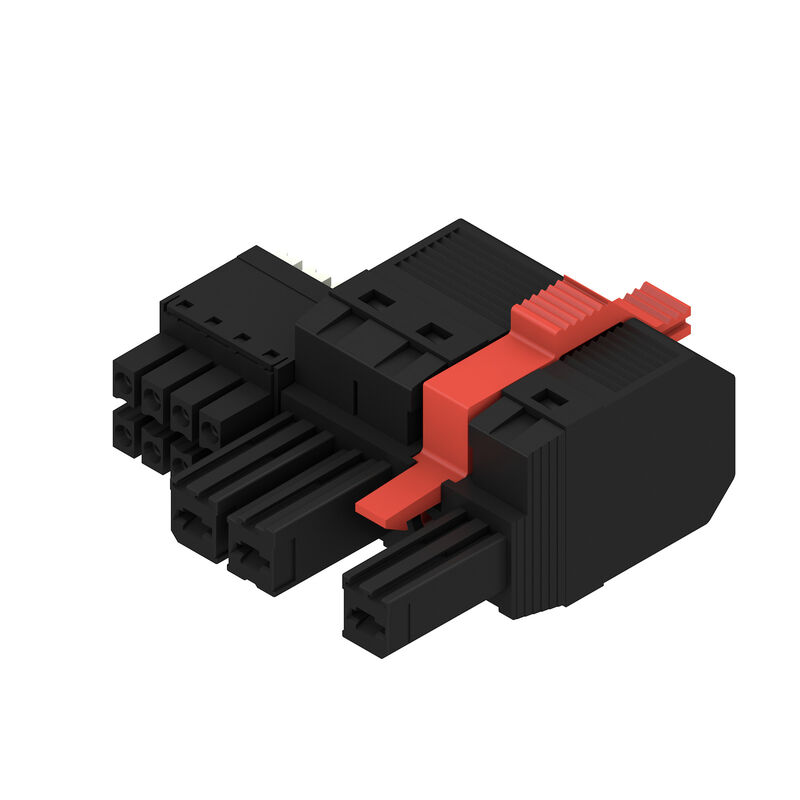

Imagen de producto
BVF 7.62HP/03/180MF2 BCF/08R SN BK BX
Dimensional drawing
BVF 7.62HP/03/180MF2 BCF/08R SN BK BX
Graph
BVF 7.62HP/03/180MF2 BCF/08R SN BK BX
Ventaja del producto
Single-handed operation
Automatic latching

BVF 7.62HP/03/180MF2 BCF/08R SN BK BX

Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 3, 180°, PUSH IN con actuador, PUSH IN sin actuador, Sección de embornado, máx. : 10 mm², Caja

N.º de artículo 1157130000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Contrapiezas 4 Productos relacionados 27
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Datos técnicos - Híbrido Conductores que se pueden conectar, híbrido Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 3, 180°, PUSH IN con actuador, PUSH IN sin actuador, Sección de embornado, máx. : 10 mm², Caja
Código
1157130000
Tipo
BVF 7.62HP/03/180MF2 BCF/08R SN BK BX
GTIN (EAN)
4032248944613
Qty.
30 Pieza
Product data
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Embalaje
Caja

Dimensiones y pesos

Net weight
23 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
PUSH IN con actuador
PUSH IN sin actuador
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
3
L1 en mm
22,86 mm
L1 en pulgadas
0,9 "
L2 en mm
11,43 mm
L2 en pulgadas
0,45 "
Número de series
1
Número de filas de polos
1
Sección nominal
6 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20
Resistencia de paso
4,50 mΩ
Codificable
Sí
Abisolierlänge
12 mm
Skruvmejselklinga
0.6 x 3.5
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
17 N
Fuerza de extracción/polo, máx.
15 N

Datos del material

Materiales aislantes
PA GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Komparativní index sledování (CTI)
≥ 500
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas del contacto del conector
6...8 µm Sn 광택
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
125 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
125 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,5 mm²
10 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
10 mm²
Többeres, max. H07V-R
10 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
10 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
6 mm²
con terminal tubular, DIN 46228 pt 1, mín.
1,5 mm²
con terminal tubular según DIN 46 228/1, máx.
10 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      1076980000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9025930000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9019140000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9004060000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9025910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019170000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0186100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      4 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0244100000
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019200000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      0533500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0191900000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      10 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0282900000
Texto de referencia
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
38 A
Corriente nominal, número de polos máx. (Tu=20 °C)
38 A
Corriente nominal, número de polos mín. (Tu=40 °C)
34 A
Corriente nominal, número de polos máx. (Tu=40 °C)
34 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1.000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
8 kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A
Distancia de fuga, mín.
12,7 mm
Distancia mín.
10,4 mm

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
33 A
Intensidad nominal (Use Group C / CSA)
33 A
Intensidad nominal (Use Group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
35 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
352 mm
Anchura VPE
135 mm
Altura de VPE
61 mm

Datos técnicos - Híbrido

Pitch in mm (Signal)
3.81 mm
Paso en pulgadas (Señal)
0.15 inch
Número de polos (Señal)
8
L2 en mm
11,43 mm
L2 in inch
0,45 "
Number of rows (Signal)
2
Materiale dei contatti (Segnale)
CuMg
Surface du contact (Signal)
estañado
Estructura de capas del contacto del conector (señal)
1-3 µ Ni / 4-8 µ Sn
Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal)
400 V
Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal)
320 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal)
200 V
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal)
4 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal)
4 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal)
4 kV
Krótkoterminowa odporność na impulsy prądowe (Sygnał)
3 x 1 сек. с 80 A
Tensión nominal (Use group B / CSA) (Señal)
300 V
Tensión nominal (Use group C / CSA) (Señal)
50 V
Tensión nominal (Use group D / CSA) (Señal)
300 V
Tensión nominal (Use group B / CSA) (Señal)
9 A
Intensidad nominal (Use Group C /CSSA (Señal)
9 A
Intensidad nominal (Use group D) (Señal)
9 A
Sección transversal de conexión de conductor AWG (señal)
AWG 24...AWG 16
Tensión nominal (Use group B / UL 1059) (Señal)
300 V
Tensión nominal (Use group C / UL 1059] (Señal)
50 V
Tensión nominal (Use Group D / UL 1059) (Señal)
300 V
Intensidad nominal (Use group B / UL 1059) (Señal)
5 A
Intensidad nominal (Use group C / UL 1059) (Señal)
5 A
Intensidad nominal (Use group D / UL 1059) (Señal)
5 A
Sección de conductor (Señal)
AWG 26...AWG 16

Conductores que se pueden conectar, híbrido

Диапазон зажима, номин. соединение (питание)
0.5...10 mm²
Sección de embornado, conexión nominal (Señal)
0.2...1.5 mm²
Sección de conductor (Alimentación)
AWG 24...AWG 8
Sección de conductor AWG (Señal)
AWG 26...AWG 16
sólido, H05(07) V-U
0.5...10 mm²
sólido, H05(07) V-U
0.14...1.5 mm²
flexible, H05(07) V-K
0.5...6 mm²
연선, H05(07) V-K (신호)
0.14...1.5 mm²
con terminal tubular con aislamiento (Alimentación)
0.5...6 mm²
with wire-end ferrule with collar, DIN 46 228/4 (Signal)
0.25...1.5 mm²
con terminal tubular según DIN 46 228/1
0.5...6 mm²
con terminal tubular según DIN 46 228/1 (Señal)
0.25...1.5 mm²

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Poznámky
  • Los datos técnicos se refieren a los contactos de potencia
  • Datos técnicos de contactos de aviso: 50 V / 5 A, longitud de desaislado 8 mm
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular con aislamientos según DIN 46228/4
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
