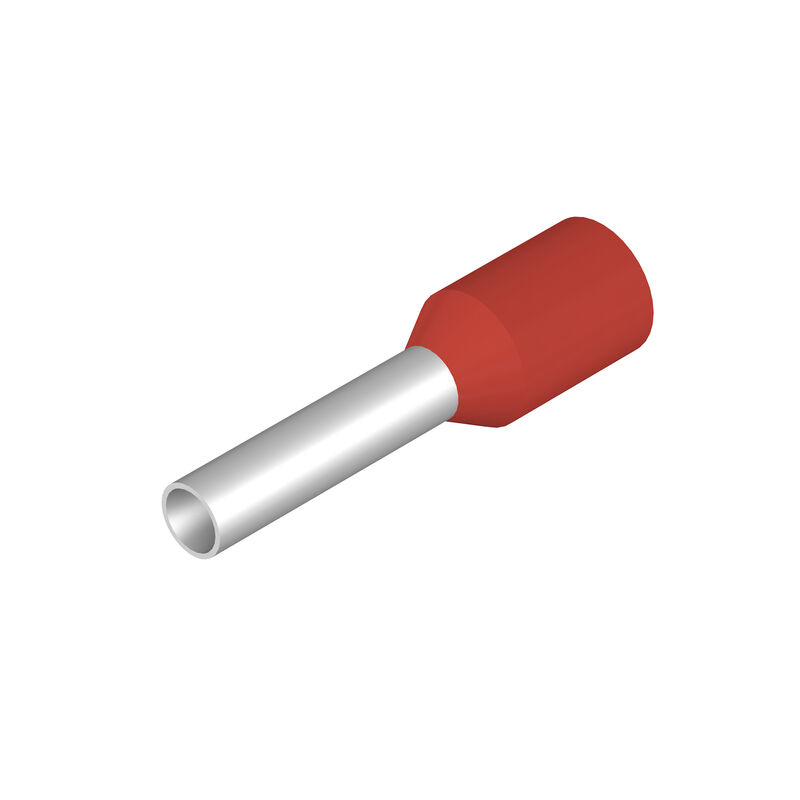

H1,5/14 R BD
H1,5/14 R BD
Drawing

H1,5/14 R BD

Кабельный наконечник, Стандартный, 10 mm, 8 mm, красный

Produkt ID 9004340000
Download datablad Engineering Support Product Downloads
Er tilbehør til 13 Enkeltdel til 1 Anvendte produkter 3
Dopuszczenia Основные данные для заказа Dimensions and weights Экологическое соответствие изделия Technical data Wire-end ferrules Klassificeringar

Dopuszczenia

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319229/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E499744

Основные данные для заказа

Version
Кабельный наконечник, Стандартный, 10 mm, 8 mm, красный
Order No.
9004340000
Type
H1,5/14 R BD
GTIN (EAN)
4008190080723
Qty.
500 adet
Packaging
Reel packaged

Dimensions and weights

Net weight
0.099 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Technical data

Description of article
Spojené dutinky na vodiče, červené
Version
표준

Wire-end ferrules

Collar diameter (D2)
3.2 mm
Colour code
Weidmueller
Conductor cross-section
1.5 mm²
Contact surface diameter (D1)
1.7 mm
Contact surface length (L2)
8 mm
L1 in mm
14 mm
Metal sleeve thickness (S1)
0.15 mm
Plastic collar thickness (S2)
0.25 mm
Stripping length
10 mm
Wire connection cross section AWG, max.
AWG 16

Klassificeringar

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
