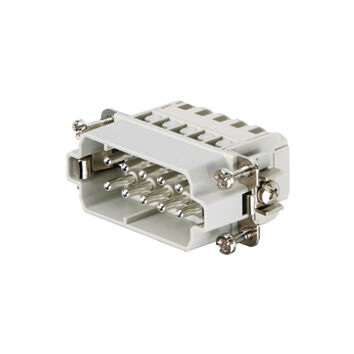

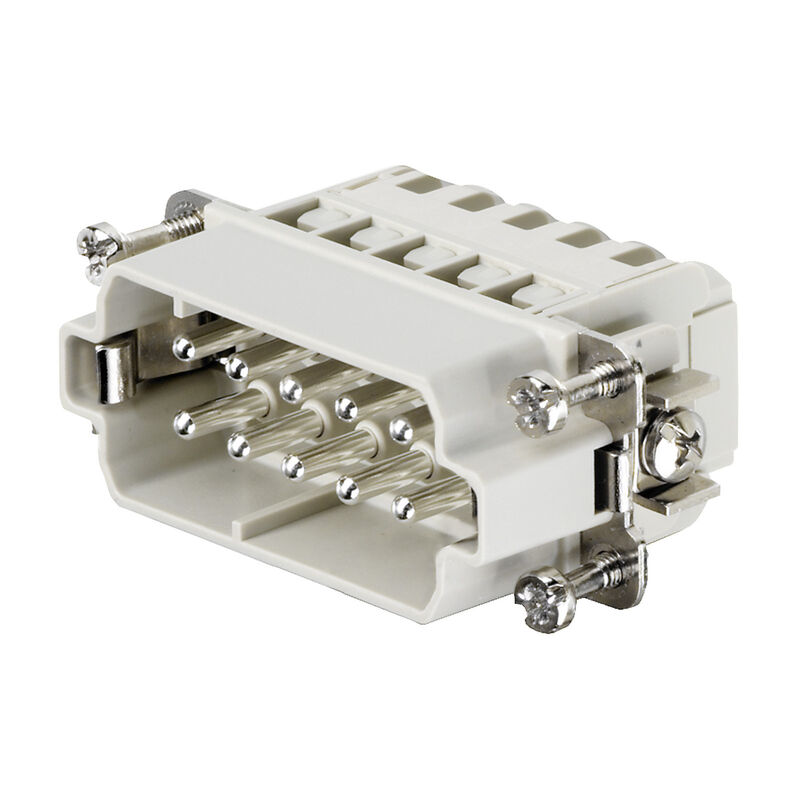

HDC-betét, Dugó, 250 V, 16 A, Pólusszám: 10, Húzórugós csatlakozás, Telepítési szerkezeti méret: 2

Cikkszám 1896790000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 2 Kapcsolódó termékek 2
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Dimensions Общие данные Anslutningsdata PE Исполнение Besorolások

Tanúsítványok

Сертификаты
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E92202

Általános rendelési adatok

Версия
HDC-betét, Dugó, 250 V, 16 A, Pólusszám: 10, Húzórugós csatlakozás, Telepítési szerkezeti méret: 2
Заказ №
1896790000
Тип
HDC HA 10 MT
GTIN (EAN)
4032248592395
Кол.
1 Darab

Méretek és tömegek

Глубина
56,6 mm
Mélység (coll)
2,228 inch
Высота
29 mm
Magasság (coll)
1,142 inch
Ширина
23 mm
Szélesség (coll)
0,906 inch
Nettó tömeg
43 g

Hőmérsékletek

Предельная температура
-40 °C ... 125 °C

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétellel
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Химическая стойкость
  • Anyag:
    Aceton
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Ammónia, vizes oldat
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Petróleum
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Benzol
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Dízelolaj
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Ecetsav, koncentrált
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Kálium-hidroxid
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Metanol
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Motorolaj
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Lúg, hígított
  • Vegyszerállóság:
    Ellenálló
  • Anyag:
    Hidroklórfluor-szénhidrogének
  • Vegyszerállóság:
    Feltételesen ellenálló
  • Anyag:
    Kültéri használat
  • Vegyszerállóság:
    Feltételesen ellenálló

Dimensions

Высота вилки
29 mm
Длина цоколя
56,6 mm
Ширина
23 mm

Общие данные

BG
2
cykle wtykania Ag
≥ 500
Вид соединения
Пружинное соединение
Группа изоляционного материала
IIIa
Изоляционный материал
PC glass-fibre reinforced (UL-listed and railway-certified)
Класс пожаростойкости UL 94
V-0
Количество полюсов
10
Количество сигнальных контактов
0
Низкий уровень дымности по стандарту DIN EN 45545-2
Igen
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)
4 kV
Номинальный ток (cUR)
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 14
  • Névleges áram:
    14,5 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 16
  • Névleges áram:
    11,5 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 18
  • Névleges áram:
    9,5 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 20
  • Névleges áram:
    7,4 A
Номинальный ток (UR)
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 14
  • Névleges áram:
    15 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 16
  • Névleges áram:
    10 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 18
  • Névleges áram:
    7 A
  • Vezeték csatlakozási keresztmetszet AWG:
    AWG 20
  • Névleges áram:
    5 A
Объемное сопротивление
≤2 mΩ
Основной материал
Rézötvözet
Поверхность
Ezüst-passzivált
Поперечное сечение соединяемого провода
2,5 mm²
Расчетное напряжение (DIN EN 61984)
250 V
Расчетное напряжение по UL/CSA
600 V AC/DC
Расчетный ток (DIN EN 61984)
16 A
Серия
HA
Сопротивление изоляции
1010 Ω
Степень загрязнения
3
Тип
Dugó
Типоразмер установки
2
Цветовой код
bézs
Циклы коммутации Au
≥ 500
№ силовых контактов
10

Anslutningsdata PE

Вид соединения защитного провода PE
Screw connection
Длина снятия изоляции Соединение PE
10 mm
Крепежный винт
M 4
Момент затяжки, макс., соединение PE
1,5 Nm
Момент затяжки, мин., соединение PE
1,2 Nm
Размер лезвия, шлиц (соединение PE)
SD 0.8 x 4.0
Расчетное сечение
2,5 mm²
Сечение подключаемого провода, AWG (PE), макс.
AWG 14
Сечение подключаемого провода, AWG (PE), мин.
AWG 20

Исполнение

BG
2
Вид соединения
Пружинное соединение
Длина снятия изоляции Измерительное соединение
8 mm
Объемное сопротивление
≤2 mΩ
Основной материал
Rézötvözet
Поверхность
Ezüst-passzivált
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение соединительного провода, макс.
2,5 mm²
Поперечное сечение соединительного провода, мин.
0,25 mm²
Размер лезвия, шлиц (винтовое соединение)
SD 0.5 x 3.0
Сечение подключаемого провода, одножильного, мин.
0,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
2,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²
Типоразмер установки
2

Besorolások

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
