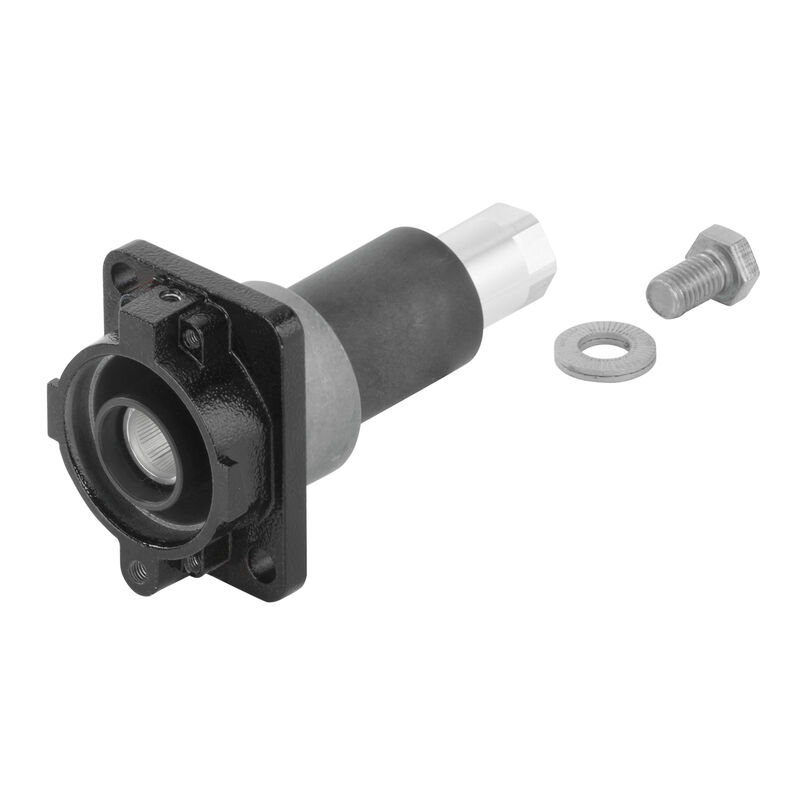

HDC HP550 ABGH BG

HDC-házak, 1500 V, Csavaros csatlakozás, Méret: 550

Cikkszám 1475700000

Tulajdonságok

Általános rendelési adatok

Változat	HDC-házak, 1500 V, Csavaros csatlakozás, Méret: 550
Rendelési szám	1475700000
Típus	HDC HP550 ABGH BG
GTIN (EAN)	4050118282313
Qty.	1 Darab

Méretek és tömegek

Mélység	80 mm
Mélység (coll)	3,15 inch
	152 mm
Magasság (coll)	5,984 inch
Szélesség	60 mm
Szélesség (coll)	2,362 inch
Nettó tömeg	725,26 g

Hőmérsékletek

Hőmérsékleti határérték

-40 °C ... 120 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	6c
REACH SVHC	Lead 7439-92-1
SCIP	d447edfa-0214-4f34-b5ba-82eae491b46a

Méret

Szélesség

60 mm

Általános adatok

BG	550
Csatlakozás típusa	Csavaros csatlakozás
Felületi minőség	Porbevonatos
Ház kivitele	Válaszfalház
Méret	550
Névleges feszültség (DIN EN 61984)	1 500 V
Sorozat	HighPower
Szín	fekete (RAL 9005-höz hasonló)
UL 94 éghetőségi osztály	V-0
Védelmi osztály	IP68 reteszelt állapotban

Általános adatok

Csatlakozás típusa	Csavaros csatlakozás
Felületi minőség	Porbevonatos
Ház anyaga	Alumínium présöntvény
Sorozat	HighPower
Szín	fekete (RAL 9005-höz hasonló)
Tömítés anyaga	Szilikongumi
Érintkező anyaga	Rézötvözet

Fontos megjegyzés

Termékinformáció

A tervezett üzemeléstől függően belsőleg generált feszültségek szuperponálhatnak az üzemi feszültségre és tartalmazhatnak megfelelő csúcsokat. Rendkívül fontos annak biztosítása, hogy ezek a csúcsfeszültségek ne haladják meg a névleges feszültséget. E specifikáción kívül eső alkalmazásokra vonatkozóan vegye fel velünk a kapcsolatot.

Letöltések

Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61854)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1475700000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1475700000)
User Documentation	[59000_HDC_HP550_ABGH_BG_00_BLATT.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38036)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Besorolások

ETIM 6.0	EC000437
ETIM 7.0	EC000437
ETIM 8.0	EC000437
ETIM 9.0	EC000437
ECLASS 9.0	27-44-02-02
ECLASS 9,1	27-44-02-02
ECLASS 10.0	27-44-02-02
ECLASS 11.0	27-44-02-02
ECLASS 12.0	27-44-02-02
ECLASS 13.0	27-44-02-02
ECLASS 14.0	27-44-02-02
