Beschaltung

IE-C6ES8UG0050A40A40-E

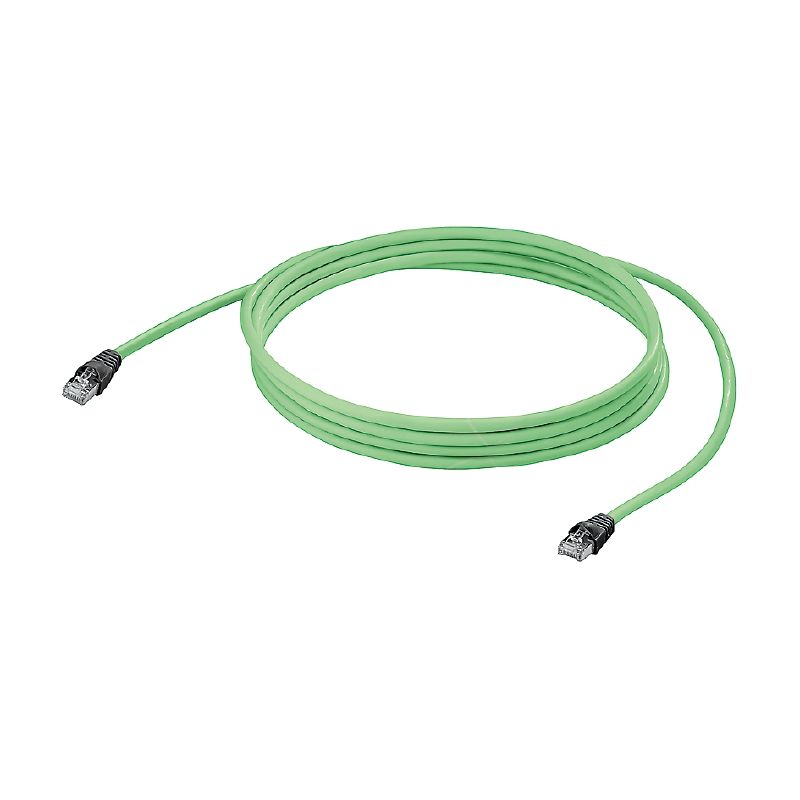

Systemkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 5 m

Art.-Nr. 8909650050
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 23
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Kabelspezifische Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Stecker Stecker links Stecker rechts Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Version
Systemkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 5 m
Order No.
8909650050
Art
IE-C6ES8UG0050A40A40-E
GTIN (EAN)
4050118473582
Qty.
1 Stück

Abmessungen und Gewichte

Länge
5 m
Länge (inch)
196,85 inch
Nettogewicht
242 g

Temperaturen

Storage temperature
-40 °C...80 °C
Operating temperature
-40 °C...80 °C
Installation temperature
-15 °C...60 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Kabelspezifische Standards

Anwendungsneutrale Kommunikationskabelanlagen
EN50173-1:2007
ISO / IEC 11801:2002
Korrosivität von Brandgasen
gemäß IEC 60754-2
Standard, assembly
UL-Style 20963 (80°C/30V)

Normen

Corrosiveness of fumes
gemäß IEC 60754-2
Generic communication cable facilities
EN50173-1:2007
ISO / IEC 11801:2002
Standard, assembly
UL-Style 20963 (80°C/30V)

Kabelaufbau

PE
Cross-section
4*2*AWG 26/7 - 4*2*0,128 mm²
Disposizione dei fili
verdrilltes Paar
Diámetro del aislante
1,03 mm
Matériau de la gaine
PUR
Páros árnyékolással
Aluminiumfolie
Sheath diameter, max.
6,5 mm
Sheath diameter, min.
6,1 mm
Sheathing colour
grün (RAL 6018)
Shielding
S/FTP
Shielding braid thickness
0,1 mm
Standard designations
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Strands
7
Wire material
mehrdrähtiger verzinnter Kupferleiter
全体シールド仕様
Schirmgeflecht aus Kupferdrähten
컬러 시퀀스 또는 와이어 - 와이어 쌍
weiß - blau, weiß - orange, weiß - grün, weiß - braun

Elektrische Eigenschaften Kabel

Capacity at 1 kHz
45 nF/km
Category
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Characteristic impedance
100 ± 5 Ω bei 100MHz
Delay skew
3 ns/100m
Loop resistance
290 Ω/km
Signal propagation time
4,5 ns/m
Test voltage: wire-wire-shield
700 V AC
Transfer impedance
15 mΩ/m bei 1 MHz
10 mΩ/m bei 10 MHz
30 mΩ/m bei 30 MHz
Transmission rate
10 Gbit/s

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
sehr gut
Biegeradius min, wiederholt
10 x Kabeldurchmesser
Biegeradius, min., einmalig
5 x Kabeldurchmesser
Flammwidrigkeit
gemäß IEC 60332-1
Halogene
halogenfrei, gemäß IEC 60754-2
Korrosivität von Brandgasen
gemäß IEC 60754-2
Ziehkraft
≤ 100 N
Ölbeständigkeit
gemäß IEC 60811-2-1

Stecker

Stickkontakt vänster
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt
Wtyk po prawej
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker links

Stecker links
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Stecker rechts

Stickkontakt höger
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
