IE-FCI-PWB-CH
IE-FCI-PWB-CH

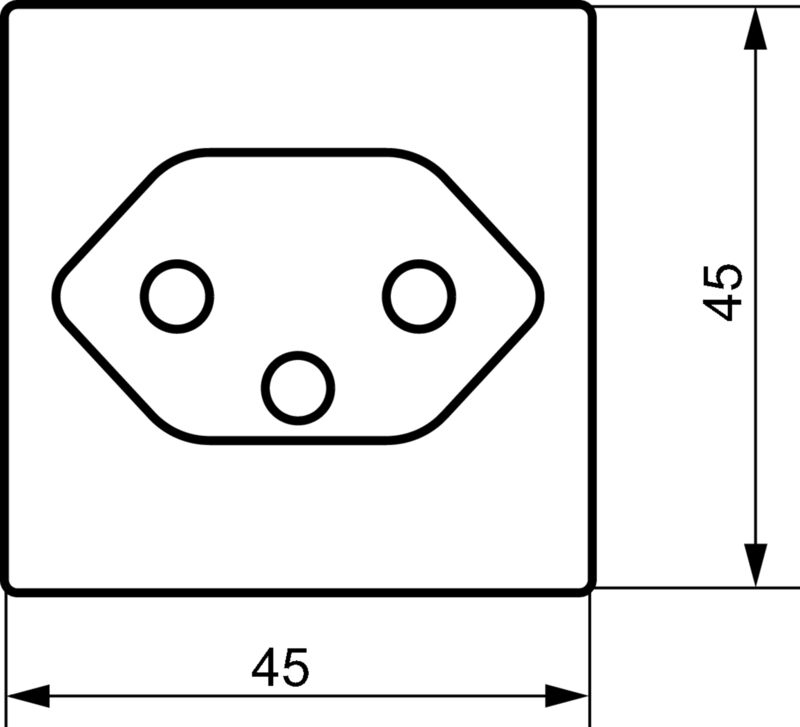

Méretrajz
IE-FCI-PWB-CH

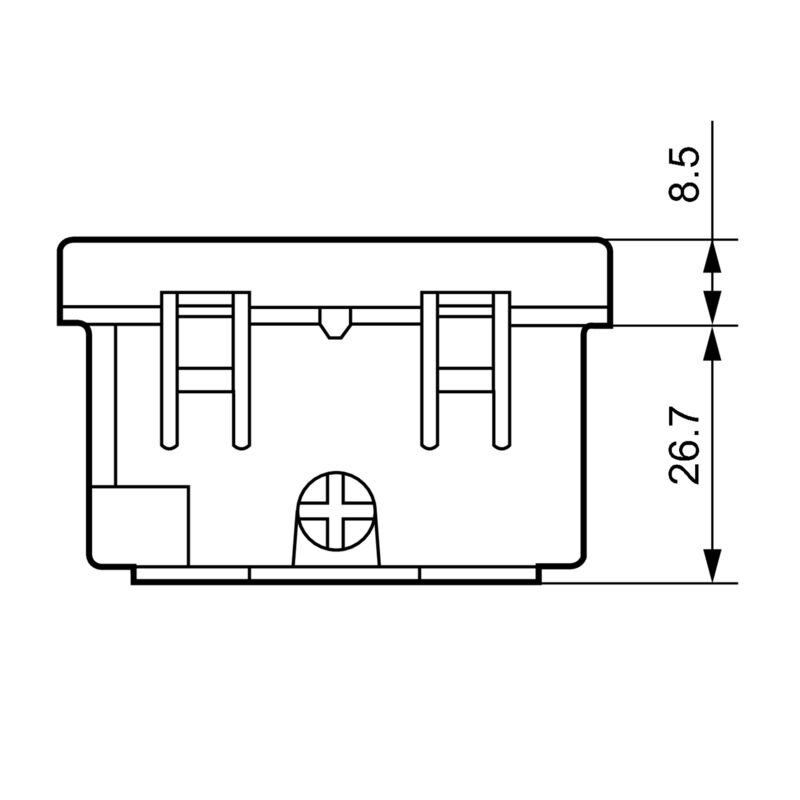

Méretrajz

IE-FCI-PWB-CH

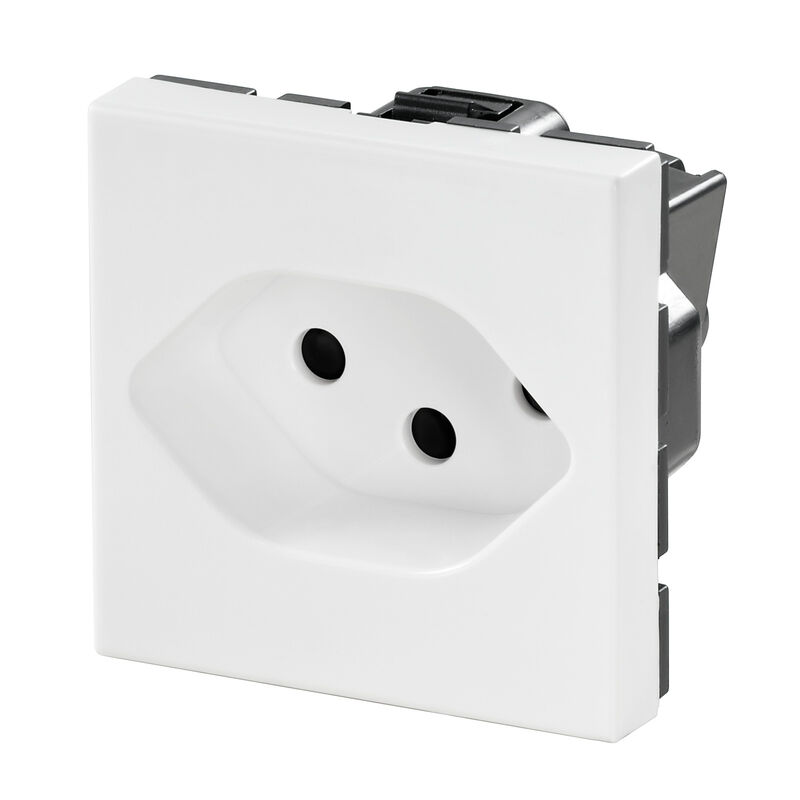

FrontCom, Insert Power large, Type J, Aljzatos csatlakozó, CH

Cikkszám 1450780000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 1 Tartozéka 5 Kapcsolódó termékek 15
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Általános adatok Rögzíthető vezetékek Műszaki adatok Általános szabványok Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Megfelel

Általános rendelési adatok

Változat
FrontCom, Insert Power large, Type J, Aljzatos csatlakozó, CH
Rendelési szám
1450780000
Típus
IE-FCI-PWB-CH
GTIN (EAN)
4050118255553
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
25 g

Hőmérsékletek

Tárolási hőmérséklet
-10 °C...70 °C
Üzemi hőmérséklet
-5 °C...40 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Általános adatok

Betét típusa
Insert Power large
Connector face
Type J
Fire load
770 kJ
Védelmi osztály
IP20

Rögzíthető vezetékek

Csatlakozás típusa
PUSH IN
Csupaszolási hossz
10 mm
Vezetékcsatlakozási keresztmetszet, merev
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Vezetékcsatlakozási keresztmetszet, merev
1.5 ... 2.5 mm²
Vezetékcsatlakozási keresztmetszet, rendkívül rugalmas, érvéghüvellyel
  • min.:
    1,5 mm²
  • max.:
    1,5 mm²
Vezetékcsatlakozási keresztmetszet, rendkívül rugalmas, érvéghüvellyel
1.5 ... 1.5 mm²
Vezetékcsatlakozási keresztmetszet, rendkívül rugalmas, érvéghüvely nélkül
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²
Vezetékcsatlakozási keresztmetszet, rendkívül rugalmas, érvéghüvely nélkül
1.5 ... 2.5 mm²
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvellyel
  • min.:
    1,5 mm²
  • max.:
    1,5 mm²
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvellyel
1.5 ... 1.5 mm²
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvely nélkül
1.5 ... 2.5 mm²
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvely nélkül
  • min.:
    1,5 mm²
  • max.:
    2,5 mm²

Műszaki adatok

Ház fő anyaga
Polikarbonát, PC
Névleges feszültség (AC)
250 V
Névleges áram
10 A

Általános szabványok

Tanúsítvány sz. (DNV)
TAA000022B

Besorolások

ETIM 6.0
EC001121
ETIM 7.0
EC001121
ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 9.0
27-44-03-90
ECLASS 9,1
27-18-90-90
ECLASS 10.0
27-44-03-90
ECLASS 11.0
27-44-03-90
ECLASS 12.0
27-18-28-92
ECLASS 13.0
27-18-28-92
ECLASS 14.0
27-18-28-92
ECLASS 15.0
27-18-28-92
