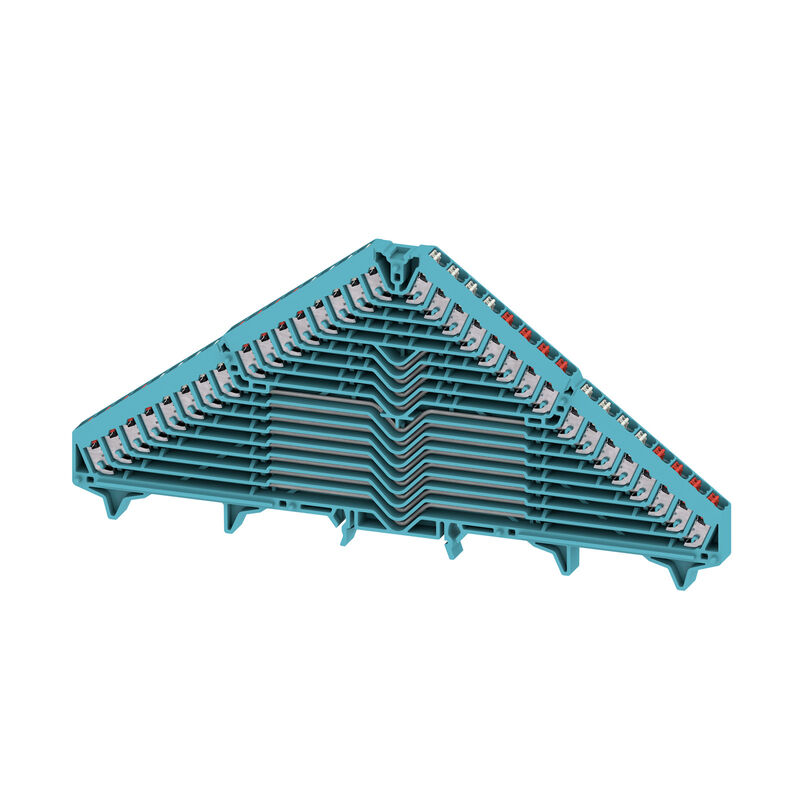

PRV 16 BL 35X7.5 WS/RT
Product image
PRV 16 BL 35X7.5 WS/RT

PRV 16 BL 35X7.5 WS/RT

Seria P, Rozdzielacz krosujący, Przekrój pomiarowy: 1.5 mm², liczba poziomów: 16, liczba przyłączeń: 64, Barwny: niebieski, kolor elementów uruchamiających: biało-czerwony, TS 35 x 7.5

Nr. produktu 1267820000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 11 Produkty pokrewne 38
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu Additional technical data Conductors for clamping (rated connection) CSA rating data General dane znamionowe UL rating data zdjęcia produktów Klasyfikacje

Dopuszczenia

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319235/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Version
Seria P, Rozdzielacz krosujący, Przekrój pomiarowy: 1.5 mm², liczba poziomów: 16, liczba przyłączeń: 64, Barwny: niebieski, kolor elementów uruchamiających: biało-czerwony, TS 35 x 7.5
Order No.
1267820000
Type
PRV 16 BL 35X7.5 WS/RT
GTIN (EAN)
4032248112715
Qty.
20 szt.

Wymiary i masa

Depth
106 mm
Głębokość (cale)
4,173 inch
Height
225 mm
Height (inches)
8,858 inch
Width
9,2 mm
Szerokość (cale)
0,362 inch
Net weight
121,3 g

Temperatury

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
−50 °C
długotrwała temperatura użytkowa, maks.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Basic material
Poliwęglan
tworzywo elementu uruchamiającego
PBT
Colour
niebieski
kolor elementów uruchamiających
biało-czerwony
UL 94 flammability rating
V-0

parametry systemu

Version
Złącze PUSH IN
wolne z jednej strony
End cover plate required
Tak
Number of potentials
16
liczba poziomów
16
liczba zacisków na poziom
4
Number of potentials per tier
16
Levels cross-connected internally
Nie
PE connection
Nie
Mounting rail
TS 35 x 7.5

Additional technical data

Explosion-tested version
No
Type of mounting
enclavado

Conductors for clamping (rated connection)

1,5 mm²
Blade size
0.6 x 3.5 mm
Clamping range, min.
0,13 mm²
Connection cross-section, stranded, max.
1,5 mm²
Connection cross-section, stranded, min.
0,13 mm²
Connection direction
Inclined / angled
Number of connections
64
Stripping length
10 mm
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 16
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section, finely stranded, max.
1,5 mm²
Wire connection cross section, finely stranded, min.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,13 mm²
Wire connection cross-section, solid core, max.
1,5 mm²
Wire connection cross-section, solid core, min.
0,13 mm²

CSA rating data

Certificate No. (CSA)
200039-2406089
Current size B (CSA)
1 A
Current size D (CSA)
1 A
Voltage size B (CSA)
300 V
Voltage size D (CSA)
300 V
Wire cross section max. (CSA)
16 AWG
Wire cross section min. (CSA)
26 AWG

General

Mounting rail
TS 35 x 7.5
Standards
IEC 60947-7-1
DIN EN 60079
Wire connection cross section AWG, max.
AWG 16
Wire connection cross section AWG, min.
AWG 24

dane znamionowe

Rated cross-section
1,5 mm²
Rated voltage
250 V
Rated DC voltage
250 V
Nominal current
6 A
Current at maximum wires
11 A
Standards
IEC 60947-7-1
DIN EN 60079
Rezystancja objętościowa wg IEC 60947-7-x
1,83 mΩ
Rated impulse withstand voltage
4 kV
Power loss in accordance with IEC 60947-7-x
0,56 W
Pollution severity
3
Surge voltage category
III

UL rating data

Certifikat nr (cURus)
E60693
Current size B (cURus)
1 A
Current size D (cURus)
1 A
Ledararea min (cURus)
26 AWG
Voltage size B (cURus)
300 V
Поперечное сечение провода, макс. (cURus)
16 AWG
전압 크기 D(cURus)
300 V

zdjęcia produktów

Illustration title 02
Zdjęcie produktu
Podpis obrazu-02
Podobny do przedstawionego na ilustracji

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-05
ECLASS 15.0
27-25-01-05
