SAIL-M8GM12G-3-5.0V
SAIL-M8GM12G-3-5.0V
Rozměrový výkres
Male, straight
SAIL-M8GM12G-3-5.0V
Detailní výkres
Straight socket
SAIL-M8GM12G-3-5.0V
Schéma pólů
Male
SAIL-M8GM12G-3-5.0V
Schéma pólů
Socket
SAIL-M8GM12G-3-5.0V
Schéma připojení
Schaltbild
SAIL-M8GM12G-3-5.0V
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM12G-3-5.0V

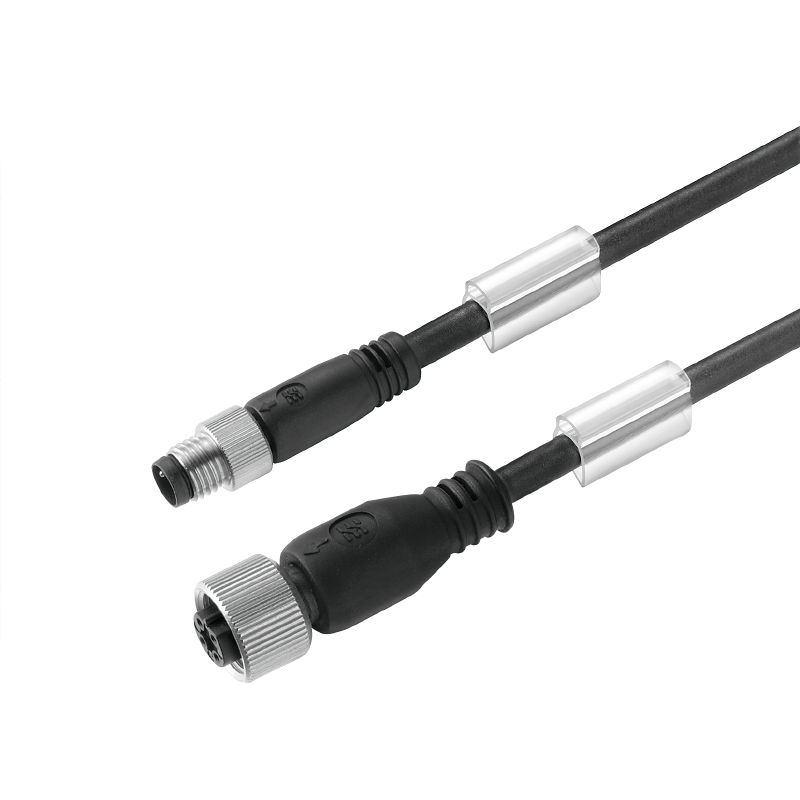

Sensor/actuator line, Connecting line, M8 / M12, Number of poles : 3, 5 m, pin, straight - socket, straight, Shielded: No, LED: No, Sheath material: PVC, Halogen: Yes

Référence produit 1938230500
Fiche technique Product Downloads Technická podpora
Zubehör 6 Verwandte Artikel 5
Approvals General ordering data 치수 및 중량 Environmental Product Compliance Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Plug, left Plug, right Clasificaciones

Approvals

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme

General ordering data

Versione
Sensor/actuator line, Connecting line, M8 / M12, Number of poles : 3, 5 m, pin, straight - socket, straight, Shielded: No, LED: No, Sheath material: PVC, Halogen: Yes
Číslo objednávky
1938230500
Typ
SAIL-M8GM12G-3-5.0V
GTIN (EAN)
4032248611850
Qté.
1 Pièce

치수 및 중량

순중량
137.28 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Cable length
5 m
Colour coding
hnědá
modrá
černá
Configurable cable length
Ne
Core cross-section
0.25 mm²
Gama de temperatura, móvil
-5...80 °C
Halogen
Ano
Insulation
PVC
Irradiation crosslinked
Ne
Número de polos
3
Outer cladding in accordance with UL AWM style
2464 (80 °C / 300 V)
Outside diameter
4.5 mm ± 0.2 mm
Resistente a las salpicaduras de soldadura
Ne
Sheath material
PVC
Sheathing colour
černá
Shielded
Ne
Suitable for cable carriers
Ne
Temperature range, stationary
-30...80 °C
Torsion resistance
0 °/m
Welding spark resistance
Nein

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
60 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M8 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
Utahovací moment
M8: 0.5 - 0.6 Nm
M12: 0.8 - 1.2 Nm
Verze
Stift, gerade - Buchse, gerade
Závažnost znečištění
3

Elektrické vlastnosti

Résistance d'isolation
108 Ω
Tensione nominale
60 V

Obecné standardy

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Standardy

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Plug, left

Zástrčka vlevo
M8, IP69, male contact, straight, Plastic, unshielded

Plug, right

Zástrčka vpravo
M12, A-coded, IP69, female contact, straight, Plastic, unshielded

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
