WDU 2.5/1.5/ZR
Product image

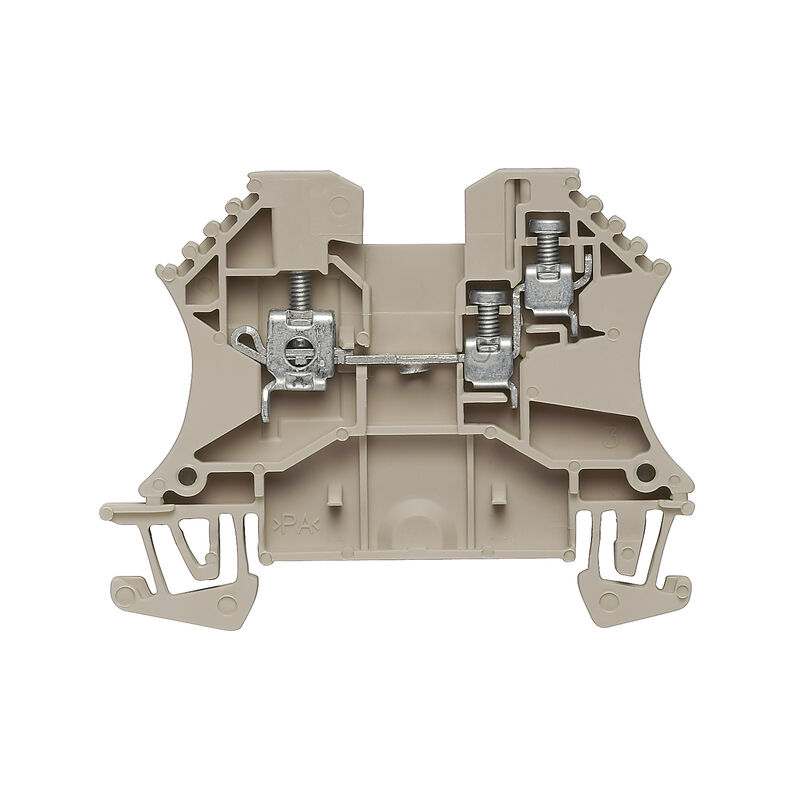

WDU 2.5/1.5/ZR

WDU 2.5/1.5/ZR

Átvezető sorkapocs, Csavaros csatlakozás, sötétbézs, 2.5 mm², 24 A, 800 V, Csatlakozások száma: 1

Cikkszám 1024700000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 27 Kapcsolódó termékek 1068
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk 2 rögzíthető vezeték (H05V/H07V) egyforma keresztmetszettel (névleges csatlakozás) Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Általános Névleges adatok UL névleges adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693
Tanúsítvány száma (cURusEX)
E184763

Általános rendelési adatok

Változat
Átvezető sorkapocs, Csavaros csatlakozás, sötétbézs, 2.5 mm², 24 A, 800 V, Csatlakozások száma: 1
Rendelési szám
1024700000
Típus
WDU 2.5/1.5/ZR
GTIN (EAN)
4008190008833
Qty.
100 items

Méretek és tömegek

Mélység
46,5 mm
Mélység (coll)
1,831 inch
Magasság
60 mm
Magasság (coll)
2,362 inch
Szélesség
5,1 mm
Szélesség (coll)
0,201 inch
Nettó tömeg
7,54 g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Cradle to gate:
    0,175 kg CO2 eq.

Anyag adatok

Material básico
Wemid
Colour
sötétbézs
Klasifikace hořlavosti UL 94
V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (IECEX)
IECEXULD14.0005U
Max. feszültség (IECEX)
550 V
Current (IECEX)
20 A
Vezetékkeresztmetszet, max. (IECEX)
2.5 mm²
EN 60079-7 jelölés
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

Rendszer specifikációk

Utförande
Csavaros csatlakozás
További csatlakozás
Csavarozható keresztösszekötőhöz
Egyik oldalon szabad vég
End cover plate required
Igen
Potenciálok száma
1
Szintek száma
1
Rögzítési pontok száma szintenként
3
Potenciálok száma szintenként
1
Keresztkötött szintek belül
Nein
PE-csatlakozás
No
Tartósín
TS 35
N funkció
Нет
PE működés
Nem
Функция PEN
Nem

2 rögzíthető vezeték (H05V/H07V) egyforma keresztmetszettel (névleges csatlakozás)

Csatlakoztatott vezeték keresztmetszete, tömör, két rögzíthető vezeték, max.
2,5 mm²
Csatlakoztatott vezeték keresztmetszete, tömör, két rögzíthető vezeték, min.
0,5 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, két rögzíthető vezeték, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, 2 rögzíthető vezeték, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, 2 rögzíthető vezeték, min.
0,5 mm²
vezetékkeresztmetszet, finomsodratú, két rögzíthető vezeték, max.
1,5 mm²

Kiegészítő műszaki adatok

Lati aperti
jobb
Numero di morsetti uguali
1
rodzaj montażu
Felpattintható
wersja przetestowana pod kątem eksplozji
Igen

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakoztatott vezeték keresztmetszete, AWG, kiegészítő csatlakozás, max.
AWG 12
Csatlakoztatott vezeték keresztmetszete, AWG, kiegészítő csatlakozás, min.
AWG 26
Csatlakoztatott vezeték keresztmetszete, flexibilis, további csatlakozás, max.
1,5 mm²
Csatlakoztatott vezeték keresztmetszete, többeres, további csatlakozás, max.
2,5 mm²
Csatlakoztatott vezeték keresztmetszete, többeres, további csatlakozás, min.
0,5 mm²
Csatlakoztatott vezeték keresztmetszete, tömör ér, további csatlakozás, max.
2,5 mm²
Csatlakoztatott vezeték keresztmetszete, tömör ér, további csatlakozás, min.
0,5 mm²
Csatlakozás iránya, kiegészítő csatlakozás
oldalt
Csatlakozás típusa, kiegészítő csatlakozás
Csavaros csatlakozás
Csatlakozások száma, kiegészítő csatlakozás
2
Csupaszolási hossz, kiegészítő csatlakozás
7 mm
Kapocscsavar, kiegészítő csatlakozás
M 2.5
Kés mérete, kiegészítő csatlakozás
SD 0.6 x 3.5
Meghúzási nyomaték, kiegészítő csatlakozás, max.
0,6 Nm
Meghúzási nyomaték, kiegészítő csatlakozás, min.
0,4 Nm
Névleges keresztmetszet, további csatlakozás
1,5 mm²
Névleges áram, kiegészítő csatlakozás
17,5 A
Rögzítési tartomány, további csatlakozás, max.
2,5 mm²
Rögzítési tartomány, további csatlakozás, min.
0,13 mm²
Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max.
1,5 mm²
Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, min.
0,5 mm²
Vezeték-keresztmetszet, flexibilis, további csatlakozás min.
0,5 mm²

Rögzíthető vezetékek (névleges csatlakozás)

Csavaros csatlakozás
Biztosítócsavar
M 2.5
Csatlakozási irány
oldalt
Csatlakozások száma
1
Csupaszolási hossz
10 mm
Iker érvéghüvelyek, max.
1,5 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,5 mm²
Kés mérete
0,6 x 3,5 mm
Meghúzási nyomaték, max.
0,6 Nm
Meghúzási nyomaték, min.
0,4 Nm
Mérőeszköz, IEC 60947-1
A3
A1
Nyomaték nagysága DMS elektromos csavarhúzóval
1
Rögzíthető vezeték
  • Csatlakozási specifikáció:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      tömör, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      4 mm²
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • min.:
        10 mm
      • max.:
        10 mm
      • névleges:
        10 mm
    • Meghúzási nyomaték:
      • min.:
        0,4 Nm
      • max.:
        0,6 Nm
  • Csatlakozási specifikáció:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      sodrott, H07V-R
    • min.:
      1,5 mm²
    • max.:
      4 mm²
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • min.:
        10 mm
      • max.:
        10 mm
      • névleges:
        10 mm
    • Meghúzási nyomaték:
      • min.:
        0,4 Nm
      • max.:
        0,6 Nm
  • Csatlakozási specifikáció:
    Csavaros csatlakozás
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      flexibilis, H05(07) V-K
    • min.:
      0,5 mm²
    • max.:
      4 mm²
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • min.:
        10 mm
      • max.:
        10 mm
      • névleges:
        10 mm
    • Meghúzási nyomaték:
      • min.:
        0,4 Nm
      • max.:
        0,6 Nm
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,05 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
1,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,5 mm²

CSA névleges adatok

C feszültség nagyság (CSA)
300 V
C áram nagyság (CSA)
20 A
Tanúsítvány száma (CSA)
12400-240
Vezeték keresztmetszet, max. (CSA)
14 AWG
Vezeték keresztmetszet, min. (CSA)
26 AWG

Általános

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30

Névleges adatok

Rated cross-section
2,5 mm²
Rated voltage
800 V
Tensión nominal DC
800 V
Jmenovitý proud
24 A
Áram maximum vezetékoknál
32 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Névleges lökőfeszültség
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Pollution severity
3
Überspannungskategorie
III

UL névleges adatok

B feszültség nagyság (UR)
300 V
B áram nagyság (UR)
20 A
C feszültség nagyság (UR)
300 V
C áram nagyság (UR)
20 A
Tanúsítvány száma (UR)
E60693
Vezetékméret, gyári vezetékezés, max. (UR)
12 AWG
Vezetékméret, gyári vezetékezés, min. (UR)
30 AWG
Vezetékméret, terepi vezetékezés, max. (UR)
12 AWG
Vezetékméret, terepi vezetékezés, min. (UR)
30 AWG

Besorolások

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
