WSI 4

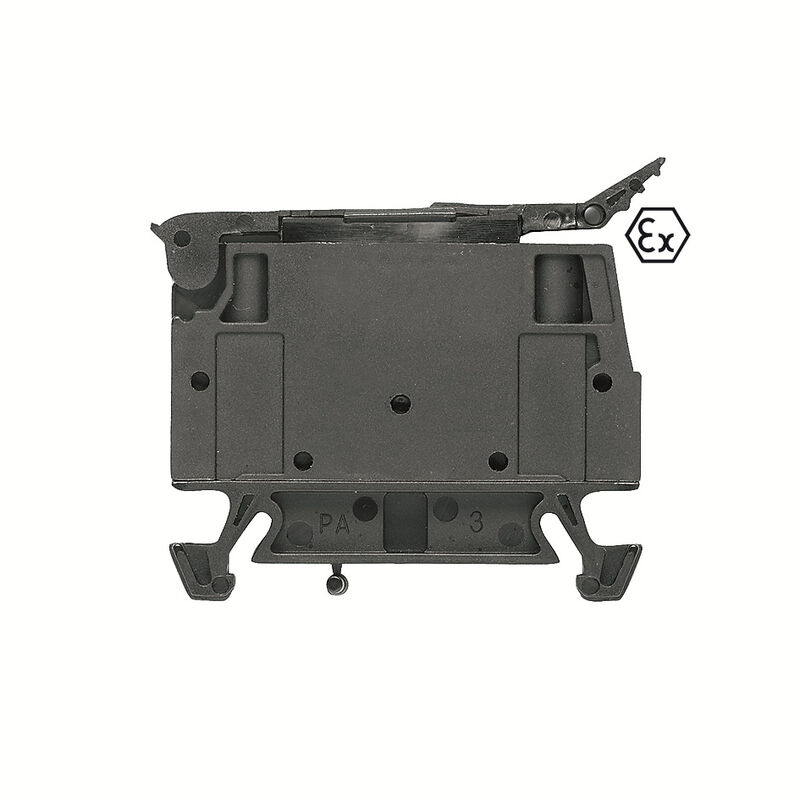

Obrázek výrobku
WSI 4

WSI 4

Biztosítós sorkapcsok, Csavaros csatlakozás, fekete, 4 mm², 6.3 A, 500 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35

Cikkszám 2562590000
Nyissa meg a konfigurátorban
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 3 Kapcsolódó termékek 233
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Vodiče k upevnění svorkou (jmenovité připojení) CSA névleges adatok Všeobecně Névleges adatok UL névleges adatok Fontos megjegyzés Besorolások

Tanúsítványok

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Általános rendelési adatok

Verze
Biztosítós sorkapcsok, Csavaros csatlakozás, fekete, 4 mm², 6.3 A, 500 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35
Číslo objednávky
2562590000
Typ
WSI 4
GTIN (EAN)
4050118581614
Množství
50 Darab

Méretek és tömegek

Hloubka
42,5 mm
Mélység (coll)
1,673 inch
Mélység DIN sínnel együtt
54 mm
Výška
50,7 mm
Magasság (coll)
1,996 inch
Šířka
8 mm
Szélesség (coll)
0,315 inch
Čistá hmotnost
9,733 g

Hőmérsékletek

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Termékek környezetvédelmi megfelelősége

Stav souladu se směrnicí RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Základní materiál
Wemid
Barevný
fekete
Klasifikace hořlavosti UL 94
V-0

PT OKIECEx/ATEX névleges adat

Č. osvědčení (ATEX)
DEMKO14ATEX1389U
Č. osvědčení (IECEX)
IECEXUL14.0097U
Max. napětí (ATEX)
250 V
Proud (ATEX)
6.3 A
Vezetékkeresztmetszet, max. (ATEX)
4 mm²
Max. napětí (IECEX)
250 V
Áram (IECEX)
6.3 A
Průřez vodiče max. (IECEX)
4 mm²
Značení EN 60079-7
Ex ec II C Gc
2014/34/EU címke
II 3 G

Rendszer specifikációk

Verze
Csavaros csatlakozás
Biztosítós leválasztó
zárt állapotban
Nutná koncová deska
Nem
Počet potenciálů
1
Počet úrovní
1
Number of clamping points per level
2
Počet pólů na řadu
1
Úrovně propojené interně
Nem
PE připojení
Nem
Nosná lišta
TS 35
N-funkce
Nem
PE funkce
Nem
Funkce PEN
Nem

Kiegészítő műszaki adatok

Typ montáže
Felpattintható

Rögzíthető vezetékek (kiegészítő csatlakozás)

Typ připojení, další připojení
Csavaros csatlakozás

Vodiče k upevnění svorkou (jmenovité připojení)

4 mm²
Délka odizolování
8 mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
2
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,5 mm²
Průřez připojení vodičů, jemně splétané, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Směr připojení
oldalt
Svěrný šroub
M 3
Typ připojení
Csavaros csatlakozás
Typ připojení 2
Csavaros csatlakozás
Upínací rozsah, min.
0,5 mm²
Utahovací moment, max.
0,4 Nm
Utahovací moment, min.
0,4 Nm
Velikost nože
0,6 x 3,5 mm
Úroveň krouticího momentu s elektrickým šroubovákem DMS
2

CSA névleges adatok

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
30 AWG
Velikost napětí C (CSA)
300 V
Velikost proudu C (CSA)
15 A
Č. osvědčení (CSA)
200039-1575489

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-3

Névleges adatok

Jmenovitý průřez
4 mm²
Jmenovité napětí
500 V
Jmenovité napětí k sousední svorce
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
6,3 A
Proud při maximu vodičů
6,3 A
Standardy
IEC 60947-7-3
Fajlagos ellenállás az IEC 60947-7-x szerint
1 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Szennyezés súlyossága
3

UL névleges adatok

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
30 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
30 AWG
Velikost napětí B (cURus)
300 V
Velikost napětí C (cURus)
300 V
Velikost proudu B (cURus)
15 A
Velikost proudu C (cURus)
15 A
Č. osvědčení (cURus)
E60693

Fontos megjegyzés

Informace o produktu
A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől

Besorolások

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
