SAIE-M12SK-5-0.2VHM16-1.5
Product image
SAIE-M12SK-5-0.2VHM16-1.5
Méretrajz
SAIE-M12SK-5-0.2VHM16-1.5
Méretrajz
SAIE-M12SK-5-0.2VHM16-1.5
Póluskiosztás
Plug
SAIE-M12SK-5-0.2VHM16-1.5
Kapcsolási rajz
SAIE-M12SK-5-0.2VHM16-1.5

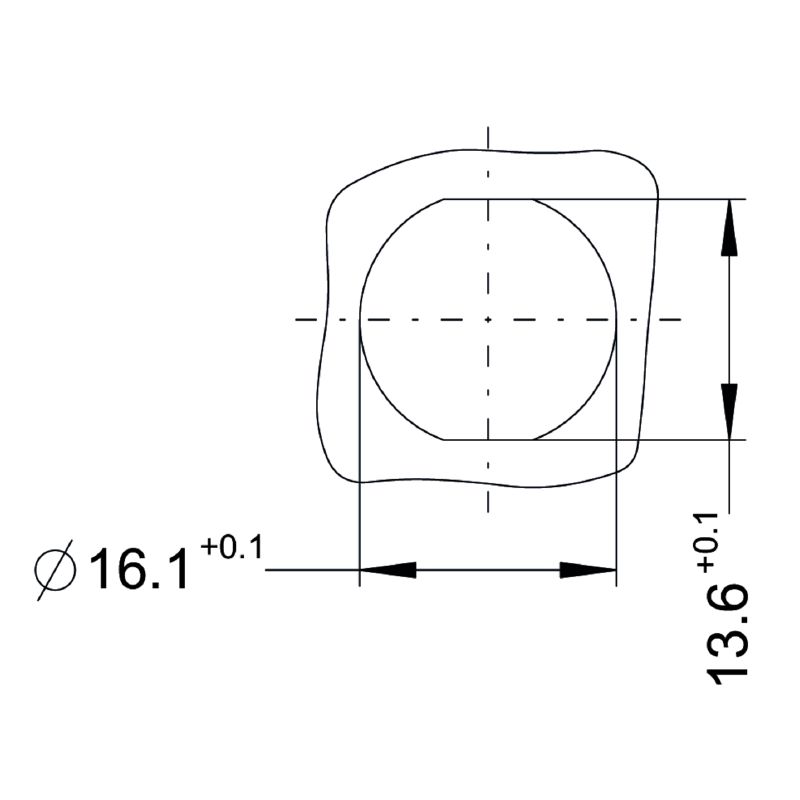

Részletrajz

SAIE-M12SK-5-0.2VHM16-1.5

Beépített dugók, M12, Hüvely (mama) , egyenes, Felerősítő menet: M 16 x 1.5, Pólusszám: 5, Sodrat / kábelhossz: 0.2 m, Hátlapi rögzítés

Cikkszám 2968020000
Adatlap letöltése Product Downloads
Kapcsolódó termékek 14
Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai Szabványok Általános adatok Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Beépített dugók, M12, Hüvely (mama) , egyenes, Felerősítő menet: M 16 x 1.5, Pólusszám: 5, Sodrat / kábelhossz: 0.2 m, Hátlapi rögzítés
Rendelési szám
2968020000
Típus
SAIE-M12SK-5-0.2VHM16-1.5
GTIN (EAN)
4099986779426
Qty.
1  Darab

Méretek és tömegek

Nettó tömeg
25  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1

Kábel műszaki adatai

PE működés
Igen
Pólusok száma
5 (4 + PE)
Sodrat / kábelhossz
0,2  m
Színkód gyűrű
Fekete
Barna
Szürke
Kék
Zöld / sárga
Érkeresztmetszet
1,5  mm²

Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai

Dugaszolási ciklusok
≥ 100
Ház fő anyaga
Cink présöntvény
Ház hőmérsékleti tartománya
-40 … +85 ° C
Kódolás
K-coded
Névleges feszültség
630  V
Névleges áram
12  A
Pólusszám
5
Szennyezés súlyossága
3
Szigetelés erőssége
≥ 100 MΩ
Védelmi osztály
IP65
IP67
IP68
becsavart állapotban
Érintkező felület
Aranyozott

Szabványok

Csatlakozó, standard
IEC 61076-2-111

Általános adatok

1. csatlakozás
M12
2. csatlakozás
Flying wires
AF mérete
19  mm
Csatlakozási menet
M12
Dugaszolási ciklusok
≥ 100
Felerősítő menet
M 16 x 1.5
Felszerelés típusa
Hátlapi rögzítés
Ház fő anyaga
Cink présöntvény
Ház hőmérsékleti tartománya
-40 … +85 ° C
Kódolás
K-coded
Névleges feszültség
630  V
Névleges áram
12  A
Pólusszám
5
Sodrat / kábelhossz
0,2  m
Szennyezés súlyossága
3
Szigetelés erőssége
≥ 100 MΩ
Védelmi osztály
IP65
IP67
IP68
becsavart állapotban
Érintkező felület
Aranyozott
Érkeresztmetszet
1,5  mm²

Besorolások

ETIM 6.0
EC002635
ETIM 7.0
EC003570
ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 9.0
27-44-01-03
ECLASS 9,1
27-44-01-03
ECLASS 10.0
27-44-01-03
ECLASS 11.0
27-44-01-03
ECLASS 12.0
27-44-01-03
ECLASS 13.0
27-44-01-03
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E310075
