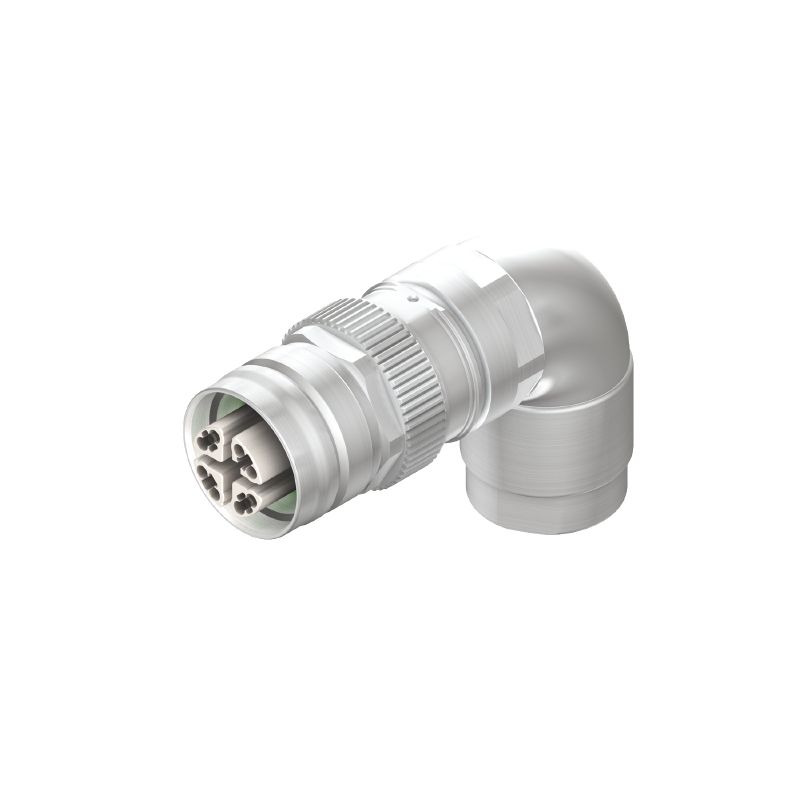

IE-PS-M12X-90-S-TH-CG
IE-PS-M12X-90-S-TH-CG
IE-PS-M12X-90-S-TH-CG
Maßzeichnung
IE-PS-M12X-90-S-TH-CG
Maßzeichnung
IE-PS-M12X-90-S-TH-CG
Polbild

IE-PS-M12X-90-S-TH-CG

Art.-Nr. 2702720000
Datenblatt herunterladen Engineering Support
Zubehör 2 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Elektrische Eigenschaften Allgemeine Standards Normen Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Art.nr.
2702720000
Art
IE-PS-M12X-90-S-TH-CG
GTIN (EAN)
4050118765335
VPE
1 Stück

Abmessungen und Gewichte

Durchmesser
14 mm
Nettogewicht
20,5 g

Temperaturen

Betriebstemperatur
-40 °C...85 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c50b1fcd-04c8-463f-99b5-8ae8d5ac75a1

Technische Daten Freikonfektionierbare Steckverbinder

Codifica
X-codiert
Housing main material
Cu-Legierung, vernickelt
Kategori
Cat. 6A
Kontakttyp
Buchse
LED
Nein
Ledardiameter, max.
0,34 mm²
Ledardiameter, min.
0,14 mm²
Material låsring
CuZn vernickelt
Märkström
2 A
Nedsmutsningsgrad
3
Nominell spänning
30 V
Number of poles
8
Opór izolacji
≥ 100 MΩ
Skärmanslutning
Ja
Skyddsklass
IP67
Stickcykler
≥ 500
Type of connection
Crimpanschluss
Érintkező felület
Ni/Au
Średnica kabla, maks.
9 mm
Диаметр кабеля, мин.
4 mm

Allgemeine Daten

Polzahl
8
Anschluss 1
M12
Anschluss 2
Crimp
Brennbarkeitsklasse nach UL 94
V-0
Gehäusebasismaterial
Cu-Legierung, vernickelt
Kategorie
Cat. 6A
Anschlussgewinde
M12
Kontaktoberfläche
Ni/Au
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
0,34 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
0,324 mm²
Leiteranschlussquerschnitt, feindrähtig
0.14...0.34 mm²
Schutzart
IP67
Steckzyklen
≥ 500

Elektrische Eigenschaften

Isolationsmotstånd
≥ 100 MΩ
Nominell spänning
30 V

Allgemeine Standards

Kontaktdon Norm
IEC 61076-2-109

Normen

Brandskydd i spårbundna fordon
EN 45545 HL3
Kontaktdon Norm
IEC 61076-2-109
Stöt- och vibrationssäker motsvarande
EN 50155:2001
DIN EN 61373

Klassifikationen

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
