LLFS 7.50/01/180 5.0SN BK BX
LLFS 7.50/01/180 5.0SN BK BX

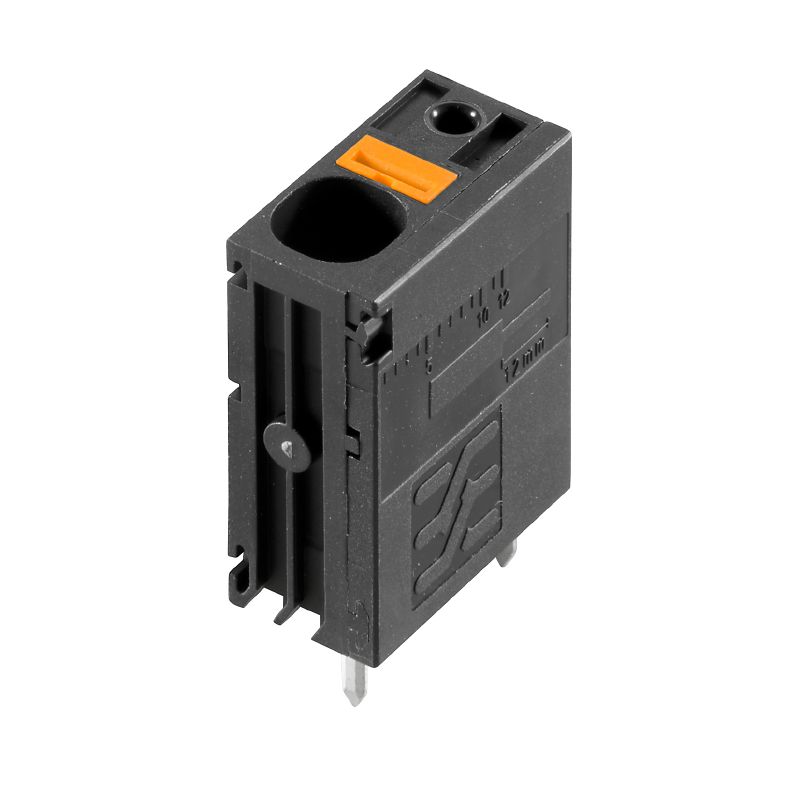

製品イメージ
LLFS 7.50/01/180 5.0SN BK BX

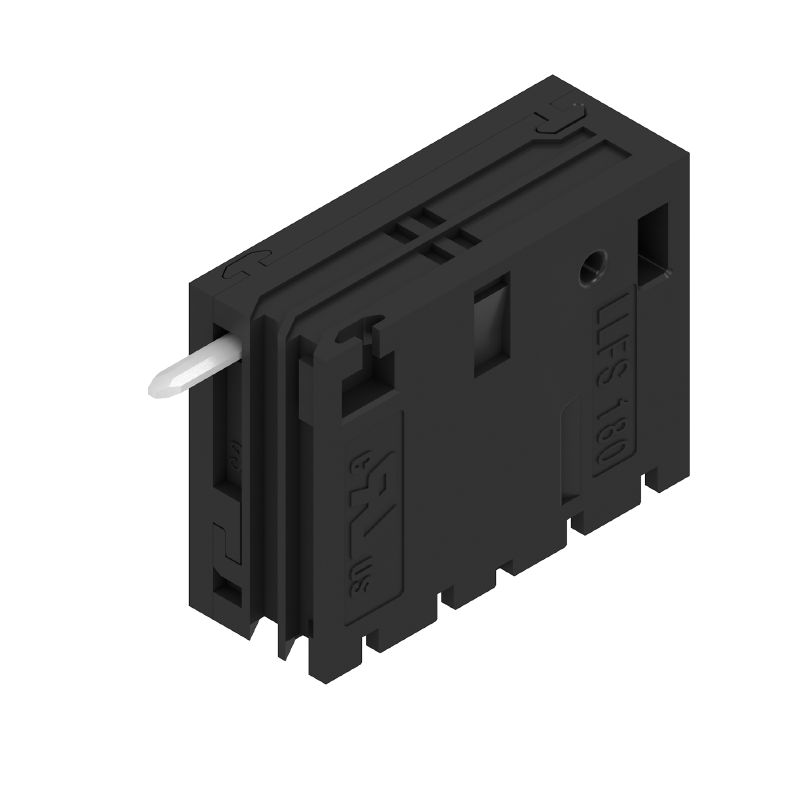

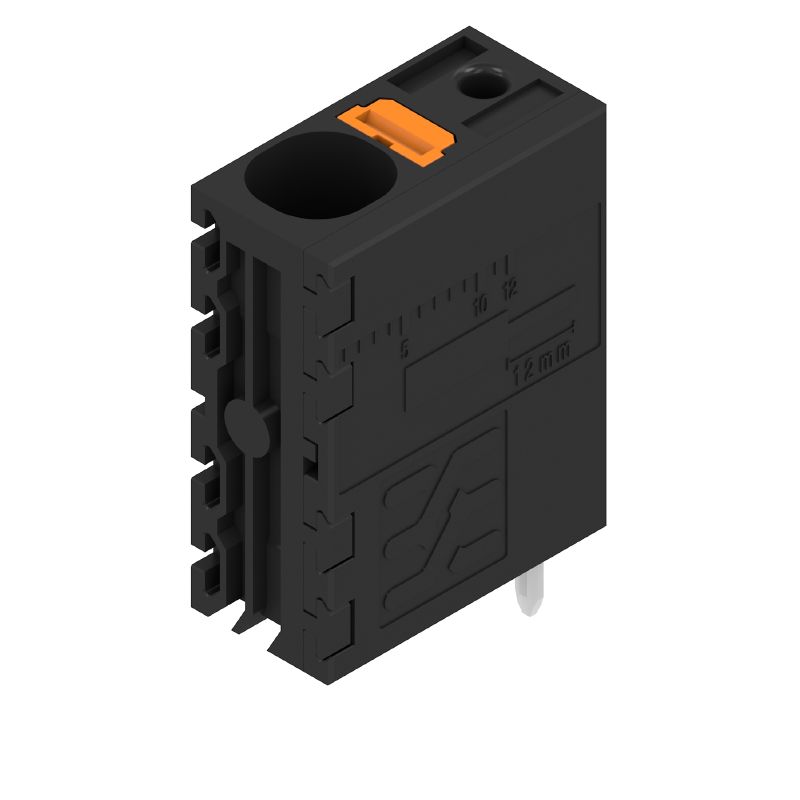

製品イメージ
LLFS 7.50/01/180 5.0SN BK BX

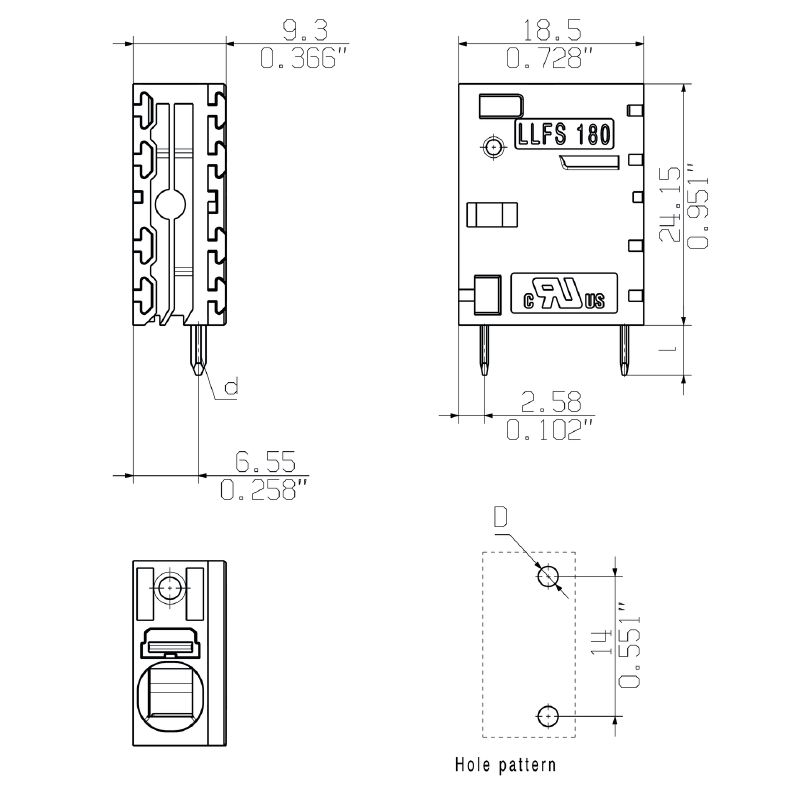

寸法図
LLFS 7.50/01/180 5.0SN BK BX

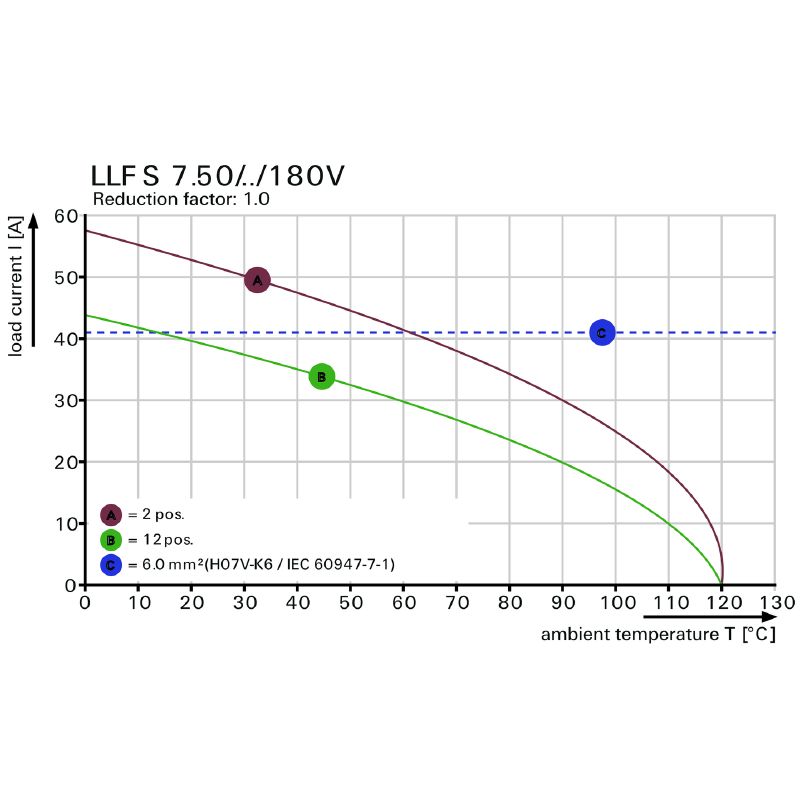

定格低減曲線
LLFS 7.50/01/180 5.0SN BK BX
定格低減曲線
LLFS 7.50/01/180 5.0SN BK BX
製品の利点
最大 UL 600 V の電力
オフセットはんだ端子
LLFS 7.50/01/180 5.0SN BK BX
製品の利点
ツール不要の配線
端部接触安全性

LLFS 7.50/01/180 5.0SN BK BX

プリント基板端子台, 7.50 mm, 極数: 1, 180°, ソルダーピン長 (l): 5 mm, 錫メッキ, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 6 mm², 箱

商品番号 2491110000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 1
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 テストの種類 重要なメモ 分類

承認

ROHS
適合

一般注文データ

バージョン
プリント基板端子台, 7.50 mm, 極数: 1, 180°, ソルダーピン長 (l): 5 mm, 錫メッキ, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 6 mm², 箱
注文番号
2491110000
種別
LLFS 7.50/01/180 5.0SN BK BX
GTIN (EAN)
4050118579420
数量
200  items
製品データ
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 1000 V / 37 A / AWG 24 - AWG 8
パッケージ
箱

寸法と重量

深さ
18.5  mm
奥行き（インチ）
0.728  inch
高さ
29.15  mm
高さ（インチ）
1.148  inch
下位バージョンの高さ
24.15  mm
幅
9.3  mm
幅（インチ）
0.366  inch
正味重量
3.78  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー
OMNIMATE電源 – シリーズLL
導体接続方法
アクチュエータ付プッシュイン
PCB の取り付け
THRはんだ付け接続
導体取り出し方向
180°
ピッチ (mm) (P)
7.5  mm
ピッチ (インチ) (P)
0.295  "
極数
1
ピンモデルシリーズ数量
1
顧客による実装済
いいえ
行数
1
ソルダーピン長 (l)
5  mm
はんだピン寸法
d = 1.5 mm
ソルダーアイレット穴直径 (D)
2  mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
極当たりソルダーピン数
2
被覆剥き長さ
12  mm
L1 (mm)
0  mm
L1 (インチ)
0  "
DIN VDE 0470に適合したタッチセーフ保護
IP 20
DIN VDE 57 106に適合したタッチセーフ保護
フィンガータッチセーフ
保護度合い
IP20

材料データ

絶縁材
Wemid (PA)
色
黒色
カラーチャート（類似）
RAL 9011
絶縁材グループ
I
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
はんだ接続の層構造
4...10 µ Sn matt
保管温度、最小
-40  °C
保管温度、最大
70  °C
動作温度、最小
-40  °C
動作温度、最大
120  °C

接続に適した導体

クランプ範囲、最小
0.25  mm²
クランプ範囲、最大
6  mm²
配線接続断面 AWG、最小
AWG 24
導体接続断面積 AWG、最大.
AWG 8
固定式、最小 H05（07） V-U
0.5  mm²
固定式、最大 H05（07） V-U
6  mm²
撚線、最小 H07V-R
0.5  mm²
フレキシブル、最小 H05（07） V-K
0.5  mm²
フレキシブル、最大H05（07） V-K
6  mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.
0.25  mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
6  mm²
w. フェルール、DIN 46228 pt 1、最小.
0.25  mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大
6  mm²
クランプ導体
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        14 mm
    • 推奨フェルール端子:
      1076980000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        15 mm
    • 推奨フェルール端子:
      9025930000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        15 mm
    • 推奨フェルール端子:
      9019140000
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      9004060000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.75 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        14 mm
    • 推奨フェルール端子:
      9025910000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      2.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        14 mm
    • 推奨フェルール端子:
      9019170000
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      0186100000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      4 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      0244100000
    • 被覆剥き長さ:
      • 公称:
        14 mm
    • 推奨フェルール端子:
      9019200000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      6 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        14 mm
    • 推奨フェルール端子:
      0533500000
    • 被覆剥き長さ:
      • 公称:
        12 mm
    • 推奨フェルール端子:
      0191900000
参照テキスト
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC60947-7-1に準拠
定格電流、最小極数 （Tu=20°C）
41  A
定格電流、最大極数（Tu=20°C）
41  A
定格電流、最小極数 （Tu=40°C）
41  A
定格電流、最大極数 （Tu=40°C）
41  A
サージ電圧等級の定格電圧/汚染度 II/2
1,000  V
サージ電圧等級の定格電圧/汚染度 III/2
1,000  V
サージ電圧等級の定格電圧 / 汚染度 III/3
600  V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
6  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
6  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
6  kV

CSAにに準拠した公称データ

定格電圧 (グループ B/CSA 使用)
300  V
定格電圧 (グループ C / CSA 使用)
1,000  V
定格電圧 (グループ D/CSA 使用)
300  V
定格電流（グループ B/CSA 使用）
37  A
定格電流（グループ C / CSA 使用）
37  A
定格電流 (グループ D/CSA 使用)
10  A
導体断面積、AGW、最小
AWG 24
導体断面積、AWG、最大
AWG 8

UL 1059に準拠した公称データ

定格電圧 (グループ B / UL 1059 使用)
300  V
定格電圧 (C/UL 1059 グループ使用)
150  V
定格電圧 (グループ D / UL 1059 使用)
300  V
定格電圧（グループ B / UL 1059 使用）
1,000  V
定格電流 (グループ B / UL 1059 使用)
37  A
定格電圧（使用グループ C/UL 1059 ）
37  A
定格電流 (グループ D / UL 1059 使用)
10  A
定格電流（グループ E / UL 1059 使用）
37  A
導体断面積、AGW、最小
AWG 24
導体断面積、AWG、最大
AWG 8

梱包

パッケージ
箱
VPE 長
214  mm
VPE幅
210  mm
VPEの高さ
48  mm

テストの種類

試験：マーキングの耐久性
  • 標準:
    IEC 60947-7-4セクション7.1.4 / 08.13
  • テスト:
    原産地表示, 種類の識別, 材料の種類, ピッチ, 耐久性, 被覆剥きの長さ
  • 評価:
    使用可能
テスト：クランプ可能な断面
  • 標準:
    IEC 60999-1セクション7および9.1 / 11.99, IEC 60947-1セクション8.2.4.5.1 / 03.11
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.5 mm²
    • 導体の種類と導体断面:
      撚線0.5 mm²
    • 導体の種類と導体断面:
      固定式6 mm²
    • 導体の種類と導体断面:
      撚線6 mm²
    • 導体の種類と導体断面:
      AWG 24/19
    • 導体の種類と導体断面:
      AWG 24/1
    • 導体の種類と導体断面:
      AWG 10/1
    • 導体の種類と導体断面:
      AWG 10/19
    • 導体の種類と導体断面:
      H07V-K10
  • 評価:
    合格した
導体の損傷や偶発的な緩みをテストする
  • 標準:
    IEC 60999-1セクション9.4 / 11.99, IEC 60999-1セクション9.5 / 11.99
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-K0.5
    • 導体の種類と導体断面:
      H05V-U0.5
  • 評価:
    合格した
  • 要件:
    0,4 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K1
    • 導体の種類と導体断面:
      H07V-U1
  • 評価:
    合格した
  • 要件:
    0.7 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K2.5
    • 導体の種類と導体断面:
      H07V-U2.5
  • 評価:
    合格した
  • 要件:
    0.9 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K4
    • 導体の種類と導体断面:
      H07V-U4.0
  • 評価:
    合格した
  • 要件:
    1.4 kg
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K6
    • 導体の種類と導体断面:
      H07V-U6
  • 評価:
    合格した
引き抜き試験
  • 標準:
    DIN EN 60999-1セクション9.5 / 12.00
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-K0.5
    • 導体の種類と導体断面:
      H05V-U0.5
  • 評価:
    合格した
  • 要件:
    ≥50 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K2.5
    • 導体の種類と導体断面:
      H07V-U2.5
  • 評価:
    合格した
  • 要件:
    ≥60 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K4
    • 導体の種類と導体断面:
      H07V-U4.0
  • 評価:
    合格した
  • 要件:
    80 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K6
    • 導体の種類と導体断面:
      H07V-U6
  • 評価:
    合格した
  • 要件:
    ≥35 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-K1
    • 導体の種類と導体断面:
      H07V-U1
  • 評価:
    合格した

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて追加のバリエーション
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • テストポイントは電位ピックアップポイントとしてのみ使用できます。
  • シングルポジションPCB端子台は、最大1500 V （DC）、1000 V （AC）の電圧に使用できます。この用途には、関連する装置規格と適切な必要クリアランスおよび沿面距離を観察する必要があります
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
