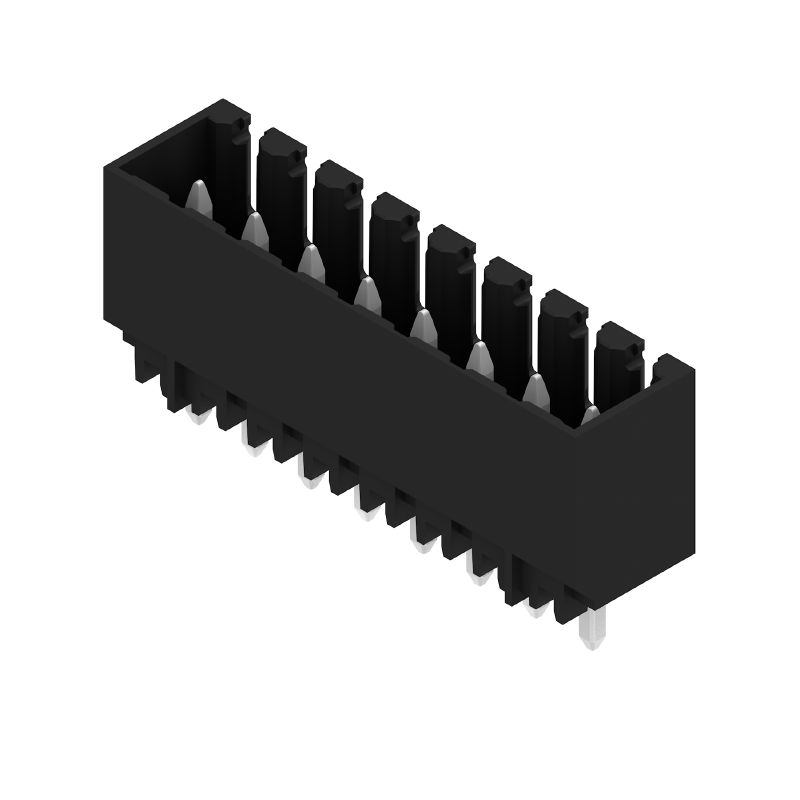

SL-SMT 3.50/08/180G 3.2SN BK BX
製品イメージ
図に類似
SL-SMT 3.50/08/180G 3.2SN BK BX
製品イメージ
SL-SMT 3.50/08/180G 3.2SN BK BX
製品イメージ
SL-SMT 3.50/08/180G 3.2SN BK BX
寸法図

SL-SMT 3.50/08/180G 3.2SN BK BX

プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.50 mm, 極数: 8, 180°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 黒色, 箱

商品番号 1842380000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 の対照製品 2 関連製品 44
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.50 mm, 極数: 8, 180°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 黒色, 箱
注文番号
1842380000
種別
SL-SMT 3.50/08/180G 3.2SN BK BX
GTIN (EAN)
4032248353736
数量
50  items
製品データ
IEC: 320 V / 15 A
UL: 300 V / 10 A
パッケージ
箱

寸法と重量

深さ
7.5  mm
奥行き（インチ）
0.295  inch
高さ
14.3  mm
高さ（インチ）
0.563  inch
下位バージョンの高さ
11.1  mm
幅
29.4  mm
幅（インチ）
1.157  inch
正味重量
2.323  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

システム仕様

製品ファミリー
OMNIMATE信号 – シリーズBL/SL 3.50
接続方式
基板接続
PCB の取り付け
THT/THRはんだ接続
ピッチ (mm) (P)
3.5  mm
ピッチ (インチ) (P)
0.138  "
外向きエルボ
180°
極数
8
極当たりソルダーピン数
1
ソルダーピン長 (l)
3.2  mm
ソルダーピン長 公差
0 / -0.3 mm
はんだピン寸法
d = 1.2 mm
八角形
はんだピンの寸法= d公差
0 / -0,03 mm
ソルダーアイレット穴直径 (D)
1.4  mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
はんだパッドの外径
2.3  mm
テンプレート開口径
2.1  mm
L1 (mm)
24.5  mm
L1 (インチ)
0.965  "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ抜き
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
体積抵抗
≤5 mΩ
コーディング可能
はい
差し込み力 / 極、最大.
6  N
引張強度/極、最大.
6  N

材料データ

絶縁材
LCP GF
色
黒色
カラーチャート（類似）
RAL 9011
絶縁材グループ
IIIa
比較追跡指数（CTI）
≥ 175
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
はんだ接続の層構造
2...3 µm Ni / 5...7 µm Sn
プラグ接点の層構造
2...3 µm Ni / 5...7 µm Sn
保管温度、最小
-40  °C
保管温度、最大
70  °C
動作温度、最小
-50  °C
動作温度、最大
100  °C
温度範囲、設置、最小
-30  °C
温度範囲、設置、最大
100  °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
15  A
定格電流、最大極数（Tu=20°C）
12  A
定格電流、最小極数 （Tu=40°C）
13  A
定格電流、最大極数 （Tu=40°C）
10  A
サージ電圧等級の定格電圧/汚染度 II/2
320  V
サージ電圧等級の定格電圧/汚染度 III/2
160  V
サージ電圧等級の定格電圧 / 汚染度 III/3
160  V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
2.5  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
2.5  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
2.5  kV
短時間耐電流抵抗
3 x 1sで100 A

CSAにに準拠した公称データ

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1176845
定格電圧 (グループ B/CSA 使用)
300  V
定格電圧 (グループ D/CSA 使用)
300  V
定格電流（グループ B/CSA 使用）
10  A
定格電流 (グループ D/CSA 使用)
10  A
認可値の参照
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

試験制度（UR）
UR
証明書番号（UR）
E60693
定格電圧 (グループ B / UL 1059 使用)
300  V
定格電圧 (グループ D / UL 1059 使用)
300  V
定格電流 (グループ B / UL 1059 使用)
10  A
定格電流 (グループ D / UL 1059 使用)
10  A
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ
箱
VPE 長
115  mm
VPE幅
76  mm
VPEの高さ
52  mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • はんだアイレットの直径D = 1.4+0.1mm
  • はんだアイレット直径　D = 1.5 + 0.1 mm、9極から
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
