CH20M17 F BK 2010

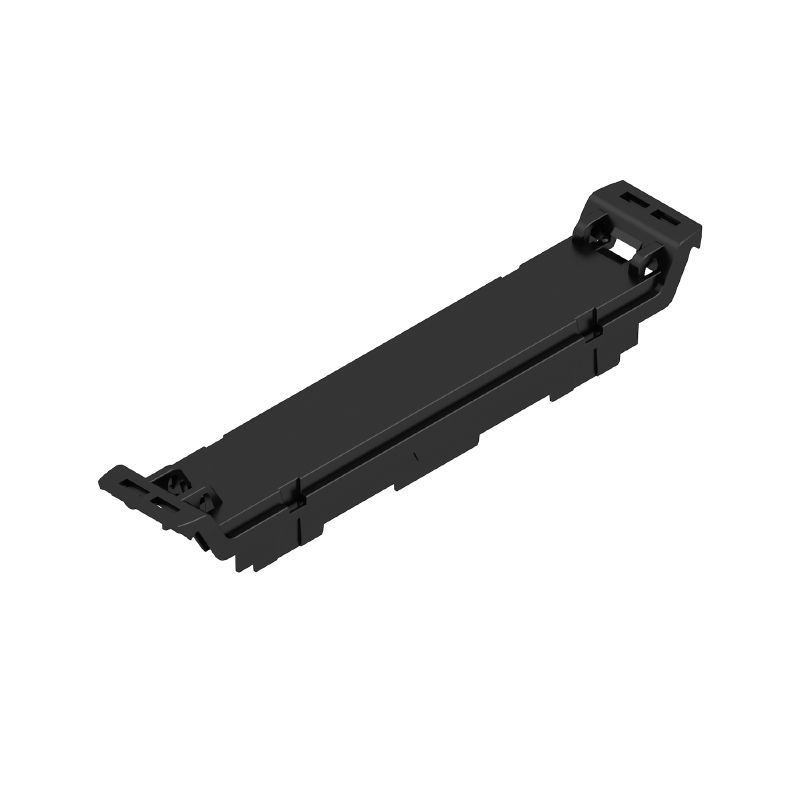

Изображение изделия
CH20M17 F BK 2010
Изображение изделия
CH20M17 F BK 2010
Габаритный чертеж

CH20M17 F BK 2010

Передний элемент, OMNIMATE Housing — серия CH20M черный, Передний элемент, включая подготовку для откидывающейся крышки, Ширина: 17.5 mm

№ продукта 1254140000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 2 Отдельная деталь 2 Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Materialdata Allgemeine Daten Свойства компонента Options de personnalisation Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Передний элемент, OMNIMATE Housing — серия CH20M черный, Передний элемент, включая подготовку для откидывающейся крышки, Ширина: 17.5 mm
Заказ №
1254140000
Тип
CH20M17 F BK 2010
GTIN (EAN)
4050118047028
Кол.
50 Штука

Размеры и массы

Глубина
15,5 mm
Глубина (дюймов)
0,61 inch
Высота
100 mm
Высота (в дюймах)
3,937 inch
Ширина
17,5 mm
Ширина (в дюймах)
0,689 inch
Масса нетто
5 g

Температуры

Температура окружающей среды
-25 °C…85 °C
Rozsah provozní teploty
-40...120 ℃
Влажность
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Materialdata

Группа изоляционного материала
I
Изоляционный материал
PA 66 GF 30
Класс пожаростойкости UL 94
V-0
Основной материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
600 ≤ CTI

Allgemeine Daten

Вид защиты
IP20 en condition installée
Способность к заливке
Нет
Таблица цветов (аналогич.)
RAL 9011
Цветовой код
черный

Свойства компонента

Совместимый маркер
Нет
Устанавливаемая защелкивающаяся крышка
Да

Options de personnalisation

Возможна маркировка по заказу клиента
Sì
Возможности обработки
Laser processing
Milling
Возможны вырезы по заказу клиента
Да
Процесс оформления заказа для клиента
См. руководство ниже загрузок

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-03
ECLASS 15.0
27-19-06-03
