SAI-04L-VP12-3A-M08O-PNP
그림과 유사
SAI-04L-VP12-3A-M08O-PNP
치수 도면
SAI-04L-VP12-3A-M08O-PNP

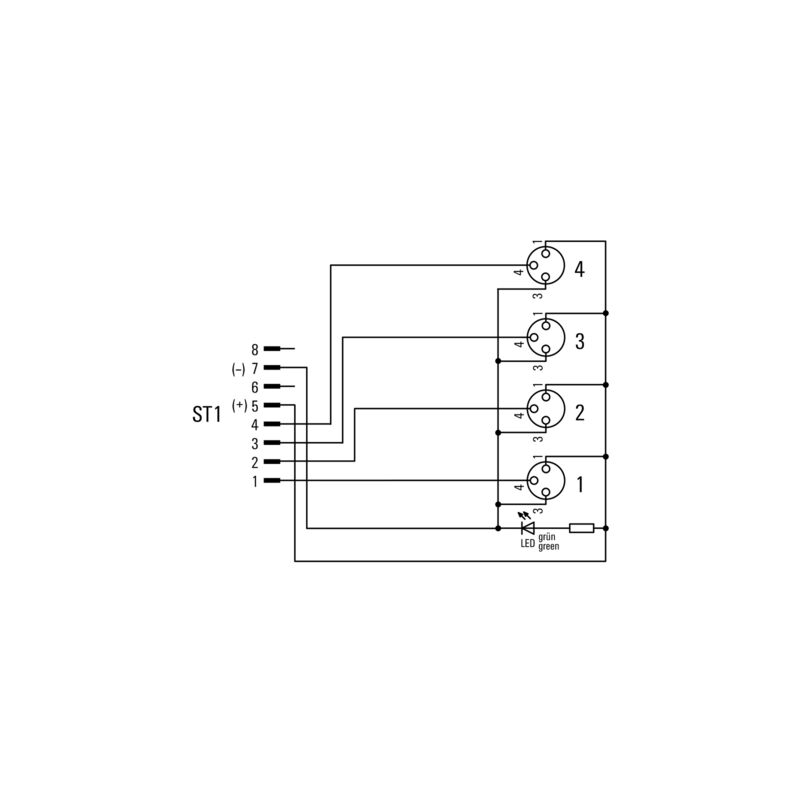

배선도
SAI-04L-VP12-3A-M08O-PNP
폴 계획
M8 = none

SAI-04L-VP12-3A-M08O-PNP

M12 아울렛 채용, 8-폴, A-코딩, M8, 30 V, , LED: 예, LED 이니시에이터: 아니요, 배선 유형: PNP

항목 번호 1051760000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 8
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 결선 데이터 전기 데이터 일반 기술 데이터 재질 데이터 기술 데이터 케이블 분류

승인

인증
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수

일반 주문 데이터

버전
M12 아울렛 채용, 8-폴, A-코딩, M8, 30 V, , LED: 예, LED 이니시에이터: 아니요, 배선 유형: PNP
주문 번호
1051760000
유형
SAI-04L-VP12-3A-M08O-PNP
GTIN(EAN)
4032248790302
수량
1  items

치수 및 중량

깊이
113  mm
깊이 (인치)
4.449  inch
높이
18.2  mm
높이 (인치)
0.717  inch
너비
24  mm
폭 (인치)
0.945  inch
순중량
64  g

온도

작동 온도
-20 - 70°C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

결선 데이터

분배기 아울렛
M12 아울렛 채용
8-폴
A-코딩

전기 데이터

정격 전압, 최소
15  V
정격 전압, 최대
30  V
슬롯당 최대 전류 전달 용량
2  A
총 전류
2 A
전기 절연 사용 가능
아니요
절연 강도
109 Ω

일반 기술 데이터

보호 등급
IP68
극 수
3
접점 소켓 수
4
결선 나사산
M8
오염 심각도
3
LED
예
LED 이니시에이터
아니요
작동 표시에 대한 LED 색상
녹색

재질 데이터

재질 O링
FKM
하우징 기본 재질
PBT
분배기 재질
플라스틱
하우징 색상
검은색(RAL 9005와 유사)
접점 재질
CuZn
접점 표면
금도금

기술 데이터 케이블

극 수
3
케이블 캐리어에 적합
아니요

분류

ETIM 6.0
EC002585
ETIM 7.0
EC003558
ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 9.0
27-44-01-08
ECLASS 9.1
27-44-01-08
ECLASS 10.0
27-44-01-11
ECLASS 11.0
27-44-01-11
ECLASS 12.0
27-44-01-11
ECLASS 13.0
27-44-01-11
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
