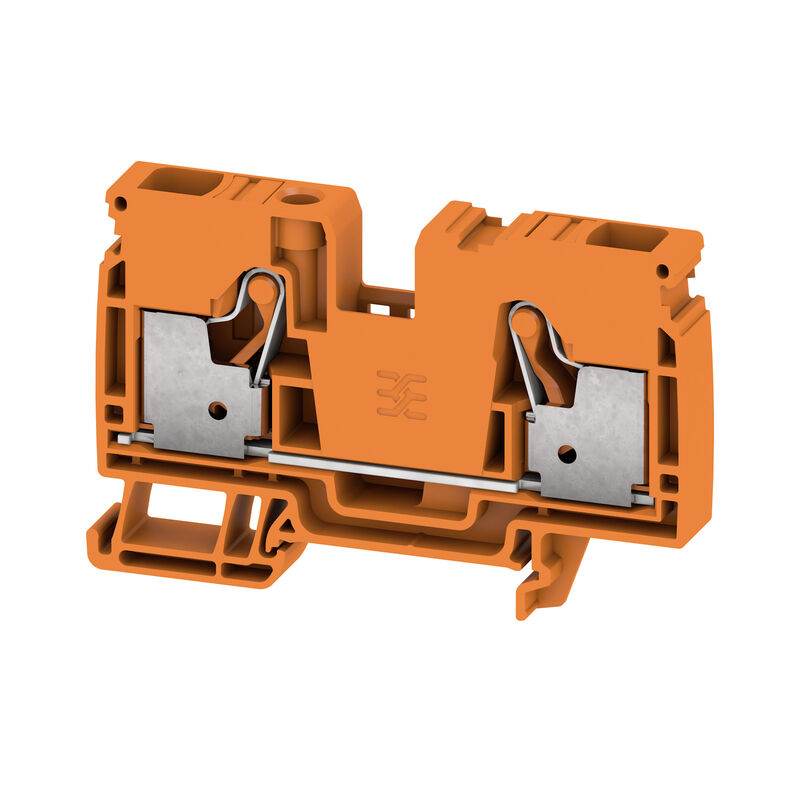

Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, orange

Art.-Nr. 2697900000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 84 Verwandte Artikel 1068
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Klassifikationen

Zulassungen

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Durchgangs-Reihenklemme, PUSH IN, 10 mm², 1000 V, 57 A, orange
Order No.
2697900000
Type
A2C 10 OR
GTIN (EAN)
4050118809299
VPE
25 Stück

Abmessungen und Gewichte

Profundidad
51,5 mm
Tiefe (inch)
2,028 inch
Tiefe inklusive Tragschiene
52,5 mm
Magasság
80,5 mm
Höhe (inch)
3,169 inch
Szélesség
10 mm
Breite (inch)
0,394 inch
Nettogewicht
31,61 g

Temperaturen

Temperatura di magazzinaggio
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
orange
Farbe Betätigungselemente
orange
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Сертификат № (ATEX)
TUEV16ATEX7909U
Zertifikat-Nr. (IECEX)
IECEXTUR16.0036U
Spannung max (ATEX)
550 V
Strom (ATEX)
52 A
Leiterquerschnitt max (ATEX)
10 mm²
Spannung max (IECEX)
550 V
Strom (IECEX)
52 A
Leiterquerschnitt max (IECEX)
0.5 mm²

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
Tragschiene
TS 35

weitere technische Daten

Befestigungsart
einschnappbar
Einbauhinweis
Tragschiene
explosionsgeprüfte Ausführung
Ja
mit Rastzapfen
Nein
Montageart
TS 35
Offene Seiten
rechts
rastbar
Nein

Klemmbare Leiter (Weiterer Anschluss)

Тип соединения, дополнительное соединение
PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

PUSH IN
Anzahl Anschlüsse
2
Connection direction
oben
Gauge to IEC 60947-1
A6
Klemmbereich, max.
16 mm²
Klemmbereich, min.
0,5 mm²
Klingenmaß
1,0 x 5,5 mm
Ledardiameter, AWG, max
AWG 6
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.
10 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
10 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
10 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
16 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
16 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5 mm²
Rohrlänge für Aderendhülse mit Kunststoffkragen nach Querschnitt
  • Anschlussquerschnitt, min.:
    1,5 mm²
  • Anschlussquerschnitt, max.:
    4 mm²
  • Rohrlänge, min.:
    18 mm
  • Rohrlänge, max.:
    18 mm
  • Anschlussquerschnitt, min.:
    6 mm²
  • Anschlussquerschnitt, max.:
    10 mm²
  • Rohrlänge, min.:
    12 mm
  • Rohrlänge, max.:
    18 mm
Rohrlänge für Aderendhülse ohne Kunststoffkragen nach Querschnitt
  • Anschlussquerschnitt, min.:
    1,5 mm²
  • Anschlussquerschnitt, max.:
    10 mm²
  • Rohrlänge, min.:
    18 mm
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rohrlänge:
    • min.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      6 mm²
    • max.:
      10 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rohrlänge:
    • nominal:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      10 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rohrlänge:
    • nominal:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,75 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      18 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Rohrlänge für Zwillingsaderendhülse nach Querschnitt
  • Anschlussquerschnitt, min.:
    0,75 mm²
  • Anschlussquerschnitt, max.:
    1 mm²
  • Rohrlänge, min.:
    18 mm
  • Rohrlänge, max.:
    18 mm
  • Anschlussquerschnitt, min.:
    1,5 mm²
  • Anschlussquerschnitt, max.:
    4 mm²
  • Rohrlänge, min.:
    12 mm
  • Rohrlänge, max.:
    18 mm
Stripping length
18 mm
Zwillings-Aderendhülse, max.
4 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
6 AWG
Leiterquerschnitt min (CSA)
20 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
55 A
Strom Gr C (CSA)
55 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 6
Поперечное сечение подключаемого провода AWG, мин.
AWG 20
Указание по установке
Tragschiene
Укомплектованная монтажная рейка
TS 35

Bemessungsdaten

Bemessungsquerschnitt
10 mm²
Bemessungsspannung
1.000 V
Bemessungsspannung DC
1.000 V
Nennstrom
57 A
Strom bei max. Leiter
57 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
0,56 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
1,82 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
