A3C 16 BL

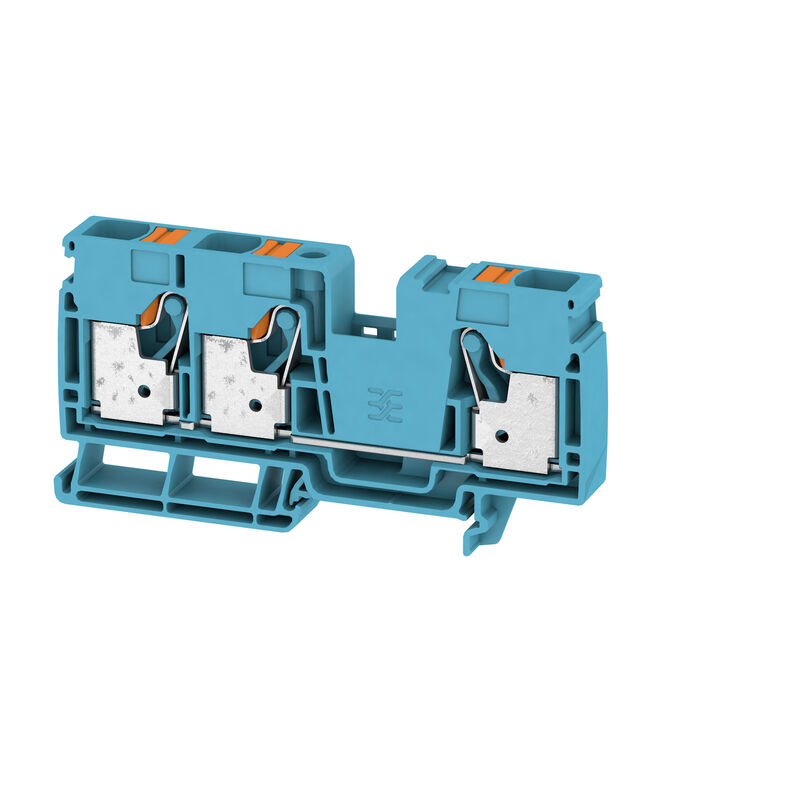

Produktillustration
A3C 16 BL

A3C 16 BL

Genomgångs-radplint, PUSH IN, 16 mm², 1000 V, 76 A, blå

Produkt-ID 2494080000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 30 Använda produkter 1078
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693
Certifikat nr (cURusEX)
E184763

Allmänna beställningsdata

Utförande
Genomgångs-radplint, PUSH IN, 16 mm², 1000 V, 76 A, blå
Art.nr.
2494080000
Typ
A3C 16 BL
GTIN (EAN)
4050118503784
Förp.
20 items

Mått och vikter

Djup
51,5 mm
Byggdjup (tum)
2,028 inch
Byggdjup inkl. montageskena
52,5 mm
Höjd
102 mm
Bygghöjd (tum)
4,016 inch
Bredd
12 mm
Byggbredd (tum)
0,472 inch
Nettovikt
48,346 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Colour
blå
Färg manöverelement
orange
UL 94 flammability rating
V-0

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)
TUEV16ATEX7909U
Certifikat nr. (IECEX)
IECEXTUR16.0036U
Max. spänning (ATEX)
550 V
Ström (ATEX)
64 A
Ledararea max. (ATEX)
16 mm²
Max. spänning (IECEX)
550 V
Ström (IECEX)
64 A
Ledararea max. (IECEX)
16 mm²

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
3
Number of potentials per tier
1
Levels cross-connected internally
Nej
Montageskena obestyckad
TS 35

ytterligare tekniska data

explosionstestat utförande
Ja
Monteringsanvisning
Montageskena
Monteringstyp
TS 35
otwarte strony
höger
Type of fixing
ihakningsbar
z czopem zatrzaskowym
Nej
с фиксатором
Nej

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
PUSH IN

Klämbara ledare (Märkanslutning)

25 mm²
Anslutningsarea, fintrådig, min.
0,5 mm²
Anslutningsarea, flertrådig, max.
25 mm²
Anslutningsarea, flertrådig, min.
0,5 mm²
Anslutningsområde, min.
0,5 mm²
Anslutningsriktning
övre
Anslutningstyp
PUSH IN
Antal anslutningar
3
Avisoleringslängd
18 mm
Klingmått
1,0 x 5,5 mm
Ledararea, entrådig, max.
16 mm²
Ledararea, entrådig, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
16 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
16 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, AWG, max
AWG 4
Ledardiameter, AWG, min.
AWG 18
Ledardiameter, fintrådig, max.
25 mm²
Tolkdorn enligt 60 947-1
A6
Tvilling-ändhylsa, max.
6 mm²
Tvilling-ändhylsa, min.
0,75 mm²

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-70089609
Ledararea max. (CSA)
6 AWG
Spänning grupp B (CSA)
600 V
Spänning grupp C (CSA)
600 V
Ström Gr B (CSA)
62 A
Ström Gr C (CSA)
62 A
Velikost napětí D (CSA)
600 V
Velikost proudu D (CSA)
5 A
Wire cross section min. (CSA)
18 AWG

Allmänt

Ledardiameter, AWG, max
AWG 4
Ledardiameter, AWG, min.
AWG 18
Montageskena obestyckad
TS 35
Monteringsanvisning
Montageskena
Normer
IEC 60947-7-1

Märkdata

Märkarea
16 mm²
Märkspänning
1 000 V
Märkspänning DC
1 000 V
Märkström
76 A
Ström med max. ledare
76 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
0,42 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
2,43 W
Pollution severity
3
Surge voltage category
III

Märkdata enligt UL

C feszültség nagyság (cURus)
600 V
Conductor size Factory wiring max. (cURus)
6 AWG
Conductor size Factory wiring min. (cURus)
18 AWG
Conductor size Field wiring max. (cURus)
6 AWG
Corrente Gr C (cURus)
62 A
Courant Gr B (cURus)
62 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo mín. (cURus)
18 AWG
Voltage size B (cURus)
600 V
Voltage size D (cURus)
600 V
전류 크기 D(cURus)
5 A

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
