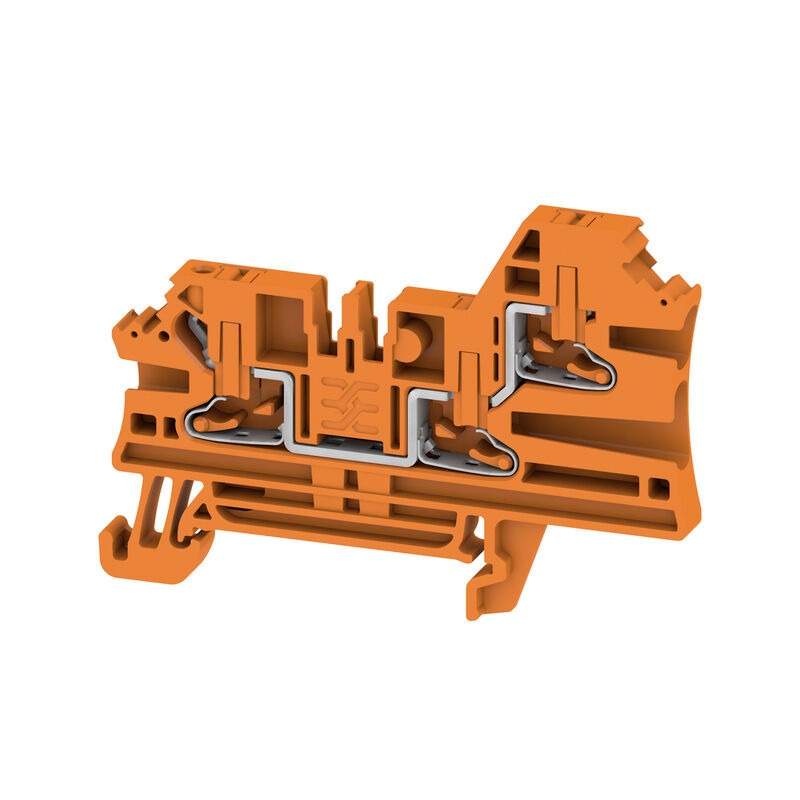

AL3C 2.5 OR
AL3C 2.5 OR
Connection diagram

AL3C 2.5 OR

Genomgångsplintblock, PUSH IN, orange, 2.5 mm², 24 A, 800 V, Antal anslutningar: 3

Produkt-ID 2847370000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 88 Använda produkter 1078
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_321316/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Allmänna beställningsdata

Utförande
Genomgångsplintblock, PUSH IN, orange, 2.5 mm², 24 A, 800 V, Antal anslutningar: 3
Art.nr.
2847370000
Typ
AL3C 2.5 OR
GTIN (EAN)
4064675456919
Förp.
50 items

Mått och vikter

Djup
48 mm
Byggdjup (tum)
1,89 inch
Höjd
68 mm
Bygghöjd (tum)
2,677 inch
Bredd
5,1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
8,652 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
orange
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)
TUEV22ATEX8826U
Núm. de certificación (IECEX)
IECEXTUR22.0019U
Max. spänning (ATEX)
550 V
Current (ATEX)
21.5 A
Ledararea max. (ATEX)
4 mm²
Max. spänning (IECEX)
550 V
Ström (IECEX)
21.5 A

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
3
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Nej
Montagesätt
ihakningsbar
Monteringstyp
TS 35
rastbar
Ja
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
PUSH IN

Klämbara ledare (Märkanslutning)

2,5 mm²
Abisolierlänge
10 mm
Anschlussart
PUSH IN
Anzahl Anschlüsse
3
Blade size
6 x 3,5 mm
Clamping range, min.
0,14 mm²
Connection cross-section, stranded, max.
2,5 mm²
Connection cross-section, stranded, min.
0,14 mm²
Connection direction
övre
på sidan
Embouts doubles, min.
0,5 mm²
Měřidlo podle IEC 60947-1
A3
Průřez propojení AWG, max.
AWG 12
Section de raccordement du conducteur, rigide, max.
4 mm²
Sezione di collegamento, flessibile, min.
0,14 mm²
Twin wire-end ferrules, max.
0,75 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,14 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²

Märkdata enligt CSA

Ledararea min. (CSA)
26 AWG
Napięcie rozm. C (CSA)
600 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
20 A
Ström Gr D (CSA)
5 A
Voltage size B (CSA)
600 V
Сертификат № (CSA)
200039-70089609
Ток, разм. C (CSA)
20 A
와이어 단면적 최대(CSA)
12 AWG

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Märkdata

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp B (cURus)
600 V
Spänning grupp C (cURus)
600 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
20 A
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
