APGTB 1.5 2T PE 4C/2

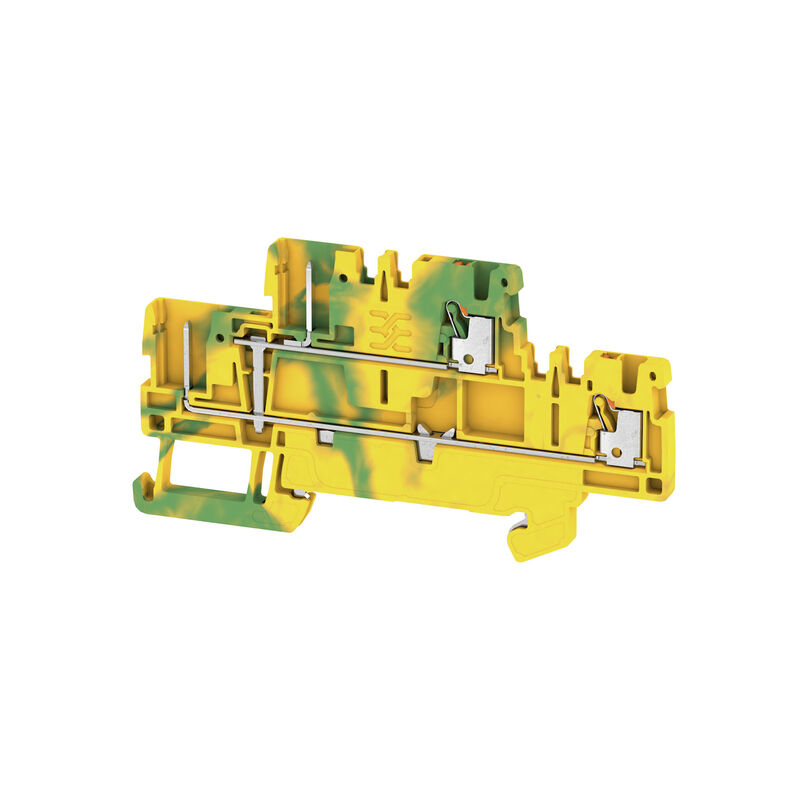

Produktbild
APGTB 1.5 2T PE 4C/2

APGTB 1.5 2T PE 4C/2

Steckbare Reihenklemme, PUSH IN, 1.5 mm², 500 V, grün / gelb

Art.-Nr. 2485870000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 52 Verwandte Artikel 162
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Conductors for clamping (additional connection) przewody zaciskane (złącze wymiarowane) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Steckbare Reihenklemme, PUSH IN, 1.5 mm², 500 V, grün / gelb
Best.-Nr.
2485870000
Art
APGTB 1.5 2T PE 4C/2
GTIN (EAN)
4050118496505
VPE
50 Stück

Abmessungen und Gewichte

Tiefe
45 mm
Tiefe (inch)
1,772 inch
Tiefe inklusive Tragschiene
46 mm
Höhe
84,5 mm
Höhe (inch)
3,327 inch
Breite
3,5 mm
Breite (inch)
0,138 inch
Poids net
10,947 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Basic material
Wemid
Farbe
grün / gelb
A működési elemek színe
orange
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV16ATEX7940U
Zertifikat-Nr. (IECEX)
IECEXTUR16.0046U
Sezione cavo max (ATEX)
1.5 mm²
Leiterquerschnitt max (IECEX)
1.5 mm²
Kennzeichnung EN 60079-7
Ex ec II C Gc
Kennzeichnung Ex 2014/34/EU
II 3 G D

Systemkennwerte

End cover plate required
Ja
Number of potentials
1
Anzahl der Etagen
2
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Ja
PE-csatlakozás
Ja
Tragschiene
TS 35
Función N
Nein
Fonction PE
Ja
PEN function
Nein

weitere technische Daten

Befestigungsart
einschnappbar
Einbauhinweis
Tragschiene
explosionsgeprüfte Ausführung
Ja
mit Rastzapfen
Nein
Offene Seiten
rechts
rastbar
Nein
Typ montáže
TS 35

Conductors for clamping (additional connection)

Anschlussart, weiterer Anschluss
steckbar

przewody zaciskane (złącze wymiarowane)

1,5 mm²
Abisolierlänge
8 mm
Anschlussart
PUSH IN
Anschlussart 2
Plug-in connection
Anschlussrichtung
oben
Anzahl Anschlüsse
4
Klemmbereich, min.
0,14 mm²
Klingenmaß
0,4 x 2,0 mm
Lehrdorn nach 60 947-1
A1
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,14 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
14 AWG
Leiterquerschnitt min (CSA)
26 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Einbauhinweis
Tragschiene
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
In Anlehnung an IEC 60947-7-2
Tragschiene
TS 35

Bemessungsdaten

Rated cross-section
1,5 mm²
Rated voltage
500 V
napięcie znamionowe do złącza sąsiedniego
500 V
Jmenovité DC napětí
500 V
Normen
In Anlehnung an IEC 60947-7-2
Durchgangswiderstand gemäß IEC 60947-7-x
1,83 mΩ
Sobretensión de choque nominal
6 kV
Power loss in accordance with IEC 60947-7-x
0,56 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
14 AWG
Leitergr. Factory wiring min (cURus)
26 AWG
Leitergr. Field wiring max (cURus)
14 AWG
Leitergr. Field wiring min (cURus)
26 AWG
Spannung Gr B (cURus)
300 V
Spannung Gr C (cURus)
300 V
Spannung Gr D (cURus)
600 V
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
