APGTB 4 FT 3C/1

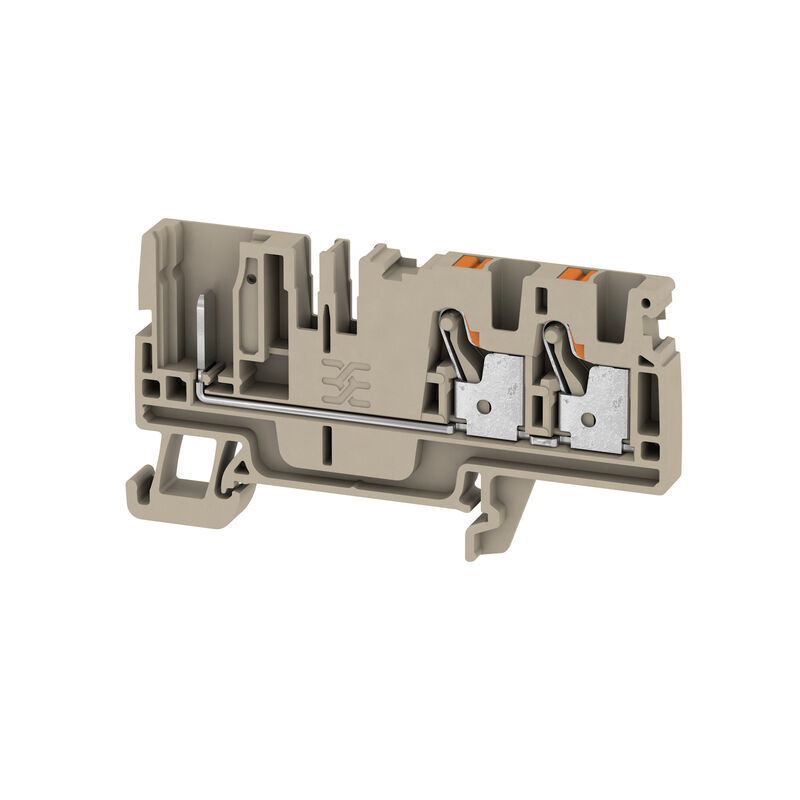

Illustrazione del prodotto
APGTB 4 FT 3C/1

APGTB 4 FT 3C/1

Plug-in modular terminals, PUSH IN, 4 mm², 800 V, 32 A, dark beige

N. articolo 2540070000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 110 Componente singolo di 1 Prodotti correlati 162
Approvals General ordering data Dimensions and weights Temperatures Umweltanforderungen Material data System specifications Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Rating data Dati dimensionamento secondo UL Classifications

Approvals

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

General ordering data

Versione
Plug-in modular terminals, PUSH IN, 4 mm², 800 V, 32 A, dark beige
N. d’ordine
2540070000
Tipo
APGTB 4 FT 3C/1
GTIN (EAN)
4050118551921
CPZ
50 Pezzo

Dimensions and weights

Profondità
39,5 mm
Depth (inches)
1,555 inch
Depth including DIN rail
40,5 mm
Posizione verticale
72 mm
Height (inches)
2,835 inch
Larghezza
6,1 mm
폭 (인치)
0,24 inch
Peso netto
11,366 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Varaktig driftstemperatur, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Umweltanforderungen

Stato conformità RoHS
Konform ohne Ausnahme
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Material data

Materiale di base
Wemid
Colori
dark beige
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

System specifications

Piastra terminale (necessaria)
Yes
Numero di potenziali
1
Number of levels
1
Number of clamping points per level
3
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
No
con perno d'arresto
No
Esecuzione a prova di esplosione
No
Istruzioni di montaggio
Guida di supporto
Lati aperti
destra
Tipo di fissaggio
clip-in
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
innestabile

Conduttori allacciabili (collegamento di dimensionamento)

6 mm²
Calibro a norma 60 947-1
A4
Campo di sezioni, min.
0,14 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
12 mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      8 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Lunghezza tubo:
    • min.:
      10 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      4 mm²
Lunghezza tubo per terminali gemelli
  • Lunghezza tubo:
    • min.:
      8 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1,5 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      7 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Lunghezza tubo:
    • min.:
      9 mm
    • max.:
      15 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      4 mm²
    • max.:
      6 mm²
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
6 mm²
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,14 mm²
Sezione di collegamento, semirigida, max.
6 mm²
Sezione di collegamento, semirigida, min.
0,14 mm²
Terminali doppi, max.
1,5 mm²
Terminali doppi, min.
0,5 mm²
Tipo di collegamento
PUSH IN
Tipo di collegamento 2
Collegamento ad innesto

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
30 A
Corrente Gr C (CSA)
30 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-70089609
Sezione cavo max (CSA)
10 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

Generale

Guida equipaggiata
TS 35
Istruzioni di montaggio
Guida di supporto
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26

Rating data

Sezione di dimensionamento
4 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
32 A
Corrente con conduttore max.
32 A
Resistenza di passaggio conforme a IEC 60947-7-x
1 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
1,02 W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr B (cURus)
30 A
Corrente Gr C (cURus)
30 A
Corrente Gr D (cURus)
5 A
Grandezza conduttore Factory wiring max (cURus)
10 AWG
Grandezza conduttore Factory wiring min (cURus)
26 AWG
Grandezza conduttore Field wiring max (cURus)
10 AWG
Grandezza conduttore Field wiring min (cURus)
26 AWG
N° certificato (cURus)
E60693
Tensione Gr B (cURus)
600 V
Tensione Gr C (cURus)
600 V
Tensione Gr D (cURus)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
