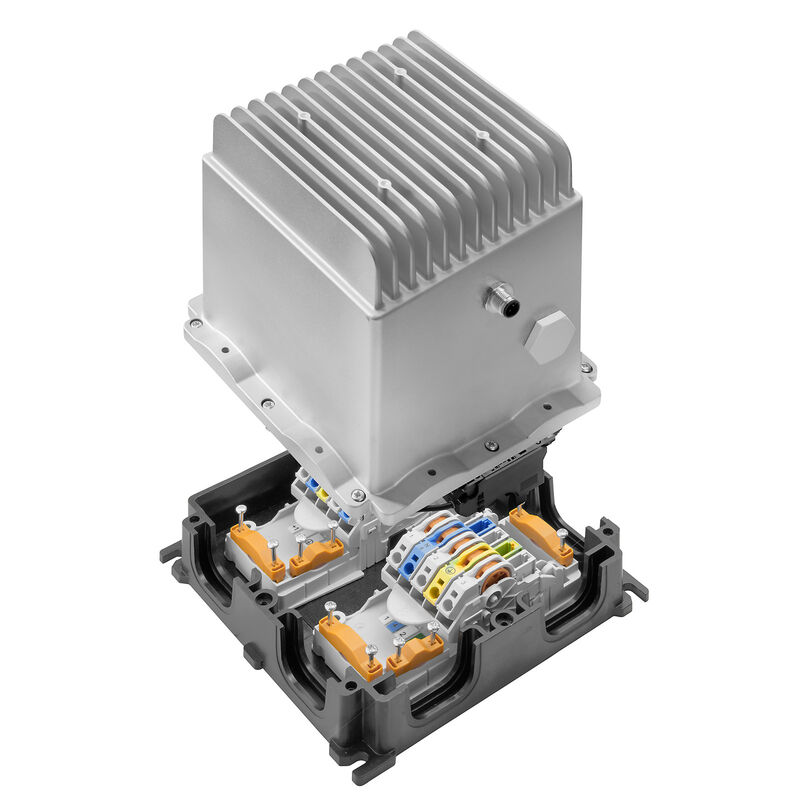

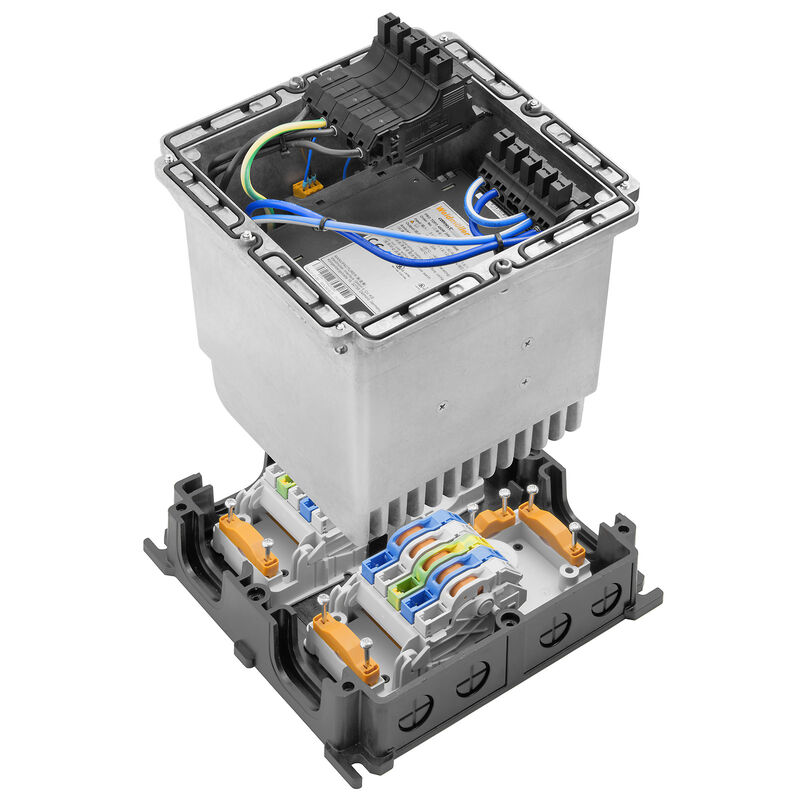

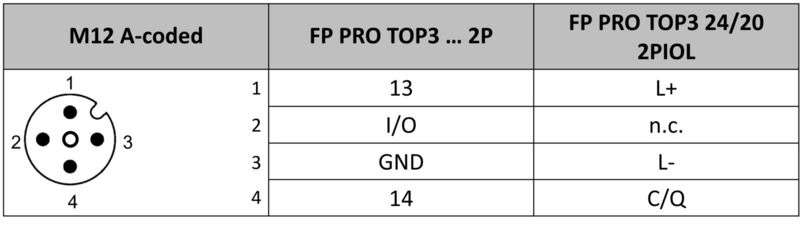

FieldPower® tápegység, IP65, zárt állapotban, kész állapotban, 20 A, 24 V, DC, IDC-sorkapocs, PUSH IN, M12, A kódolású (IO-Link)

Cikkszám 2743460000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 18 Készlet tartalma 12 Kapcsolódó termékek 3
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Bemenet Kimenet Általános adatok Szigetelések koordinálása Bemenet Kimenet Rögzítési kapacitás Névleges adatok IEC szerint Névleges adatok UL szerint Besorolások

Tanúsítványok

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E258476

Általános rendelési adatok

Version
FieldPower® tápegység, IP65, zárt állapotban, kész állapotban, 20 A, 24 V, DC, IDC-sorkapocs, PUSH IN, M12, A kódolású (IO-Link)
Order No.
2743460000
Type
FP PRO TOP3 24/20 2PIOL
GTIN (EAN)
4050118892130
Qty.
1 Darab

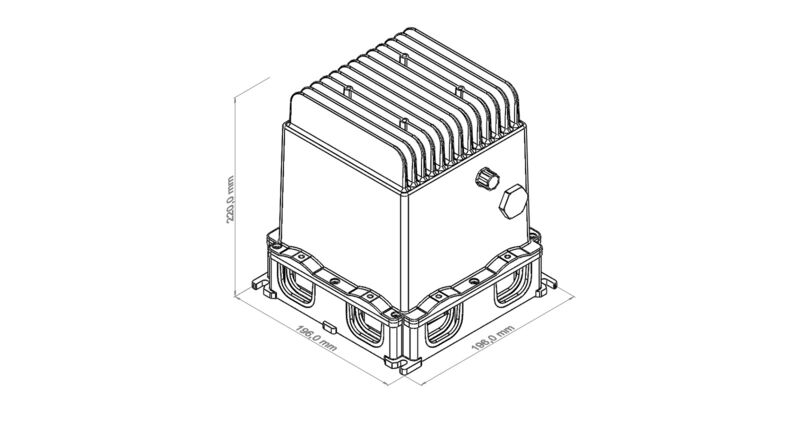

Méretek és tömegek

Depth
220 mm
Mélység (coll)
8,661 inch
Height
196 mm
Magasság (coll)
7,717 inch
Width
196 mm
Szélesség (coll)
7,717 inch
Nettó tömeg
4 256 g

Hőmérsékletek

Tárolási hőmérséklet
-10 °C...60 °C
Üzemi hőmérséklet
-25 °C...45 °C
Üzemi hőmérsékleti tartomány
-25...50 ℃
Indítás
≥ -40 °C
Páratartalom
35…85%, páralecsapódás és fagy nélkül

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
7645f3b1-6db9-495d-9e21-ab1d894aff05

Bemenet

AC current consumption
1,5 A @ 400 V DC / 2 A @ 320 V AC
Courant à la mise sous tension
Max. 10 A
Doporučená záložní pojistka
3 - 5 A, Char C
Frequency range AC
45…65 Hz
Gama de tensión de entrada DC
450...800 V DC (max. 500 V DC az UL508 szerint)
Input fuse (internal)
5 A F (6.3 x 32 mm)
Leiteranschlusstechnik
IDC-sorkapocs
PUSH IN
Rozsah vstupního napětí AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Surge protection
Varisztor

Kimenet

Bekapcsolási késleltetés
1 s
Beállítható névleges áram
Nem
Kimenő feszültség
24 V
Kimenő feszültség típusa
DC
Kimenő feszültség, megjegyzés
(potméterrel beállítható)
Kimenő áram
20 A
Kioldási karakterisztika
lásd a jelleggörbét
Ledaranslutningsteknik
IDC-sorkapocs
PUSH IN
Napięcie wyjściowe, max.
28,8 V
Névleges kimeneti áram U eseténnévl.
20 A 60 °C-on
Potenza erogata
480 W
Surge protection
Varisztor
Выходное напряжение, мин.
22,5 V
정격 출력 전압
24 V DC ± 1 %

Általános adatok

Páratartalom
35…85%, páralecsapódás és fagy nélkül
Rövidzárlat-védelem
Igen
belső
Szabványok
UL 508
Telepítési útmutató
Fedélcsavarok mellékelve
Túlfeszültség kategória
III
II
Védelmi osztály
IP65
zárt állapotban
kész állapotban

Szigetelések koordinálása

Catégorie de surtension
III
II

Bemenet

AC current consumption
1,5 A @ 400 V DC / 2 A @ 320 V AC
Campo tensione d'ingresso DC
450...800 V DC (max. 500 V DC az UL508 szerint)
Frequency range AC
45…65 Hz
Protección de sobretensión
Varisztor
Recommended back-up fuse
3 - 5 A, Char C
Rozsah vstupního napětí AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
유입 전류
Max. 10 A
Bemeneti biztosíték (belső)
5 A F (6.3 x 32 mm)

Kimenet

Bekapcsolási késleltetés
1 s
Beállítható névleges áram
Nem
Kimenő feszültség
24 V
Kimenő feszültség típusa
DC
Kimenő feszültség, max.
28,8 V
Kimenő feszültség, megjegyzés
(potméterrel beállítható)
Kimenő feszültség, min.
22,5 V
Kimenő teljesítmény
480 W
Kimenő áram
20 A
Kioldási karakterisztika
lásd a jelleggörbét
Rated output voltage
24 V DC ± 1 %
Nominal output current for Unom
20 A 60 °C-on

Rögzítési kapacitás

Csatlakoztatási adatok - ág/betáplálás érintkező elem
  • Vezetékcsatlakozás-technika:
    PUSH IN
  • Működtető szerszám hegyének szélessége:
    0,6 x 3,5 mm
  • Csupaszolási hossz:
    14 mm
  • Pólusok száma:
    5
  • Tömör vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Tömör vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Többeres vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Többeres vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Finomsodratú vezeték csatlakozási keresztmetszet, max.:
    10 mm²
  • Finomsodratú vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.:
    0,5 mm²
  • Vezeték csatlakozási keresztmetszet érvéghüvellyel:
    • Érvéghüvely típusa:
      12 mm műanyag gallérral
    • Szabványos:
      DIN 46228/1
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      6 mm²
    • Érvéghüvely típusa:
      12 mm műanyag gallérral
    • Szabványos:
      DIN 46228/4
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      6 mm²
    • Érvéghüvely típusa:
      8 mm műanyag gallérral
    • Szabványos:
      DIN 46228/1
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      6 mm²
    • Érvéghüvely típusa:
      8 mm műanyag gallérral
    • Szabványos:
      DIN 46228/4
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      6 mm²
    • Érvéghüvely típusa:
      Iker érvéghüvelyek
    • Keresztmetszet, min.:
      0,5 mm²
    • Keresztmetszet, max.:
      6 mm²
Csatlakoztatási adatok - áramsín érintkező elem
  • Vezetékcsatlakozás-technika:
    IDC-csupaszolás nélküli csatlakozás
  • Működtető szerszám hegyének szélessége:
    0,6 x 3,5 mm
  • Pólusok száma:
    5
  • Tömör vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Tömör vezeték csatlakozási keresztmetszet, min.:
    1,5 mm²
  • Többeres vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Többeres vezeték csatlakozási keresztmetszet, min.:
    2,5 mm²
  • Finomsodratú vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Finomsodratú vezeték csatlakozási keresztmetszet, min.:
    2,5 mm²
  • Legfinomabb sodratú vezeték csatlakozási keresztmetszet, max.:
    6 mm²
  • Legfinomabb sodratú vezeték csatlakozási keresztmetszet, min.:
    2,5 mm²

Névleges adatok IEC szerint

Névleges adatok IEC szerint biztosíték dugaszhoz
  • Feszültségtípus:
    AC
  • Number of phases:
    3
  • Szabványos:
    IEC 61984, IEC 60947-7-3
  • Rated voltage:
    36 V
  • Névleges lökőfeszültség:
    6 kV
  • Névleges áram:
    12 A
Névleges adatok IEC szerint dugaszcsatlakozóhoz
  • Feszültségtípus:
    DC
  • Szabványos:
    IEC 60947-7-1, IEC 60947-7-2, IEC 61984
  • Rated voltage:
    690 V
  • Névleges lökőfeszültség:
    8 kV
  • Névleges áram (3 terhelt pólus):
    32 A
  • Névleges áram (4 terhelt pólus):
    25 A
Névleges adatok IEC szerint érintkező elemhez
  • Feszültségtípus:
    AC, DC
  • Szabványos:
    IEC 60947-7-1, IEC 60947-7-2
  • Rated voltage:
    800 V
  • Névleges lökőfeszültség:
    8 kV
  • Névleges áram (3 terhelt pólus):
    41 A
  • Névleges áram (4 terhelt pólus):
    25 A

Névleges adatok UL szerint

Névleges adatok UL szerint biztosíték dugaszhoz
  • Rated voltage:
    600 V
  • Megjegyzés:
    UL-listás TC-ER kábelekkel történő használathoz
  • AWG vezeték csatlakozási keresztmetszet, min.:
    AWG 16
  • AWG vezeték csatlakozási keresztmetszet, max.:
    AWG 12
  • Szabványos:
    UL 1059
  • Névleges áram:
    20 A
Névleges adatok UL szerint dugaszcsatlakozóhoz
  • Szabványos:
    UL 1059
  • Megjegyzés:
    UL-listás TC-ER kábelekkel történő használathoz
  • AWG vezeték csatlakozási keresztmetszet, max.:
    AWG 12
  • AWG vezeték csatlakozási keresztmetszet, min.:
    AWG 16
  • Rated voltage:
    600 V
  • Névleges áram:
    20 A
Névleges adatok UL szerint érintkező elemhez
  • Szabványos:
    UL 1059
  • Megjegyzés:
    UL-listás TC-ER kábelekkel történő használathoz
  • AWG vezeték csatlakozási keresztmetszet, max.:
    AWG 10
  • AWG vezeték csatlakozási keresztmetszet, min.:
    AWG 14
  • Rated voltage:
    600 V
  • Névleges áram:
    30 A
Szabványok
UL 508

Besorolások

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
