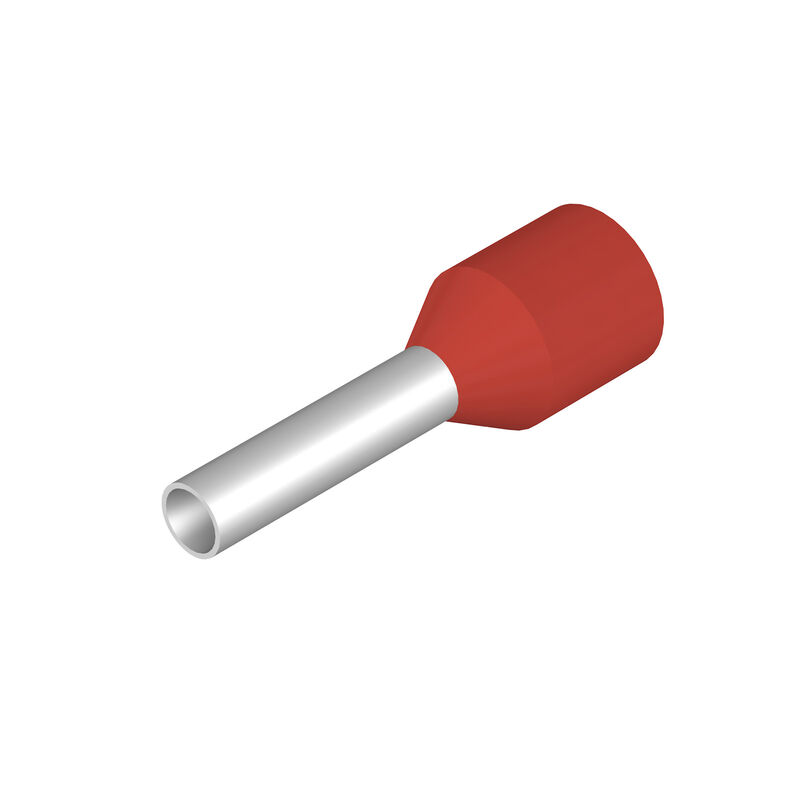

端头H1,5/14S R SV
端头H1,5/14S R SV
图纸

端头H1,5/14S R SV

管状端头, 标准, 10 mm, 8 mm, 红色

商品编号 9025720000
下载技术数据页 工程支持 产品下载
是附件 11 相关商品 2
审批 Allmänna beställningsdata 尺寸和重量 Miljööverenstämmelse för produkt Dati tecnici Kabelové koncovky 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319229/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E499744

Allmänna beställningsdata

版本
管状端头, 标准, 10 mm, 8 mm, 红色
Číslo objednávky
9025720000
类型
H1,5/14S R SV
GTIN (EAN)
4008190072681
数量
500 PC
包装
分包包装

尺寸和重量

净重
0.138 g

Miljööverenstämmelse för produkt

RoHS 合规状态
Kompatibel utan undantag
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

Dati tecnici

物品描述
플라스틱 슬리브 포함 와이어 종단 페룰, 특수 크기, 빨간색
类型
Standard

Kabelové koncovky

L1（mm）
14 mm
剥线长度
10 mm
塑料套厚度 (S2)
0.25 mm
导线压接面积
1.5 mm²
导线最大压接面积 AWG
AWG 16
插针镀层直径 (D1)
1.7 mm
插针镀层长度 (L2)
8 mm
环直径(D2)
4 mm
金属管厚度(S1)
0.15 mm
颜色编码
Weidmueller

分类

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
