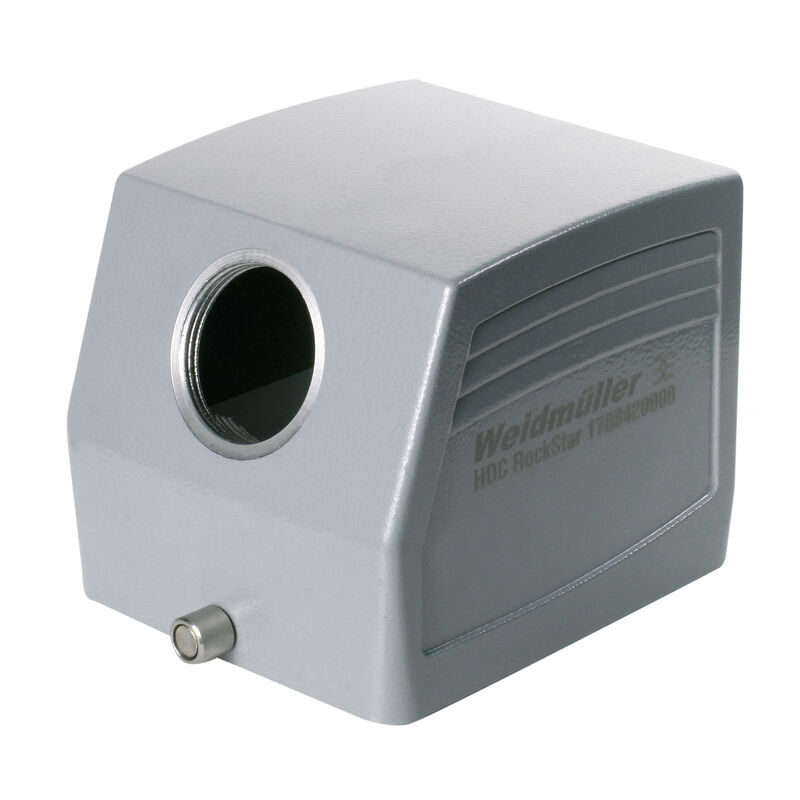

CAP. HDC 32B TSLU 1M32G
CAP. HDC 32B TSLU 1M32G

CAP. HDC 32B TSLU 1M32G

HDC - cajas, Tamaño de instalación: 10, Tipo de protección: IP65, en estado conectado, Entrada de cable, lateral, Caja de conector, Enclavamiento longitudinal en la parte inferior, Estándar, Dimensiones de las entradas de cable: M 32

N.º de artículo 1788420000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 7 es accesorio de 7 Productos relacionados 2
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Dimensiones Datos generales Versión Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E92202

Datos generales para pedido

Versión
HDC - cajas, Tamaño de instalación: 10, Tipo de protección: IP65, en estado conectado, Entrada de cable, lateral, Caja de conector, Enclavamiento longitudinal en la parte inferior, Estándar, Dimensiones de las entradas de cable: M 32
Código
1788420000
Tipo
HDC 32B TSLU 1M32G
GTIN (EAN)
4032248205950
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
108,5  mm
Profundidad (pulgadas)
4,272  inch
Altura
79  mm
Altura (pulgadas)
3,11  inch
Anchura
82,5  mm
Anchura (pulgadas)
3,248  inch
Peso neto
345,84  g

Temperaturas

Temperatura límite
-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%
Resistencia química
  • Sustancia:
    Acetona
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Aceite de perforación
  • Resistencia química:
    Resistente
  • Sustancia:
    Diésel
  • Resistencia química:
    Resistente
  • Sustancia:
    Alcohol etílico
  • Resistencia química:
    Resistente
  • Sustancia:
    Aceite de transmisión
  • Resistencia química:
    Resistente
  • Sustancia:
    Aceite hidráulico
  • Resistencia química:
    Resistente
  • Sustancia:
    Refrigerante
  • Resistencia química:
    Resistente
  • Sustancia:
    Bencina de petróleo
  • Resistencia química:
    Resistente
  • Sustancia:
    Transpiración
  • Resistencia química:
    Resistente
  • Sustancia:
    Gasolina Premium
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Agua
  • Resistencia química:
    Resistente
  • Sustancia:
    UV
  • Resistencia química:
    Inestable
  • Sustancia:
    Ozono
  • Resistencia química:
    Inestable

Dimensiones

Altura capota B
79  mm
Anchura capota C
82,5  mm
Entrada de cable
con tuerca
Longitud, caja
94  mm

Datos generales

Carcasas EMC
No
Material capotas
Fundición inyectada de aluminio
Material elemento de bloqueo
Acero inoxidable
Par de apriete
2  Nm
Superficie
Esmalte en polvo
Tipo de protección
IP65
en estado conectado

Versión

BG
10
Color (RAL)
RAL 7035
Dimensiones de las entradas de cable
M 32
Diseño
Estándar
Entrada de cable
con tuerca
Indicado para ModuPlug®
Sí
Número de entradas de cable en la parte lateral
1
Número de entradas de cable en la parte superior
0
Par de apriete
2  Nm
Parte superior/Parte inferior/Tapa
Parte superior
Tamaño de instalación
10
Tipo
Conector macho
Tipo de enclavamiento
Enclavamiento longitudinal
Tuercas (internas)
M 32
Versión, cajas
Entrada de cable, lateral
Caja de conector
Versión, sistema de cierre
Enclavamiento longitudinal en la parte inferior

Clasificaciones

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
