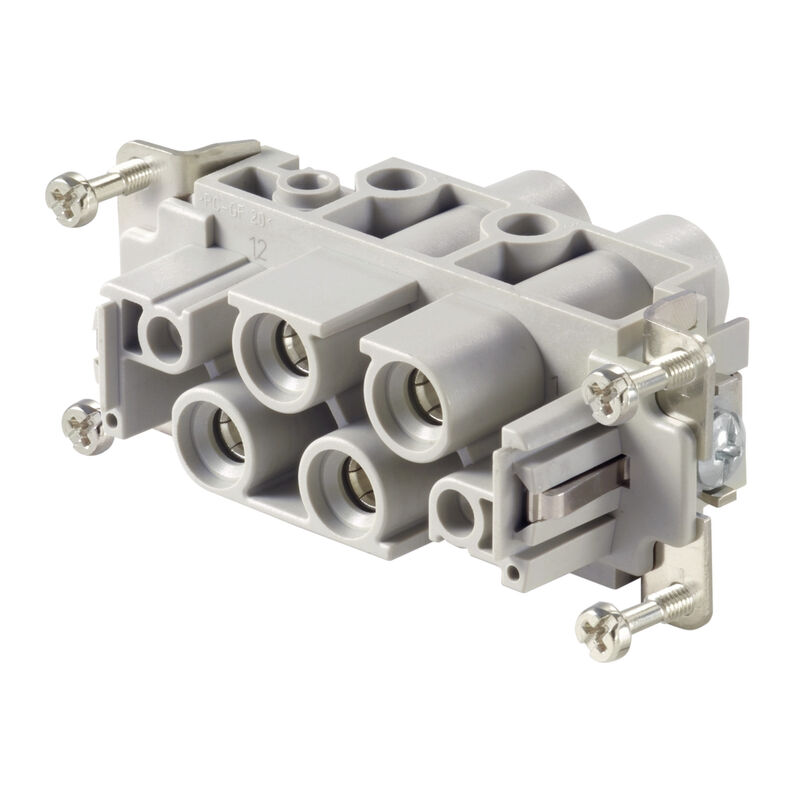

HDC S4/2 FS
HDC S4/2 FS
HDC S4/2 FS

HDC S4/2 FS

HDC - Kontakt, Hylsa, 830 V, 80 A, Antal poler: 6, Skruvanslutning, Installationsstorlek: 6

Produkt-ID 1023230000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 4
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Mått Allmänna data Anslutningsdata PE Effektkontakt Signalkontakt Utförande Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Allmänna beställningsdata

Utförande
HDC - Kontakt, Hylsa, 830 V, 80 A, Antal poler: 6, Skruvanslutning, Installationsstorlek: 6
Art.nr.
1023230000
Typ
HDC S4/2 FS
GTIN (EAN)
4032248739301
Förp.
1 items

Mått och vikter

Djup
84,5 mm
Byggdjup (tum)
3,327 inch
Höjd
46,2 mm
Bygghöjd (tum)
1,819 inch
Bredd
34 mm
Byggbredd (tum)
1,339 inch
Nettovikt
109 g

Temperaturer

Gränsvärde, temperatur
-40 °C ... 125 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Kemikaliebeständighet
  • Innehåll:
    Aceton
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Ammoniak, vattenhaltig
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Bensin
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Bensen
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Dieselolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Ättiksyra, koncentrerad
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Kaliumhydroxid
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Metanol
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Motorolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Lut, utspädd
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Klorfluorkolväten
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Utomhusanvändning
  • Kemisk beständighet:
    Villkorligt beständigt

Mått

Bredd
34 mm
Höjd hylsa
46,2 mm
Längd sockel
84,5 mm

Allmänna data

Skruvanslutning
Antal effektkontakter
4
Antal signalkontakter
2
Basic material
Kopparlegering
BG
6
Colour
beige
Groupe de matériaux isolants
IIIa
Insulation resistance
1010 Ω
Låg rökutveckling enligt DIN EN 45545-2
Ja
Märkstötspänning (DIN EN 61984)
8 kV
Märkström (DIN EN 61984)
80 A
Matériau isolant
PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad)
Märkspänning enligt UL/CSA
600 V AC/DC
Número de polos
6
PE-csatlakozás max. meghúzási nyomatéka
2,5 Nm
Plugging cycles, gold
≥ 500
Rated voltage (DIN EN 61984)
830 V
Series
MixMate
Steckzyklen Ag
≥ 500
Surface
Silver passiverad
Tamaño de instalación
6
Tightening torque
2,2 Nm
Tipo
Hylsa
UL 94 flammability rating
V-0
Volume resistance
≤1 mΩ
Момент затяжки, мин., соединение PE
2 Nm
오염 심각도
3

Anslutningsdata PE

Anslutningstyp PE
Skruvanslutning
Avisoleringslängd PE-anslutning
13 mm
Klingmått slits (PE-anslutning)
SD 1,2 x 6,5
Ledaranslutningsarea AWG (PE), max.
AWG 6
Ledardiameter, AWG (PE), min.
AWG 20
Montageskruv
M 5
Märkarea
16 mm²
Tightening torque, max. PE connection
2,5 Nm
Tightening torque, min. PE connection
2 Nm

Effektkontakt

Anslutningsområde, effektkontakt, max
16 mm²
Anslutningsområde, effektkontakt, min.
1,5 mm²
Anslutningstyp effektkontakt
Skruvanslutning
Avisoleringslängd effektkontakt
15 mm
Märkspänning (DIN EN 61984) effektkontakt
830 V
Märkström (DIN EN 61984) effektkontakt
80 A
Märkström för signalkrets (cUR)
  • Ledaranslutningsarea, genomsnitt:
    AWG 14
  • Märkström:
    12 A
Märkström för signalkrets (UR)
  • Ledaranslutningsarea, genomsnitt:
    AWG 14
  • Märkström:
    16 A
Märkström för strömkrets (cUR)
  • Ledaranslutningsarea, genomsnitt:
    AWG 14
  • Märkström:
    15 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 12
  • Märkström:
    25 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 10
  • Märkström:
    29 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 8
  • Märkström:
    33 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 6
  • Märkström:
    35 A
Märkström för strömkrets (UR)
  • Ledaranslutningsarea, genomsnitt:
    AWG 14
  • Märkström:
    30 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 12
  • Märkström:
    35 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 10
  • Märkström:
    50 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 8
  • Märkström:
    70 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 6
  • Märkström:
    80 A
Märkstötspänning (DIN EN 61984) effektkontakt
8 kV
Poltal effektkontakt
4
Åtdragningsmoment, max.
2,2 Nm
Åtdragningsmoment, min.
0,5 Nm

Signalkontakt

AF-byggstorlek, signalkontakt
SD 0,6 x 3,5
Anslutningsområde, signalkontakt, max.
2,5 mm²
Anslutningsområde, signalkontakt, min.
0,5 mm²
Anslutningstyp signalkontakt
Skruvanslutning
Avisoleringslängd signalkontakt
8 mm
Märkspänning (DIN EN 61984) signalkontakt
400 V
Märkström (DIN EN 61984) signalkontakt
16 A
Märkstötspänning (DIN EN 61984) signalkontakt
6 kV
Poltal signalkontakt
2
Åtdragningsmoment, max.
2,2 Nm
Åtdragningsmoment, min.
0,5 Nm

Utförande

Skruvanslutning
Avisoleringslängd nominellt
15 mm
BG
6
Genomgångsmotstånd (6)
≤1 mΩ
Grundläggande material
Kopparlegering
Installationsstorlek
6
Klingmått slits (skruvanslutning)
SD 0,8 x 4,0
Klämskruv
M 6
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
16 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, AWG, max
AWG 6
Ledardiameter, AWG, min.
AWG 16
Ledardiameter, entrådig max.
16 mm²
Ledardiameter, entrådig min.
0,5 mm²
Ledardiameter, fintrådig, max.
16 mm²
Ledardiameter, max.
16 mm²
Ledardiameter, min.
1,5 mm²
Yta
Silver passiverad

Viktig hänvisningstext

Produktinformation
PE-anslutning via stickkontakt/honkontakt Anslutningsområde:
0,5–16 mm² (0,5 mm² med AEH)
10–16 mm² (med ringkabelsko)


Klassificeringar

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
