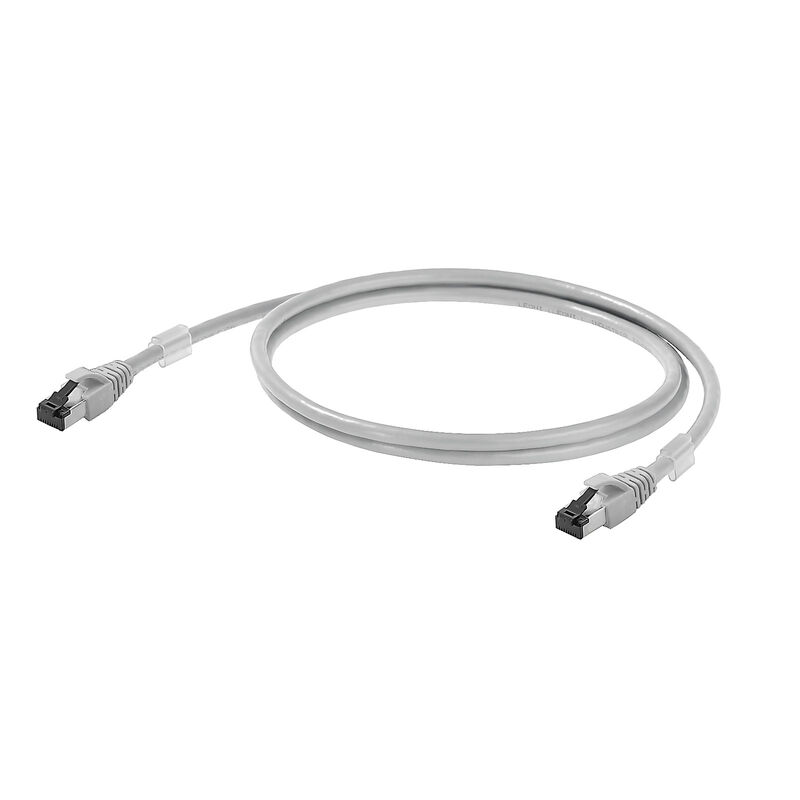

IE-C6FP8LD0700M40M40-D
IE-C6FP8LD0700M40M40-D
Koppling
IE-C6FP8LD0700M40M40-D
Profilritning

IE-C6FP8LD0700M40M40-D

Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 70 m

Produkt-ID 1165940700
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Använda produkter 33
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Elektriska egenskaper Allmänna standarder Normer Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Anslutningsstickpropp Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319218/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

Allmänna beställningsdata

Utförande
Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 70 m
Art.nr.
1165940700
Typ
IE-C6FP8LD0700M40M40-D
GTIN (EAN)
4032248956371
Förp.
1 items

Mått och vikter

Längd
70 m
Bygglängd (tum)
2 755,906 inch
Nettovikt
2 435 g

Temperaturer

Lagertemperatur
-20 °C...60 °C
Drifttemperatur
-20 °C...60 °C
Installation temperature
0 °C...50 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Elektriska egenskaper

50 °C에서 전류 전달 용량
1 A
PoE / PoE+
enligt IEEE 802.3at

Allmänna standarder

Alkalmazásfüggő kommunikációs kábeles berendezések
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Csatlakozó, standard
IEC 60603-7-51
N&deg; Certificato (cULus)
E316369

Normer

Csatlakozó, standard
IEC 60603-7-51

Kabeluppbyggnad

Övertäckning skärmflätning
60 %
Anordning ledare
tvinnat par
Antal ledare
8
Färgsekvens ledare - ledarpar
vit - blå, vit - orange, vit - grön, vit - brun
Isolering
PE
Isoleringsdiameter
1,04 mm
Manteldiameter, max.
5,9 mm
Manteldiameter, min.
5,5 mm
Material mantel
LSZH
Przewody plecione
7
Samlingsskärm
Skärmflätning av koppartråd
Shielding
S/FTP
Skärmning ledarpar
Aluminiumfolie
Сечение
4*2*AWG 27/7 - 4*2*0,1 mm²
Цвет оболочки
grå

Elektriska egenskaper kabel

Avskärmningsklass motsvarande EN 50174-2
d
Driftspänning (UL-märkning)
30 V AC / 42.4 V DC
Driftsspänning
50 V DC
Fördröjd snedställning
2,5 ns/100m
Kapacitet vid 1 kHz
46 nF/km
Karakteristisk impedans
100 ± 15 Ω vid 1-100 MHz
Kategori
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Kopplingsdämpning upp till 1000 MHz
80 dB
Kopplingsmotstånd vid 10 MHz/m
5 mΩ
Motståndsdifferens
5 %
Provspänning ledare-ledare-skärm
2.5 kV / DC i 2 sek
Överföringshastighet
10 Gbit/s

Mekaniska egenskaper och materialegenskaper kabel

Böjradie min, unik
4 x kabeldiameter
Flamhärdighet
enligt IEC 60332-2-2
enligt IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Färgkod
grå
Halogener
halogenfri, enligt IEC 60754-2

Anslutningsstickpropp

Stickkontakt höger
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade
Stickkontakt vänster
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt vänster

Stickkontakt vänster
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Stickkontakt höger
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
