IE-PS-SCRJ1-POF
IE-PS-SCRJ1-POF

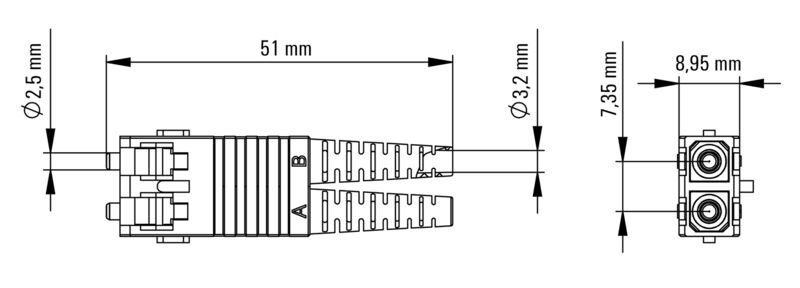

Dibujo acotado

IE-PS-SCRJ1-POF

Conector de fibra óptica, Conector SCRJ, POF, IP20

N.º de artículo 1206720000
Descargar hoja de datos Descargas de productos
Accesorios 3 Productos relacionados 6
Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos generales Normas generales Clasificaciones Homologaciones

Datos generales para pedido

Versión
Conector de fibra óptica, Conector SCRJ, POF, IP20
Código
1206720000
Tipo
IE-PS-SCRJ1-POF
GTIN (EAN)
4032248988570
Cantidad
10  Pieza

Dimensiones y pesos

Profundidad
51  mm
Profundidad (pulgadas)
2,008  inch
Altura
14,7  mm
Altura (pulgadas)
0,579  inch
Anchura
8,95  mm
Anchura (pulgadas)
0,352  inch
Peso neto
17,9  g

Temperaturas

Temperatura de servicio
-20 °C...80 °C
Humedad
0...93 % de humedad rel.

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Datos generales

Atenuación por inserción
≤ 1,0 dB
Ciclos de enchufado
1000
Color
amarillo
negro
Conexión 1
SCRJ
Conexión 2
Sistema de conexión rápido: prensado, corte
Descripción del artículo
Conector SCRJ, POF
Diámetro de cable individual, máx.
2,3  mm
Diámetro de cable individual, mín.
2,1  mm
Fuerza de extracción del cable, mín.
100  N
Humedad
0...93 % de humedad rel.
Material capotas
PC UL 94 V0
Material de la carcasa del conector
Fundición inyectada de zinc
niquelado
Material manguito
Alpaca
Material manguito con protección antidoblado
TPE
Material manguito de crimpado
Cobre
niquelado
Material muelle de compresión
Acero inoxidable
Material tapa protectora del polvo
TPE
Tipo de fibra
POF
Tipo de protección
IP20

Normas generales

Conector norma
IEC 61754-24
Núm. de certificación (UL)
E477798

Clasificaciones

ETIM 6.0
EC001122
ETIM 7.0
EC001122
ETIM 8.0
EC001122
ETIM 9.0
EC001122
ETIM 10.0
EC001122
ECLASS 9.0
19-17-01-22
ECLASS 9.1
19-17-01-22
ECLASS 10.0
19-17-01-22
ECLASS 11.0
19-17-01-22
ECLASS 12.0
19-17-01-22
ECLASS 13.0
19-17-01-22
ECLASS 14.0
19-17-01-22
ECLASS 15.0
19-17-01-22

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UL)
E477798
