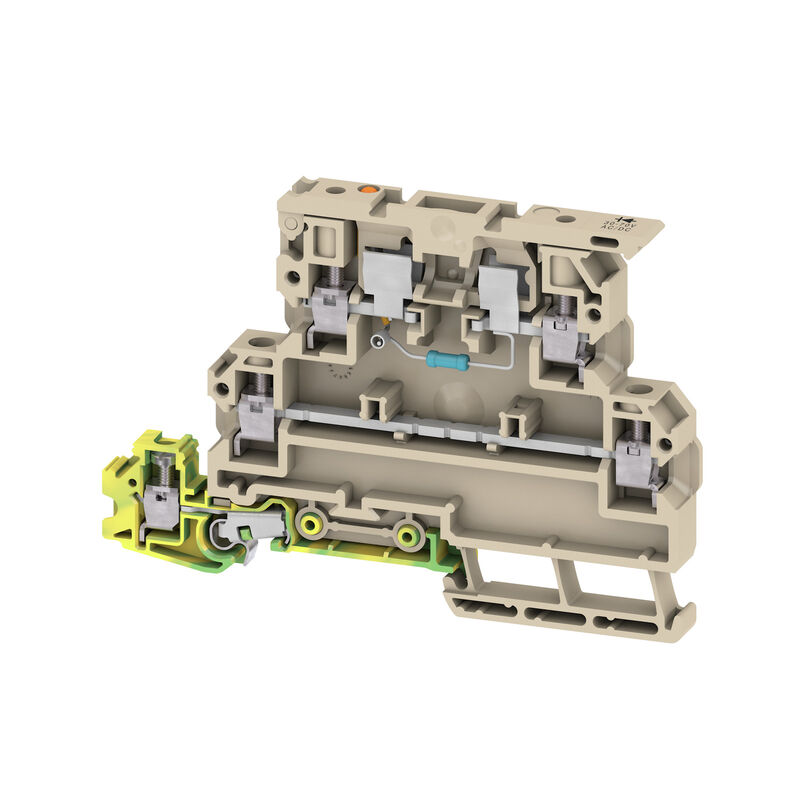

KDKS 1PE/LLC 30-70V AC/DC
제품 이미지
KDKS 1PE/LLC 30-70V AC/DC

KDKS 1PE/LLC 30-70V AC/DC

퓨즈 단자대, 스크류 결선, 진한 베이지색, 4 mm², 6.3 A, 70 V, 결선 수: 3, 레벨 수: 3, TS 35

항목 번호 1518330000
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
액세서리 21 관련 제품 233
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 등급 데이터 UL 등급 데이터 중요 참고 사항 제품 이미지 분류

승인

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

일반 주문 데이터

Versión
퓨즈 단자대, 스크류 결선, 진한 베이지색, 4 mm², 6.3 A, 70 V, 결선 수: 3, 레벨 수: 3, TS 35
Référence
1518330000
Type
KDKS 1PE/LLC 30-70V AC/DC
GTIN (EAN)
4050118325607
Qty.
50 items

치수 및 중량

Depth
65 mm
깊이 (인치)
2.559 inch
Height
91 mm
Height (inches)
3.583 inch
Width
8 mm
Width (inches)
0.315 inch
순중량
29.3 g

온도

Lagertemperatur
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-50 °C
Continuous operating temp., max.
120 °C

환경 제품 규정 준수

RoHS-kompatibilitetsstatus
준수, 예외 존재
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7cI
REACH SVHC
Ne SVHC nad 0,1 wt%

자재 데이터

Basic material
Wemid
Barevný
dark beige
UL 94 가연성 등급
V-0

시스템 사양

Version
스크류 결선
퓨즈 아이솔레이터
PE 결선 사용
커넥터 없는 한쪽 끝
엔드 커버 플레이트 필요
예
전위 수
3
Number of levels
3
Number of clamping points per level
2
Number of potentials per tier
1
레벨 내부 교차 결선
아니요
Przyłącze PE
예
장착 레일
TS 35
N-기능
아니요
PE 기능
예
PEN 기능
아니요

추가 기술 데이터

개방측
오른쪽
장착 유형
스냅온
폭발 테스트 버전
아니요

클램프용 전선(추가 결선)

Typ připojení, další připojení
스크류 결선

클램프용 컨덕터(정격 결선)

4 mm²
Clamping range, min.
0.33 mm²
Clamping screw
M 3
Conductor embornable
  • 결선 규격:
    스크류 결선
  • 도체 결선 단면적:
    • 유형:
      단선, H05(07) V-U
    • 최소:
      0.5 mm²
    • 최대:
      4 mm²
    • 공칭:
      4 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 최소:
        9 mm
      • 최대:
        9 mm
    • 조임 토크:
      • 최소:
        0.5 Nm
      • 최대:
        1 Nm
  • 결선 규격:
    스크류 결선
  • 도체 결선 단면적:
    • 유형:
      꼬임, H07V-R
    • 최소:
      1.5 mm²
    • 최대:
      4 mm²
    • 공칭:
      4 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 최소:
        9 mm
      • 최대:
        9 mm
    • 조임 토크:
      • 최소:
        0.5 Nm
      • 최대:
        1 Nm
  • 결선 규격:
    스크류 결선
  • 도체 결선 단면적:
    • 유형:
      단선, H05(07) V-U
    • 최소:
      0.5 mm²
    • 최대:
      4 mm²
    • 공칭:
      4 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 최소:
        9 mm
      • 최대:
        9 mm
    • 조임 토크:
      • 최소:
        0.5 Nm
      • 최대:
        1 Nm
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0.33 mm²
Connection direction
측면
Dimens. caña destornillador
0.6 x 3.5 mm
Drehmomentstufe mit Elektroschrauber Typ DMS
2
Gauge to IEC 60947-1
A3
Ledardiameter, fintrådig, max.
4 mm²
Number of connections
3
Sección del conductor, flexible, mín.
0.33 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0.33 mm²
Stripping length
9 mm
Tightening torque, max.
1 Nm
Tightening torque, min.
0.5 Nm
Type of connection
스크류 결선
Type of connection 2
스크류 결선
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 22
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section, finely stranded, min.
0.33 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, solid core, max.
4 mm²
Wire connection cross-section, solid core, min.
0.33 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0.33 mm²

CSA 등급 데이터

Corrente Gr C (CSA)
25 A
Nr certyfikatu (CSA)
200039-70000261
Ström Gr B (CSA)
25 A
Tensione Gr C (CSA)
150 V
Wire cross section max. (CSA)
12 AWG
Напряжение, класс B (CSA)
300 V
电压大小 D（CSA）
300 V
와이어 단면적 최소(CSA)
26 AWG
전류 크기 D(CSA)
10 A

일반

Nosná lišta
TS 35
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 22
표준 규격
IEC 60947-7-1
IEC 60947-7-2
IEC 60947-7-3

등급 데이터

정격 단면적
4 mm²
정격 전압
70 V
인접 단자대에 대한 정격 전압
500 V
정격 DC 전압
70 V
정격 전류
6.3 A
Current at maximum wires
6.3 A
표준 규격
IEC 60947-7-1
IEC 60947-7-2
IEC 60947-7-3
IEC 60947-7-x에 따른 체적 저항률
1 mΩ
정격 임펄스 내전압
6 kV
IEC 60947-7-x 규격 전력 손실
1.02 W
Степень загрязнения
3
서지 전압 범주
III

UL 등급 데이터

인증 번호(UR)
E60693
전류 크기 B(UR)
20 A
전류 크기 C(UR)
20 A
전압 크기 B(UR)
250 V
전압 크기 C(UR)
300 V
컨덕터 크기 팩토리 결선 최대(UR)
12 AWG
컨덕터 크기 팩토리 결선 최소(UR)
26 AWG
컨덕터 크기 필드 결선 최대(UR)
12 AWG
컨덕터 크기 필드 결선 최소(UR)
22 AWG

중요 참고 사항

Product information
전압은 선택된 퓨즈 요소 또는 선택된 표시등에 따라 달라집니다

제품 이미지

Illustration title 02
제품 이미지
이미지 부제목-02
그림과 유사

분류

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
