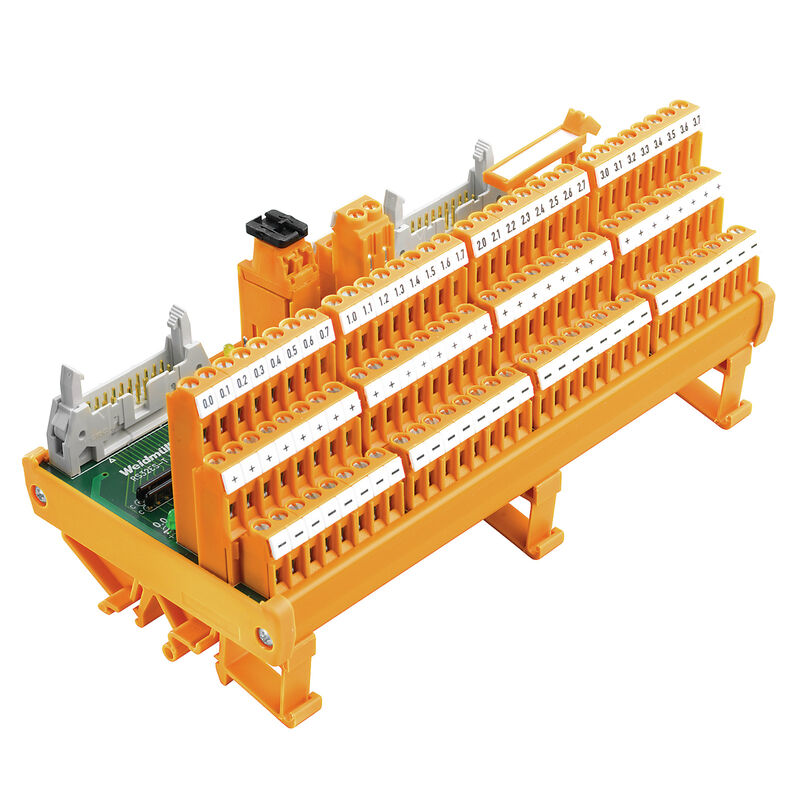

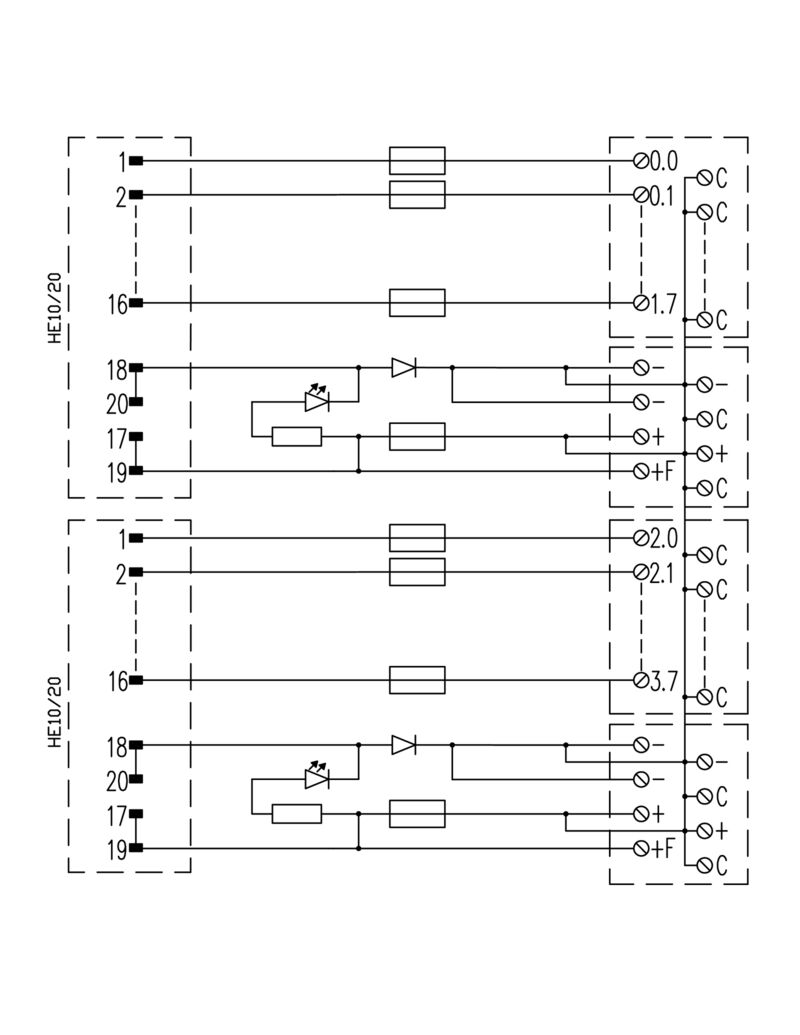

Schnittstelle, RS, LED, 3-Draht, Schraubanschluss

Art.-Nr. 9445970000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 35
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Angaben Dati di collegamento Bemessungsdaten Isolationskoordinaten (EN50178) Csatlakozó mező Anschluss Versorgung Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Schnittstelle, RS, LED, 3-Draht, Schraubanschluss
Best.-Nr.
9445970000
Art
RS 32IO 3W L H S
GTIN (EAN)
4032248253074
Qty.
1 Stück

Abmessungen und Gewichte

Tiefe
72 mm
Tiefe (inch)
2,835 inch
Höhe
87 mm
Höhe (inch)
3,425 inch
Breite
176 mm
Breite (inch)
6,929 inch
Nettogewicht
421 g

Temperaturen

Lagertemperatur
-40...60 °C
Betriebstemperatur
-25...50 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Allgemeine Angaben

LED-Statusanzeige pro Kanal
grün
Trennung je Kanal
Nein
Art des Prüfpunktes
Nein
Fusible par voie
Nein
Versorgungsspannungs-LED-Status
gelb
Spannungsversorgungssicherung
3,15 A
Massepolarität
Ja

Dati di collegamento

Anschluss (Feldseite)
LP3R 5.08mm
Anschluss (Steuerseite)
IEC60603-13 / DIN41651 규격의 2 x 플러그인 커넥터
Anzahl der Pole (Steuerungsseite)
2x20-pole plug
Verdrahtungssytem
3-Draht

Bemessungsdaten

Betriebsspannung
24 V DC ± 10%
Maximalstrom pro Kanal
1 A
Betriebsstrom Gesamt
2 A

Isolationskoordinaten (EN50178)

Entsprechend
DIN EN 50178
Bemessungsisolationsspannung
< 50 V AC
Überspannungskategorie
III
Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
0,8 kV
Durchschlagsfestigkeitsprüfung AC
0,35 kV

Csatlakozó mező

Abisolierlänge
6 mm
Anzugsmoment, max.
0,6 Nm
Anzugsmoment, min.
0,5 Nm
Art der Verbindung
Screw connection
Fest, max. H05(07) V-U
6 mm²
Fest, min. H05(07) V-U
0,5 mm²
Flexibel mit Hülse, max.
2,5 mm²
Flexibel mit Hülse, min.
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Hülse mit Kunststoffkragen, max.
2,5 mm²
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0,13 mm²
Leiteranschlussquerschnitt max. AWG
AWG 12
Leiteranschlussquerschnitt min. AWG
AWG 26

Anschluss Versorgung

Art der Verbindung
Schraubanschluss
Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
6 mm²
Fest, min. H05(07) V-U
0,5 mm²
Fest, max. H05(07) V-U
6 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
4 mm²
Flexible with sleeve, max.
2,5 mm²
Pružné s objímkou, min.
0,5 mm²
Hülse mit Kunststoffkragen, max.
2,5 mm²
Průřez vodiče, min. AWG
AWG 26
Section du conducteur, max. AWG
AWG 12
Meghúzási nyomaték, min.
0,5 Nm
조임 토크, 최대
0,6 Nm
Длина снятия изоляции
6 mm

Klassifikationen

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
