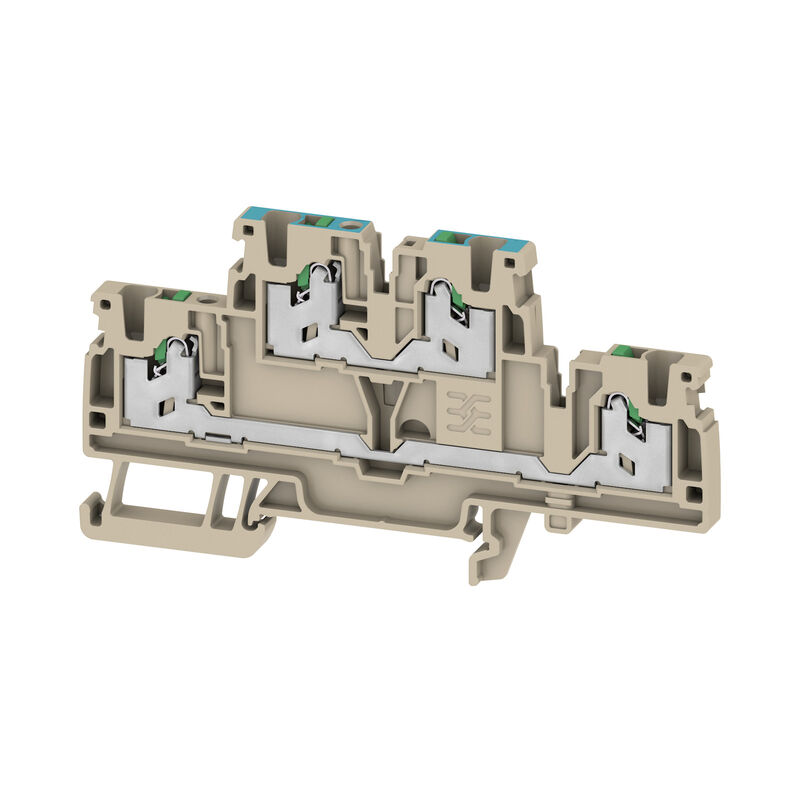

S2T 2.5 N-FT
S2T 2.5 N-FT
S2T 2.5 N-FT
S2T 2.5 N-FT
S2T 2.5 N-FT

S2T 2.5 N-FT

다충 모듈형 단자대, SNAP IN, 진한 베이지색, 2.5 mm², 800 V, 결선 수: 4, 레벨 수: 2, TS 35, V-0

N. articolo 2902420000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 87 Prodotti correlati 1077
Approvals Általános rendelési adatok Dimensions and weights Températures Conformité environnementale du produit Datos del material Datos nominales IECEx/ATEX parametry systemu Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Rating data Dati dimensionamento secondo UL Klasyfikacje

Approvals

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
N° certificato (cURusEX)
E184763

Általános rendelési adatok

Versione
다충 모듈형 단자대, SNAP IN, 진한 베이지색, 2.5 mm², 800 V, 결선 수: 4, 레벨 수: 2, TS 35, V-0
N. d’ordine
2902420000
Tipo
S2T 2.5 N-FT
GTIN (EAN)
4099986004832
CPZ
50 Pezzo

Dimensions and weights

Profondità
52 mm
깊이 (인치)
2,047 inch
Posizione verticale
95 mm
Wysokość (cale)
3,74 inch
Larghezza
5,1 mm
Width (inches)
0,201 inch
Peso netto
15,177 g

Températures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformité environnementale du produit

Stato conformità RoHS
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Datos del material

Materiale di base
Wemid
Colori
Beige scuro
Colore elementi di azionamento
verde
Classe d'infiammabilità UL 94
V-0

Datos nominales IECEx/ATEX

N° certificato (ATEX)
TUEV22ATEX8925U
N° certificato (IECEX)
IECEXTUR22.0073U
Tensione max. (ATEX)
550 V
Corrente (ATEX)
19 A
Sezione cavo max (ATEX)
2.5 mm²
Tensione max. (IECEX)
550 V
Corrente (IECEX)
19 A
Sezione cavo max (IECEX)
2.5 mm²

parametry systemu

Piastra terminale (necessaria)
Tak
Numero di potenziali
2
Numero di piani
2
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

Aaltri dati tecnici

bloccabile
No
Esecuzione a prova di esplosione
No
Lati aperti
destra
Tipo di fissaggio
Snap-on
Tipo di montaggio
TS 35

Conduttori allacciabili (collegamento di dimensionamento)

2,5 mm²
Calibro a norma 60 947-1
A2
Campo di sezioni, min.
0,34 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
10 mm
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 22
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,34 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,34 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,34 mm²
Sezione di collegamento cavo, nucleo rigido, max.
2,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,34 mm²
Sezione di collegamento, flessibile, min.
0,34 mm²
Sezione di collegamento, semirigida, max.
2,5 mm²
Sezione di collegamento, semirigida, min.
0,34 mm²
Terminali doppi, max.
0,75 mm²
Terminali doppi, min.
0,5 mm²
Tipo di collegamento
SNAP IN
Tipo di collegamento 2
SNAP IN

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
20 A
Corrente Gr C (CSA)
20 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
227442-80219640
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
22 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 22

Rating data

Sezione di dimensionamento
2,5 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
22 A
Corrente con conduttore max.
22 A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
0,77 W
Classe di sovratensione
III
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr B (cURus)
20 A
Corrente Gr C (cURus)
20 A
Corrente Gr D (cURus)
5 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
22 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
22 AWG
N° certificato (cURus)
E60693
Tensione Gr B (cURus)
600 V
Tensione Gr C (cURus)
600 V
Tensione Gr D (cURus)
600 V

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
