SAIL-M12GM12G-3-10.1U
SAIL-M12GM12G-3-10.1U
Dibujo acotado
Male, straight
SAIL-M12GM12G-3-10.1U
Dibujo acotado
Straight socket
SAIL-M12GM12G-3-10.1U
Esquema de polos
Twin male connector
SAIL-M12GM12G-3-10.1U
Esquema de polos
Socket
SAIL-M12GM12G-3-10.1U
Esquema de conexiones
Schaltbild

SAIL-M12GM12G-3-10.1U

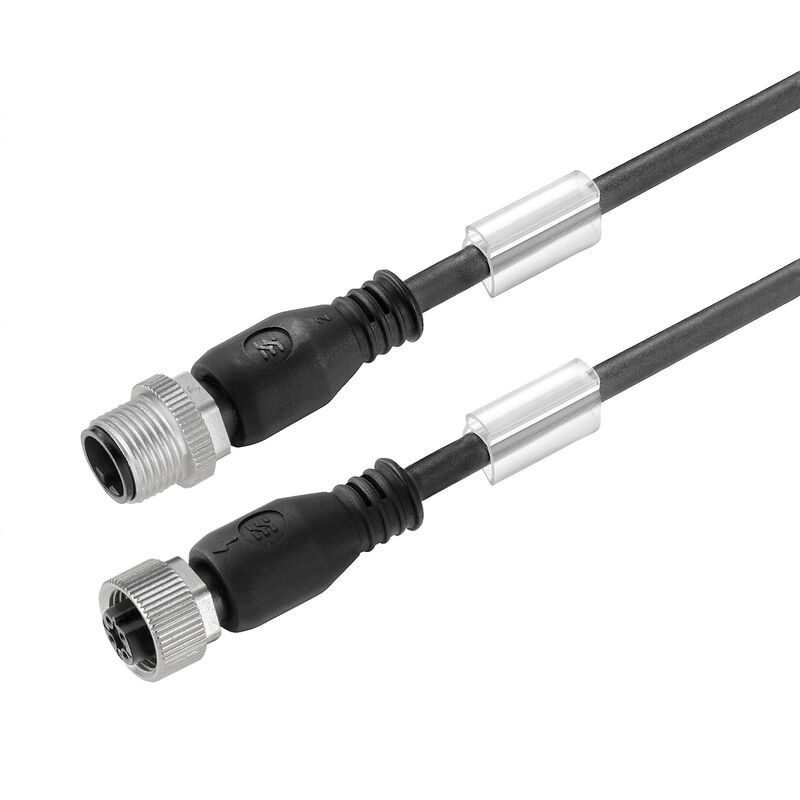

Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 3, 10.1 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 9457231010
Descargar hoja de datos Descargas de productos
Productos relacionados 82
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 3, 10.1 m, Macho, recto - Hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Código
9457231010
Tipo
SAIL-M12GM12G-3-10.1U
GTIN (EAN)
4050118627251
Cantidad
1  Pieza

Dimensiones y pesos

Diámetro
3,8  mm
Peso neto
241  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Aceleración
5  m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Sí
Ciclos de flexión
12 mi
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
negro
Código de color
marrón
azul
negro
Diámetro exterior
3.8 mm ± 0.15 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...60 °C
Halógenos
No
Longitud de cable
10,1  m
Longitud de torsión
1  m
Longitud del conductor configurable
Sí
Material de la funda
PUR
Material de la funda higroscópico
Yes
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de polos
3
Radio de flexión mín., con movimiento
10 x diámetro del cable
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
180  °/m
Resistencia al aceite
Sí
Resistente a hidrólisis y microbios
Sí
Resistente a las salpicaduras de soldadura
No
Retardo de llama
In accordance with UL1581 UL / CUL FT2
Según la norma IEC 60332-2-2
Reticulado por radiación
No
Sección del conductor
0,34  mm²
Sin LABS
Sí
Velocidad
3,33  m/s

Datos técnicos generales

Ciclos de enchufado
≥ 100
Corriente nominal
4  A
Grado de polución
3
LED
No
Material capotas
PUR
Material del anillo roscado
Fundición inyectada de cinc
Rango de temperatura caja
-25…+85 °C
Resistencia a vibraciones e impactos conforme a
Sección B
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12 / M12
Superficie de contacto
bañado en oro
Tensión nominal
250  V
Tipo de protección
IP65
IP66
IP67
IP68
atornillado
IP69
Versión
Macho, recto - Hembra, recto

Propiedades eléctricas

Resistencia del aislamiento
108 Ω
Tensión nominal
250  V

Normas

Resistencia a vibraciones e impactos conforme a
Sección B

Conector izquierdo

Clavija de conexión izquierda
M12, Con codificación A, IP69, contacto macho, recto, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha
M12, Con codificación A, IP69, contacto hembra, recto, Plástico, no apantallado

Imágenes del producto

Título de ilustración-08
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
