SAISGP-M-4A-4/8-P12

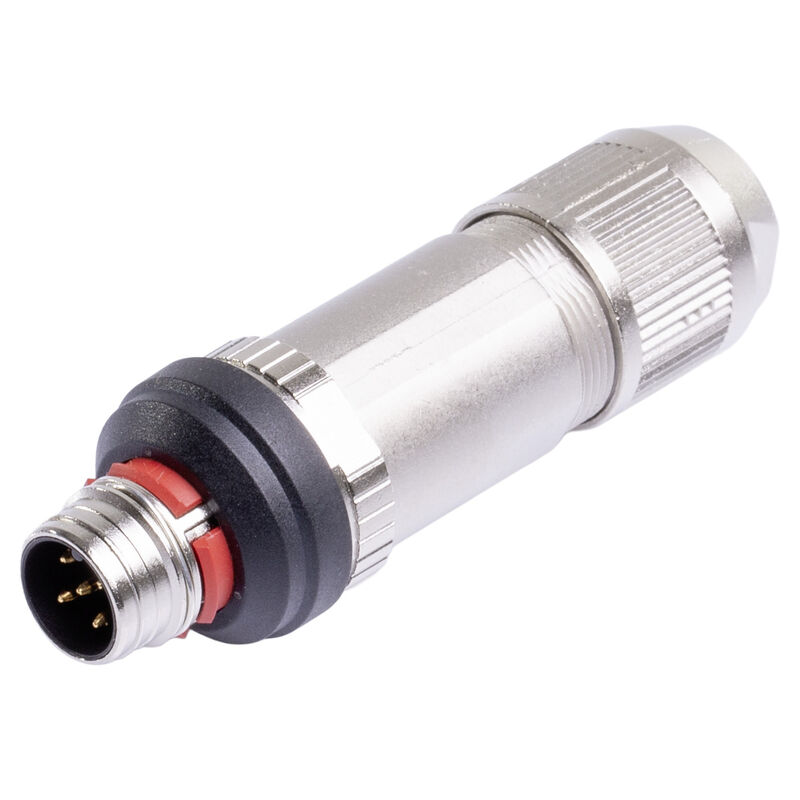

Similar to illustration
SAISGP-M-4A-4/8-P12
Dimensioned drawing
SAISGP-M-4A-4/8-P12
Pole scheme
SAISGP-M-4A-4/8-P12
Similar to illustration
SAISGP-M-4A-4/8-P12
SAISGP-M-4A-4/8-P12

SAISGP-M-4A-4/8-P12

Fältanslutningsbar anslutning, M12 Push-Pull

Produkt-ID 3099320000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 36
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för konfektionerbara kontaktdon Allmänna data Normer Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Fältanslutningsbar anslutning, M12 Push-Pull
Art.nr.
3099320000
Typ
SAISGP-M-4A-4/8-P12
GTIN (EAN)
4099987133975
Förp.
1 items

Mått och vikter

Bredd
65 mm
Byggbredd (tum)
2,559 inch
Diameter
19,9 mm
Nettovikt
50 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Tekniska data för konfektionerbara kontaktdon

Coding
A-kodad
Contact surface
Ni/Au
Diametro del cavo, max.
8 mm
Ház fő anyaga
förnicklad zinkpressgjutning
Kontakttyp
Hane
Material låsring
Zinkpressgjutning
Materiał styków
CuSn
Märkspänning
  • Märkspänning:
    48 V
  • Spänningstyp:
    AC
  • Märkspänning:
    60 V
  • Spänningstyp:
    DC
Nombre de pôles
4
Przekrój przyłącza przewodu, maks.
0,75 mm²
Przekrój przyłącza przewodu, min.
0,14 mm²
Resistenza d'isolamento
≥ 100 MΩ
Skärmanslutning
Ja
Temperaturområde kapsling
-40 … +85 ° C
Type de raccordement
PUSH IN
Znamionowe natężenie prądu
4 A
Вид защиты
IP 65
IP67
Степень загрязнения
3
Циклы коммутации
≥ 100
케이블 직경, 최소
4 mm

Allmänna data

Antal poler
4
Anslutning 1
M12
Anslutning 2
PUSH IN
Brännbarhetsklass enligt UL 94
V-0
Kapslingsmaterial
förnicklad zinkpressgjutning
Anslutningsgänga
M12 Push-Pull
Kontaktmaterial
CuSn
Kontaktyta
Ni/Au
Ledardiameter, entrådig, min. (AWG)
AWG 26
Ledardiameter, entrådig, max. (AWG)
AWG 18
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, fintrådig, max.
0,75 mm²
Kontakthållare, material
PA
Avskärmning
Ja
Skyddsklass
IP 65
IP67
Stickcykler
≥ 100

Normer

Brandskydd i spårbundna fordon
DIN EN 45545-2
Kontaktdon Norm
IEC 61076-2-010
IEC 61076-2-101
Stöt- och vibrationssäker motsvarande
EN 50155

Klassificeringar

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
