SAISP-4A-4/8-M12

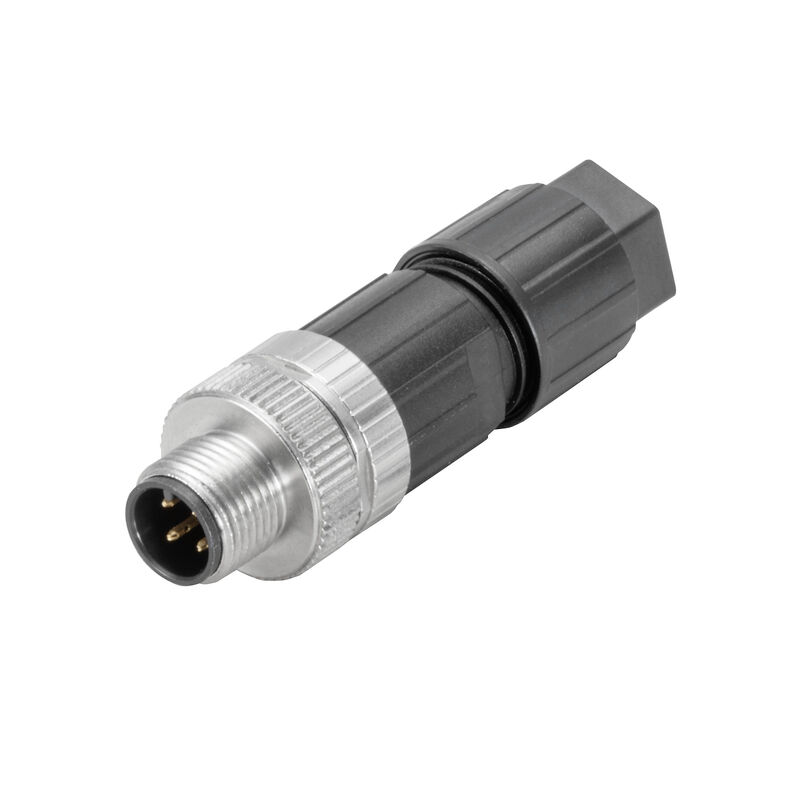

Produktbild
SAISP-4A-4/8-M12

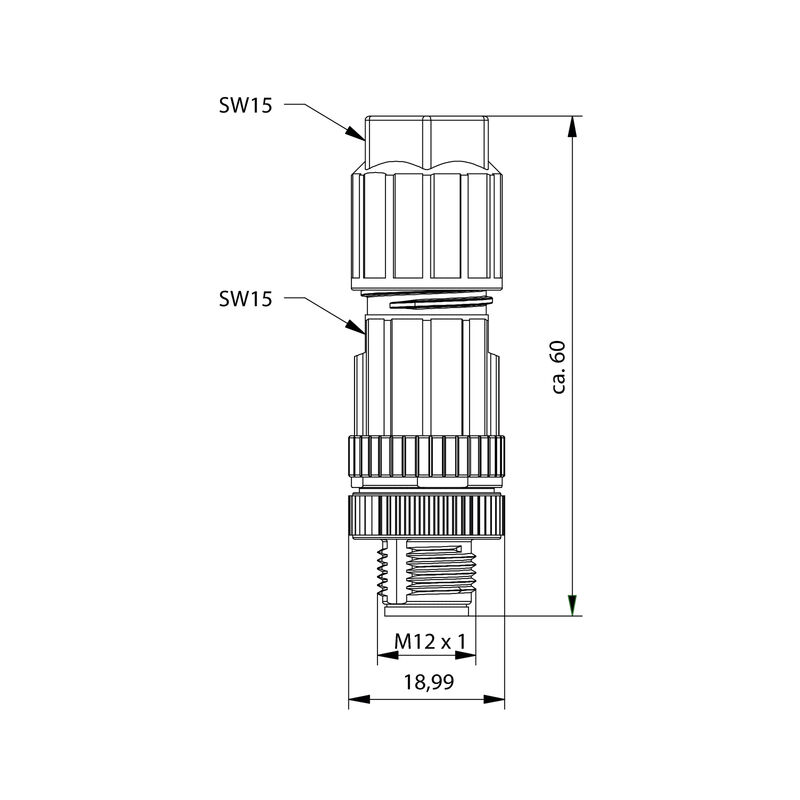

Zeichnung
SAISP-4A-4/8-M12
Polbild
Twin male connector

SAISP-4A-4/8-M12

freikonfektionierbarer Steckverbinder, M12

Art.-Nr. 2681480000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 20
Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Normen Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
freikonfektionierbarer Steckverbinder, M12
Best.-Nr.
2681480000
Art
SAISP-4A-4/8-M12
GTIN (EAN)
4050118759358
VPE
1  Stück

Abmessungen und Gewichte

Nettogewicht
19  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
PUSH IN
Codierung
A-codiert
Gehäusebasismaterial
PA 66
Isolationswiderstand
≥ 100 MΩ
Kabeldurchmesser, max.
8  mm
Kabeldurchmesser, min.
4  mm
Kontaktausführung
Stift
Kontaktoberfläche
Ni/Au
Leiteranschlussquerschnitt, max.
0,75  mm²
Leiteranschlussquerschnitt, min.
0,14  mm²
Material Gewindering
Zinkdruckguss
Nennspannung
250  V
Nennstrom
4  A
Polzahl
4
Schirmanschluss
Nein
Schutzart
IP67
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Allgemeine Daten

Polzahl
4
Anschluss 1
M12
Anschluss 2
PUSH IN
Gehäusebasismaterial
PA 66
Anschlussgewinde
M12
Kontaktoberfläche
Ni/Au
Schutzart
IP67

Normen

Brandschutz in Schienenfahrzeugen
DIN EN 45545-2
Schock- und Vibrationssicher gemäß
EN 50155:2001

Klassifikationen

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231
