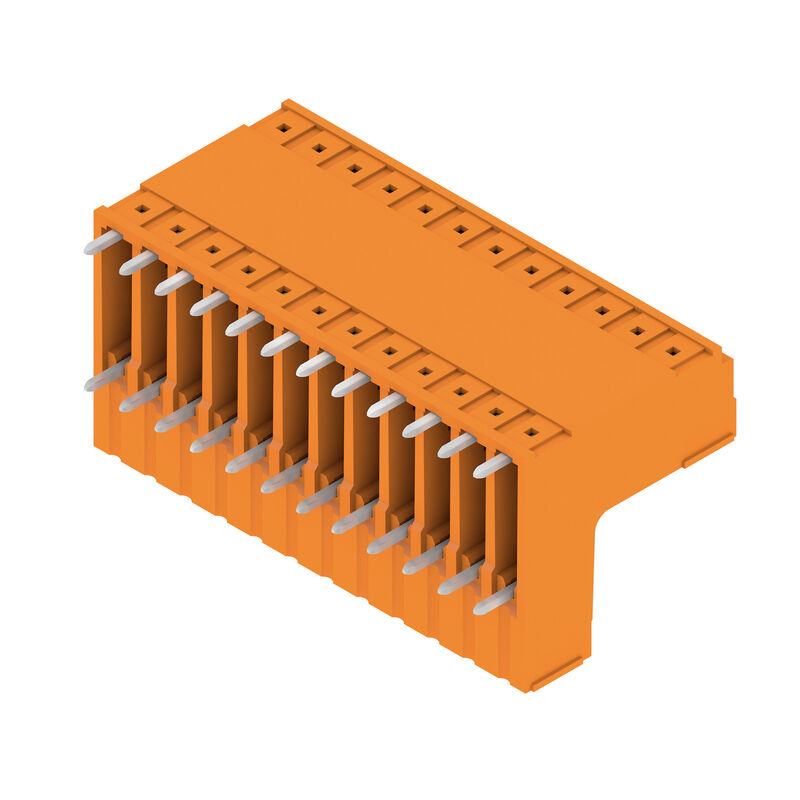

SCDV 3.81/24/90G 3.2SN OR BX
Imagen de producto
SCDV 3.81/24/90G 3.2SN OR BX
Imagen de producto
SCDV 3.81/24/90G 3.2SN OR BX
Dimensional drawing

SCDV 3.81/24/90G 3.2SN OR BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.81 mm, Número de polos: 24, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

N.º de artículo 1032210000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 19
Homologaciones Datos generales para pedido Wymiary i masa Conformidad medioambiental del producto System specifications Datos del material IEC 정격데이터 Datos nominales según CSA Datos nominales según UL 1059 Упаковка Indicación importante Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.81 mm, Número de polos: 24, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Rendelési szám
1032210000
Type
SCDV 3.81/24/90G 3.2SN OR BX
GTIN(EAN)
4032248771509
수량
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Wymiary i masa

Depth
21,9 mm
Profundidad (pulgadas)
0,862 inch
Height
25,9 mm
Altura (pulgadas)
1,02 inch
Altura construcción baja
22,7 mm
Width
47,11 mm
Anchura (pulgadas)
1,855 inch
순중량
10,5 g

Conformidad medioambiental del producto

Stato conformità RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

System specifications

Familia del producto
OMNIMATE Signal - Serie BC/SC 3.81
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
Angulo de salida
90°
Número de polos
24
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
+0,02 / -0,2 mm
솔더핀 크기
d = 1,0 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
솔더 구멍 직경(D)
1,2 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
41,91 mm
L1 en pulgadas
1,65 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
7,5 N
Fuerza de extracción/polo, máx.
5,5 N

Datos del material

절연재
PA GF
컬러 코드
naranja
컬러 차트(유사)
RAL 2000
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Grado inflamabilidad según UL 94
V-0
접점 재질
aleación de cobre
접점 표면
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17,5 A
정격 전류, 극 수(Tu=40°C)
17 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2,5 kV
단시간 내전류 저항
3 x 1s mit 76 A

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A
Intensidad nominal (Use Group D / CSA)
10 A

Datos nominales según UL 1059

Tensión nominal (Use Group B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
10 A

Упаковка

Embalaje
Box
Longitud de VPE
300 mm
Anchura VPE
255 mm
Altura de VPE
28 mm

Indicación importante

IPC 준수
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Note
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
