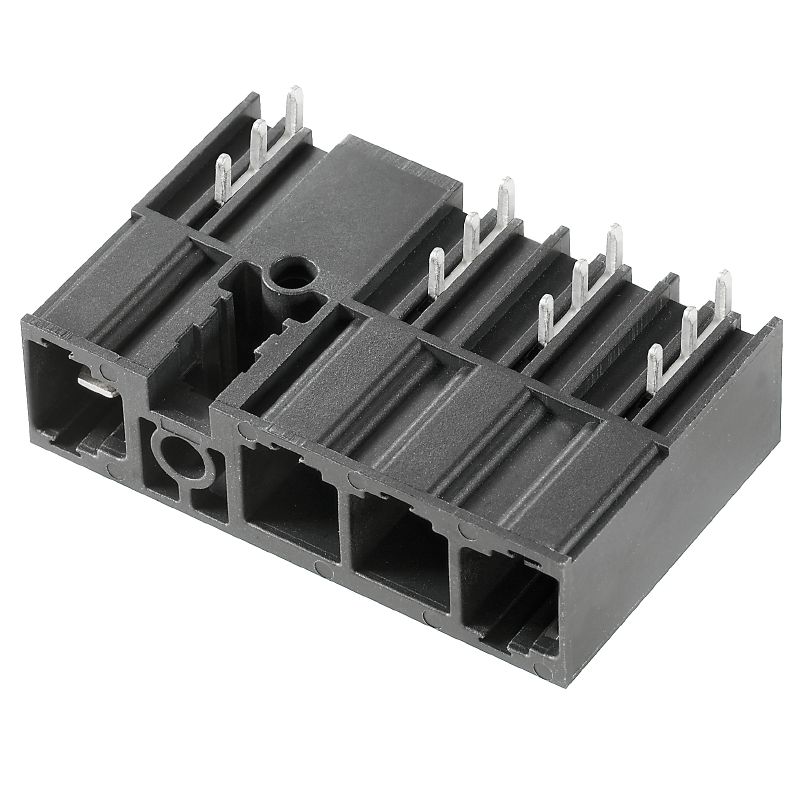

Produktbild
Abbildung ähnlich
SU 10.16IT/04/270MF2 3.5AG BK BX

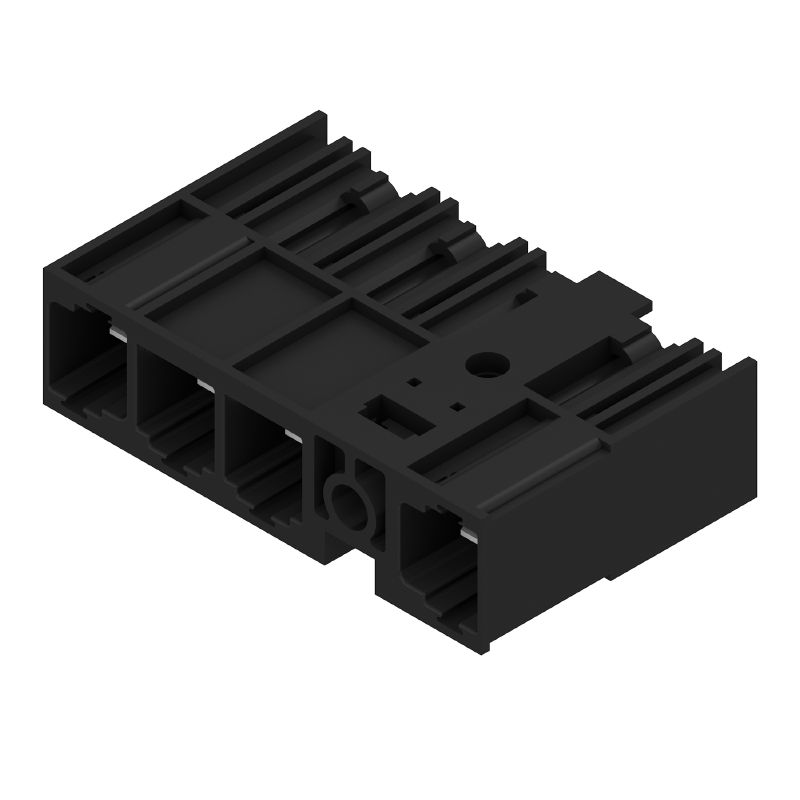

Produktbild
SU 10.16IT/04/270MF2 3.5AG BK BX
Produktbild
SU 10.16IT/04/270MF2 3.5AG BK BX
Maßbild
SU 10.16IT/04/270MF2 3.5AG BK BX
Diagramm
SU 10.16IT/04/270MF2 3.5AG BK BX
Anwendungsbeispiel

SU 10.16IT/04/270MF2 3.5AG BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box

Art.-Nr. 1157340000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Ist Gegenstück von 3 Verwandte Artikel 5
Approvals Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Märkdata enligt IEC Rated data acc. to CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Approvals

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box
Order No.
1157340000
Type
SU 10.16IT/04/270MF2 3.5AG BK BX
GTIN (EAN)
4032248944798
Qty.
36 Stück
Produkt-Kennzahlen
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Verpackung
Box

Abmessungen und Gewichte

순중량
17,68 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BU/SU 10.16IT
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
10,16 mm
Raster in Zoll (P)
0,4 "
Abgangswinkel
270°
Polzahl
4
Anzahl Lötstifte pro Pol
3
Lötstiftlänge (l)
3,5 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Solder pin dimensions
1,2 x 1,1 mm
Solder pin dimensions = d tolerance
+0,1 / -0,1 mm
솔더 구멍 직경(D)
1,6 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1(mm)
40,64 mm
L1 in Zoll
1,6 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingersicher gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt
Durchgangswiderstand
2,00 mΩ
Kodierbar
Ja
Anzugsdrehmoment
  • Drehmoment Typ:
    Befestigungsschraube, Leiterplatte
  • Nutzungsinformationen:
    • Dicke:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Anzugsdrehmoment:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812340000
    • Dicke:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812340000
    • Dicke:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Anzugsdrehmoment:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Empfohlene Schraube:
      • Bestellnummer:
        2812290000

Werkstoffdaten

Materiales aislantes
PA GF
컬러 코드
schwarz
Tabella dei colori (simile)
RAL 9011
Szigetelőanyag csoport
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Matériau des contacts
Cu-leg
Surface du contact
versilbert
Schichtaufbau - Lötanschluss
≥ 3 µm Ag
플러그 접점의 레이어 구조
≥ 3 µm Ag
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
78,3 A
정격 전류, 최대 극 수(Tu=20°C)
67,9 A
Névleges áram, min. pólusszám (Tu=40°C)
70,6 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
61,3 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1.000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
1.000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
690 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1s mit 1000 A
Clearance, min.
8,9 mm
Ligne de fuite, min.
10,5 mm

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
300 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
60 A
Nennstrom (Use group C / CSA)
60 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
600 V
정격 전류(사용 그룹 B / UL 1059)
60 A
Rated current (Use group C / UL 1059)
60 A
Rated current (Use group D / UL 1059)
5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.
10,5 mm
Luftstrecke, min.
8,9 mm

Verpackungen

Verpackung
Box
VPE Länge
353 mm
VPE Breite
136 mm
VPE Höhe
49 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Für alle Anwendungen mit Flansch empfehlen wir die Stiftleiste mit Hilfe des Lötflansches oder selbstschneidenden Schrauben auf der Platine zu fixieren.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
