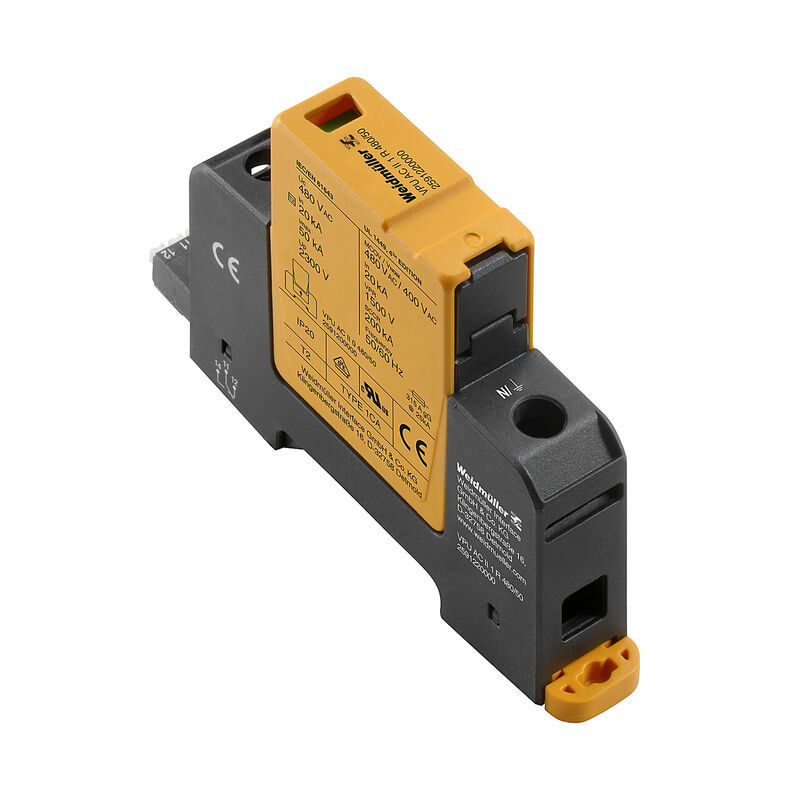

VPU AC II 1 R 480/50
VPU AC II 1 R 480/50
Symbol łączenia
Schematic circuit diagram

VPU AC II 1 R 480/50

Überspannungsableiter, Niederspannung, Überspannungsschutz, mit Fernmeldekontakt, Einphasig, TN

Art.-Nr. 2591220000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Ersatzteile 3 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Anschlussdaten Fernmeldung Общие данные Isolationskoordination gemäß EN 50178 Номинальные характеристики IEC / RU Anschlussdaten Elektrische Daten Allgemeine Daten Garanti Wichtiger Hinweis Produktbilder Klassifikationen

Zulassungen

Dopuszczenia
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E3542610000

Allgemeine Bestelldaten

Versione
Überspannungsableiter, Niederspannung, Überspannungsschutz, mit Fernmeldekontakt, Einphasig, TN
N. d’ordine
2591220000
Tipo
VPU AC II 1 R 480/50
GTIN (EAN)
4050118599718
Qty.
1 Stück

Abmessungen und Gewichte

Głębokość
68 mm
Depth (inches)
2,677 inch
Tiefe inklusive Tragschiene
76 mm
Wysokość
111 mm
Высота (в дюймах)
4,37 inch
Szerokość
18 mm
Breite (inch)
0,709 inch
Nettogewicht
17 g

Temperaturen

Temperatura magazynowania
-40 °C...85 °C
Temperatura otoczenia
-40 °C…85 °C
Temperatura eksploatacyjna
-40 °C...85 °C
Feuchtigkeit
5...95 % rel. Feuchte

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Bemessungsdaten UL

Temperatura otoczenia (eksploatacyjna), maks.
85 °C
정격 전압 UN
400 V
MCOV (L-PE)
480 V
SCCR
200 kA
In
20 kA
Kategorie
SPD TYPE 1CA
Umgebungstemperatur (Betrieb), min.
-40 °C
Zertifikat-Nr. (cURus)
E3542610000
VPR (L-PE)
1 500 V
Spannungsart
AC
UL Energie Netzwerk
Split-Phase

Anschlussdaten Fernmeldung

długość zdejmowanej izolacji
8 mm
przekrój przyłącza przewodu, jednodrutowy, maks.
1,5 mm²
przekrój przyłącza przewodu, jednodrutowy, min.
0,25 mm²
rodzaj przyłącza
PUSH IN

Общие данные

Barwny
оранжевый
черный
Forma konstrukcyjna
Installationsgehäuse; 1 TE
Insta IP20
Klasa palności wg UL 94
V-0
Optyczny wskaźnik pracy
grün = ok, rot = Ableiter defekt, auswechseln
Robocza wysokość nad poziomem morza
≤ 4000 m
segment
Energieverteilung
Stopień ochrony
IP20 im verbauten Zustand
Szyna montażowa
TS 35
Wykonanie
Überspannungsschutz
mit Fernmeldekontakt

Isolationskoordination gemäß EN 50178

Kategoria przepięciowa
III
Stopień zanieczyszczenia
2

Номинальные характеристики IEC / RU

Czas reakcji / czas załączania
≤ 25 нс
czasowe przepięcie - TOV
581 V
Impuls kombinowany UOC
6 kV
Klasa prądu zwarciowego ISCCR
50 kA
klasa wymagań wg EN 61643-11
T2
T3
Klasa wymagań zgodnie z IEC 61643-11
Typ II
Typ III
Koordynacja energii (≤10 m)
Typ II
Typ III
Liczba biegunów
1
maksymalne napięcie stałe, Uc (AC)
480 V
Napięcie sieciowe
400 V / 690 V
napięcie znamionowe (AC)
400 V
Normy
IEC 61643-11
EN 61643-11
UL 1449
Poziom ochrony Up dla IN (L/N-PE)
≤ 2,3 kV
Prąd rozładowania (typ III)
3 kA
Prąd upływu przy Un
0,3 mA
Prąd wyładowczy Imaks. (8/20µs) przewód-PE
50 kA
Prąd wyładowczy In (8/20µs) przewód-PE
20 kA
Rodzaj napięcia
AC
Sieć niskiego napięcia
Einphasig
TN
Styk sygnalizacyjny
250 V 1A 1CO
Typ SPD
T2
Wbudowane zabezpieczenie wstępne
No
Zabezpieczenie bezpiecznikowe
No Fuse neccessary ≤315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Zakres częstotliwości, maks.
60 Hz
Zakres częstotliwości, min.
50 Hz
Zdolność wygaszania prądu następczego Ifi
속류는 고려할 필요 없음

Anschlussdaten

Długość odizolowania
18 mm
Metoda wykonywania złącz
Schraubanschluss
Rodzaj przyłącza
Schraubanschluss
Długość usunięcia izolacji przyłącza pomiarowego
18 mm
Tightening torque, min.
3 Nm
Anzugsdrehmoment, max.
4,5 Nm
Campo di serraggio, collegamento di dimensionamento
16 mm²
Klemmbereich, min.
1,5 mm²
35 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 16
Leiteranschlussquerschnitt AWG, max.
AWG 2
Leiteranschlussquerschnitt, eindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
35 mm²

Elektrische Daten

Rodzaj napięcia
AC

Allgemeine Daten

Liczba biegunów
1
Stopień ochrony
IP20 im verbauten Zustand
Farbe
orange
schwarz

Garanti

Czasokres
5 years

Wichtiger Hinweis

Informacje produktowe
Beim Einsatz in DC Applikationen nutzen Sie bitte die Sicherung von SIBA Type NH2XL aR/aSF DC 1500 V
Remarques
Nur für IT-Netzsysteme, bei denen die Masse am Verteilungstransformator mit der Masse auf Kundenseite verbunden ist (RE=RA in Abbildung 44.A1 von IEC 60634-4-44:2018).

Produktbilder

Överskrift för figur 02
Produktbild
Bildunterschrift-02
Abb.ähnlich

Klassifikationen

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
