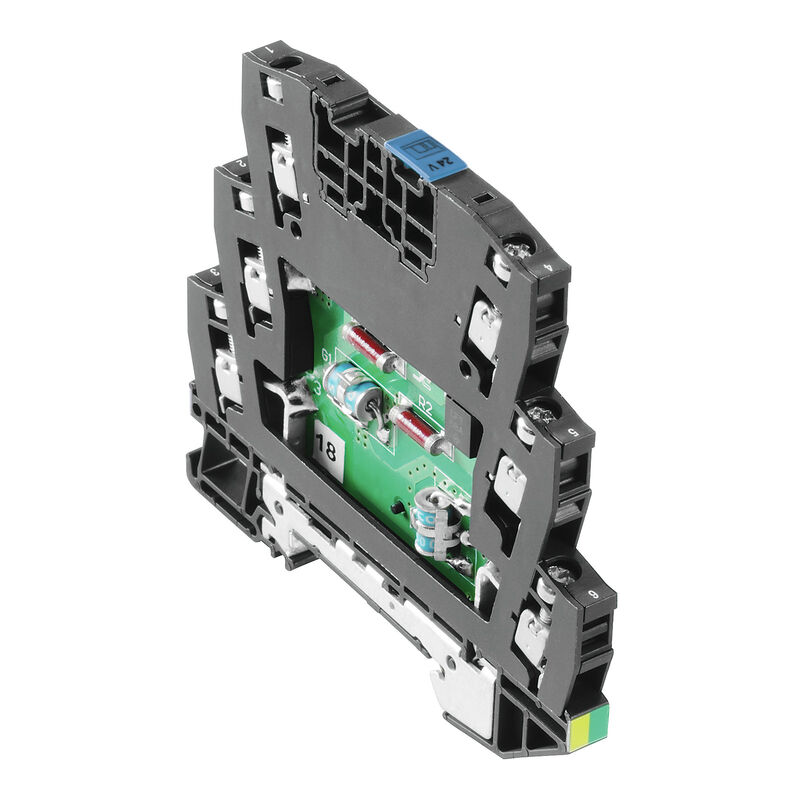

VSSC6 CL 12VDC 0.5A
VSSC6 CL 12VDC 0.5A
VSSC6 CL 12VDC 0.5A
VSSC6 CL 12VDC 0.5A

VSSC6 CL 12VDC 0.5A

Túlfeszültség-védelem műszerekhez és vezérléshez, Túlfeszültség-védelem, mérés-vezérlés-szabályozás

Cikkszám 1064150000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 3 Kapcsolódó termékek 8
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Meghibásodási valószínűség Termékek környezetvédelmi megfelelősége UL névleges adatok CSA védelmi adatok Általános adatok Szigetelések koordinálása EN 50178 szerint 정격 데이터 IEC / EN Further details of approvals Connection data Elektromos adatok Általános adatok IECEx/ATEX/cUL besorolás Fontos megjegyzés Besorolások Ajánlati specifikációs lapok

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/f2570d3e-3e62-4056-9c95-fe925a1a2b86/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UL)
E311081

Általános rendelési adatok

Változat
Túlfeszültség-védelem műszerekhez és vezérléshez, Túlfeszültség-védelem, mérés-vezérlés-szabályozás
Rendelési szám
1064150000
Típus
VSSC6 CL 12VDC 0.5A
GTIN (EAN)
4032248829545
Qty.
10 Darab

Méretek és tömegek

Mélység
81 mm
Mélység (coll)
3,189 inch
Magasság
88,5 mm
Magasság (coll)
3,484 inch
Szélesség
6,2 mm
Szélesség (coll)
0,244 inch
Nettó tömeg
40,6 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C...80 °C
Üzemi hőmérséklet
-40 °C...70
Páratartalom
5...96 %

Meghibásodási valószínűség

SIL az IEC 61508 szerint
2
MTTF
6 008 a
SFF
89,74 %
λges
19
PFH, 1*10-9 óránként
1.95

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

UL névleges adatok

Tanúsítvány száma (UL)
E311081
UL tanúsítvány
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

CSA védelmi adatok

A, B gázcsoport
IIC
Belső induktív ellenállás, max. LI
0 µH
Belső kapacitás, max. CI
1 nF
Bemenet – áram, max. II
500 mA
Bemenő feszültség, max. Ui
15 V
C gázcsoport
IIB
D gázcsoport
IIA

Általános adatok

Kivitel
sorkapocs
Optikai működésjelzés
Nem
Szegmens
Mérés - vezérlés - szabályozás
Szigetelési funkció
Nem
Szín
fekete
Tartósín
TS 35
UL 94 éghetőségi osztály
V-0
Változat
Túlfeszültség-védelem, mérés-vezérlés-szabályozás
Védelmi osztály
IP20

Szigetelések koordinálása EN 50178 szerint

Szennyezés súlyossága
2
Túlfeszültség kategória
III

정격 데이터 IEC / EN

Impulzus alaphelyzetbe állítási kapacitás
≤ 20 ms
Insertion loss
250 MHz
Jelátviteli tulajdonságok (-3 dB)
≤ 700 kHz
Jmenovitý proud IN
500 mA
Kisülési áram In (8/20 µs) vezeték-vezeték
2,5 kA
Kravklass enligt IEC 61643-21
C2
C3
D1
Levezetőáram Imax. (8/20µs) vezeték-PE
5 kA
Levezetőáram Imax. (8/20µs) vezeték-vezeték
5 kA
Lightning test current Iimp (10/350 µs)
0,5 kA
Max. folytonos feszültség, Uc (DC)
15 V
Number of poles
1
Névleges feszültség (DC)
12 V
Névleges terhelőáram, IL
500 mA
Protection par fusible
0,5 A
Resistenza di passaggio
1,8 Ω 10%
Schutzpegel ausgangsseitig Ader-Ader 1 kV/µs, typisch
30 V
Tipo de tensión
DC
Túlterhelés - meghibásodás üzemmód
2. üzemmód
Villám mérési áram, Iimp (10/350 µs) vezeték-PE
0,5 kA
Áramlökés-teherbírás, C3
50 A
Áramlökés-teherbírás, D1
0,5 kA
Áramtovábbítási kapacitás, C2
2,5 kA
Ток утечки, макс. (8/20 мкс)
10 kA
표준 규격
IEC 61643-21
HART-compatible

Further details of approvals

GOST tanúsítvány
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Connection data

Csupaszolási hossz
10 mm
Csavaros csatlakozás
Meghúzási nyomaték, min.
0,5 Nm
Meghúzási nyomaték, max.
0,8 Nm
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Vezeték keresztmetszet, tömör, min.
0,5 mm²
Vezeték keresztmetszet, tömör, max.
6 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min.
0,5 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²

Elektromos adatok

Feszültség típusa
DC

Általános adatok

Pólusszám
1
Védelmi osztály
IP20
Szín
fekete

IECEx/ATEX/cUL besorolás

cUL tanúsítvány
[cUL Certificate](pdf/VSSC.PDF)

Fontos megjegyzés

Termékinformáció
2. mód: Az az állapot, amikor az SPD feszültségszabályozó része rövidzárlatos volt az SPD-n belüli nagyon alacsony impendancia miatt. A vonal nem működik, a mérőberendezés azonban továbbra is védve van rövidzárlat ellen.

Besorolások

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Ajánlati specifikációs lapok

Hosszú specifikáció
Túlfeszültség-védelem egy darabból álló, 6,2 mm széles DIN-sín modullal földfüggetlen jeláramkörhöz, 12 V DC, 2 huzalos technológiával. Ezzel egy max. 0,6 A-es áramhurok védelme biztosítható. A kapocs felszerelt helyzetében egyidejűleg egy elektromosan vezető érintkezés is létrejön a tartósín (föld) és a védőáramkör referencia-potenciál (föld) között a kapocsban. A kapocs szemmel történő azonosítása a védett kapcsolás típusa és a feszültségszint alapján. A kapocs címkézhető vagy jelölhető.
Rövid specifikáció
Túlfeszültség-védelem egy darabból álló, 6,2 mm széles DIN-sín modullal földfüggetlen táplálású jeláramkörhöz 2 huzalos technológiával és közös huzallal. Verzió: 12 V DC
