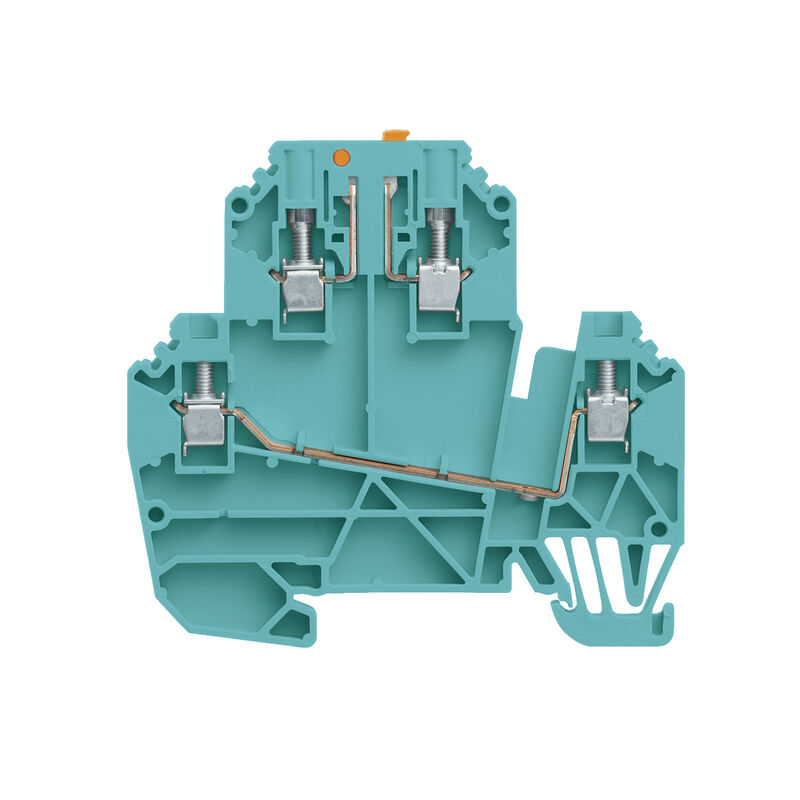

WDK 2.5/TR-DU STB BL
WDK 2.5/TR-DU STB BL

WDK 2.5/TR-DU STB BL

Frånskiljbar mätplint, Skruvanslutning, blå, 2.5 mm², 24 A, 500 V, Antal anslutningar: 4, Antal våningar: 2

Produkt-ID 2810660000
Ladda ner datablad Nedladdningar av produkter
Tillbehör 1 Använda produkter 8
Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Frånskiljningsplintar Allmänt Märkdata Märkdata enligt UL Klassificeringar Godkännanden

Allmänna beställningsdata

Utförande
Frånskiljbar mätplint, Skruvanslutning, blå, 2.5 mm², 24 A, 500 V, Antal anslutningar: 4, Antal våningar: 2
Art.nr.
2810660000
Typ
WDK 2.5/TR-DU STB BL
GTIN (EAN)
4064675283348
Förp.
50  items

Mått och vikter

Djup
67,5  mm
Byggdjup (tum)
2,657  inch
Höjd
72,5  mm
Bygghöjd (tum)
2,854  inch
Bredd
5,1  mm
Byggbredd (tum)
0,201  inch
Nettovikt
15,56  g

Temperaturer

Varaktig driftstemperatur, min.
−60  °C
Varaktig driftstemperatur, max.
130  °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Materialdata

Material
Wemid
Färgkod
blå
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
2
Antal våningar
2
Antal klämställen per våning
2
Nivåer internt överkopplade
Nej
Skena
TS 35
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

rastbar
Ja

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
Skruvanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
4  mm²
Anslutningsarea, flertrådig, min.
1,5  mm²
Anslutningsområde, max.
4  mm²
Anslutningsområde, min.
0,05  mm²
Anslutningsriktning
på sidan
Anslutningstyp
Skruvanslutning
Anslutningstyp 2
Skruvanslutning
Antal anslutningar
4
Ledararea, entrådig, max.
4  mm²
Ledararea, entrådig, min.
0,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5  mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5  mm²
Ledararea, fintrådig, min.
0,5  mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 30
Ledardiameter, fintrådig, max.
4  mm²

Frånskiljningsplintar

integrerad mäthylsa
Nej
Längsfrånskiljning
svängbar
Tvärfrånskiljning
utan

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 30
Skena
TS 35

Märkdata

Märkarea
2,5  mm²
Märkspänning
500  V
Märkspänning DC
500  V
Märkström
24  A
Ström med max. ledare
24  A
Genomgångsmotstånd enligt IEC 60947-7-x
1,33  mΩ
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
12 AWG
Ledarstorlek Factory wiring min (UR)
30 AWG
Ledarstorlek Field wiring max (UR)
12 AWG
Ledarstorlek Field wiring min (UR)
30 AWG
Spänning grupp C (UR)
300 V
Ström Gr C (UR)
20 A

Klassificeringar

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693
