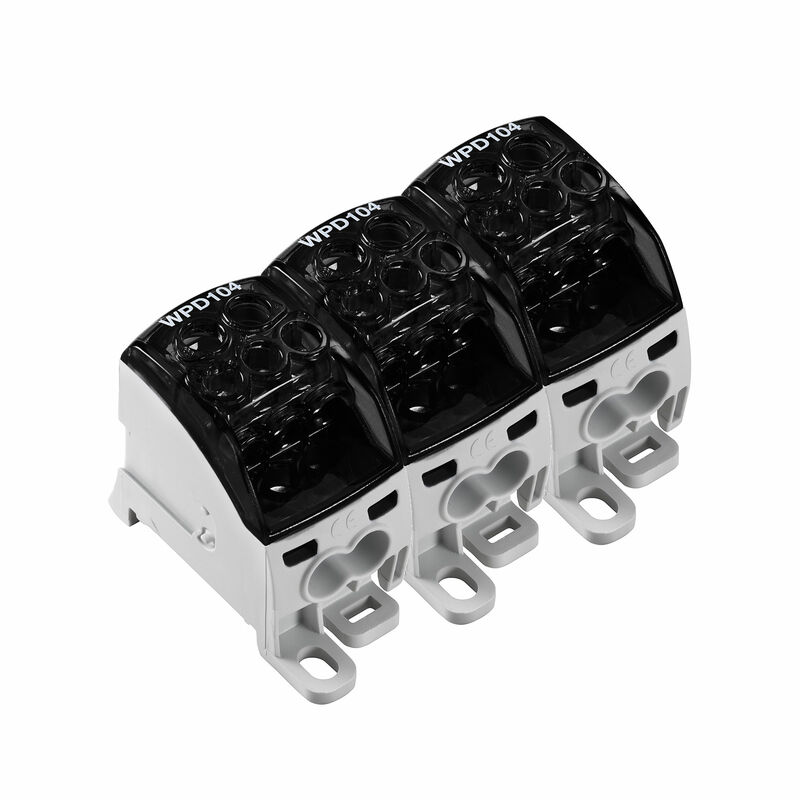

전위 분배기 단자대, 스크류 결선, 검정, 25 mm², 164 A, 1000 V, 결선 수: 18, 레벨 수: 1

항목 번호 2725400000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 3 관련 제품 48
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 Aaltri dati tecnici 클램프용 전선(추가 결선) Conduttori allacciabili (collegamento di dimensionamento) Informacje ogólne 등급 데이터 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

버전
전위 분배기 단자대, 스크류 결선, 검정, 25 mm², 164 A, 1000 V, 결선 수: 18, 레벨 수: 1
주문 번호
2725400000
유형
WPD 304 3X25/6X16+9X10 3XBK
GTIN(EAN)
4050118796186
Qty.
1 items

치수 및 중량

깊이
49 mm
깊이 (인치)
1.929 inch
높이
68 mm
높이 (인치)
2.677 inch
너비
94.5 mm
폭 (인치)
3.72 inch
Net weight
305 g

온도

보관 온도
-25 °C...55 °C
주변 온도
-50 °C…85 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

자재 데이터

기본 재질
Wemid
컬러 코드
검정
UL 94 가연성 등급
V-0

시스템 사양

버전
스크류 결선
엔드 커버 플레이트 필요
아니요
Number of potentials
3
Number of levels
1
레벨당 클램프 지점 개수
6
계층당 전위 수
3
레벨 내부 교차 결선
예
Nosná lišta
장착 플레이트
TS 35
N-function
아니요
PE function
아니요
PEN function
아니요

Aaltri dati tecnici

Explosion-tested version
Sì
Open sides
닫힘
Type of mounting
wciskany

클램프용 전선(추가 결선)

결선 유형, 추가 결선
스크류 결선

Conduttori allacciabili (collegamento di dimensionamento)

Collegamento a vite
결선 단면규격 AWG, 최대
AWG 4
결선 단면규격 AWG, 최소
AWG 16
결선 단면적, 꼬임, 최대
25 mm²
결선 단면적, 꼬임, 최소
1.5 mm²
결선 방향
측면
결선 수
18
결선의 유형 2
스크류 결선
와이어 결선 단면, 가는 꼬임, 최대
0 mm²
와이어 결선 단면, 가는 꼬임, 최소
1.5 mm²
와이어 결선 단면적, 경질 코어 최대
25 mm²
와이어 결선 단면적, 경질 코어, 최소
1.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
16 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
1.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
1.5 mm²
클램프 범위, 최대
25 mm²
클램프 범위, 최소
1.5 mm²

Informacje ogólne

결선 단면규격 AWG, 최대
AWG 4
결선 단면규격 AWG, 최소
AWG 16
극 수
3
장착 레일
장착 플레이트
TS 35
표준 규격
IEC 60947-7-1
UL 1059

등급 데이터

Bemessungsquerschnitt
25 mm²
정격 전압
1,000 V
Bemessungsspannung AC
1,000 V
Bemessungsspannung DC
1,000 V
Jmenovitý proud
164 A
Current at maximum wires
164 A
Standardy
IEC 60947-7-1
UL 1059
Power loss in accordance with IEC 60947-7-x
2.5 W

중요 참고 사항

제품 정보
상기 소켓은 UL94에 따른 가연성 등급 V-2를 준수합니다.

분류

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
