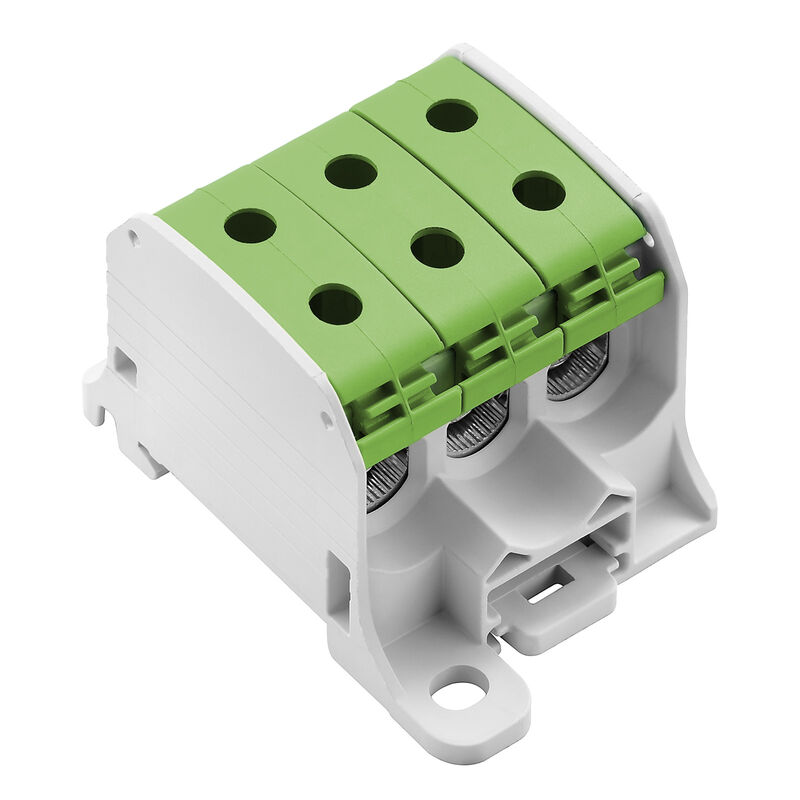

Zacisk rozdziału potencjału, złącze śrubowe, zielony, 50 mm², 150 A, 1000 V, liczba przyłączeń: 6, liczba poziomów: 1

Nr. produktu 2874550000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 54
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) Informacje ogólne dane znamionowe dane znamionowe wg UL Klasyfikacje

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/1eda190c-1eea-43bb-9dc8-922367553621/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Verze
Zacisk rozdziału potencjału, złącze śrubowe, zielony, 50 mm², 150 A, 1000 V, liczba przyłączeń: 6, liczba poziomów: 1
Číslo objednávky
2874550000
Type
WPD 330CC 3X50/3X50 GN
GTIN (EAN)
4064675648475
Ilość
3 szt.

Wymiary i masa

Hloubka
45 mm
Głębokość (cale)
1,772 inch
Height
72 mm
Wysokość (cale)
2,835 inch
Width
51,2 mm
Szerokość (cale)
2,016 inch
Masa netto
76 g

Temperatury

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
długotrwała temperatura użytkowa, min.
-50 °C
długotrwała temperatura użytkowa, maks.
120 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane tworzywa

Materiał podstawowy
Wemid
Barwny
zielony
Klasa palności wg UL 94
V-0

parametry systemu

Wykonanie
Złącze śrubowe
niezbędna płyta zamykająca
Nie
Liczba potencjałów
1
liczba poziomów
1
liczba zacisków na poziom
6
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
Nie
Szyna montażowa
TS 35
Płytka montażowa
Funkcja N
Nie
Funkcja PE
Nie
Funkcja PEN
Nie

dalsze dane techniczne

otwarte strony
zamknięta
rodzaj montażu
wciskany
wersja przetestowana pod kątem eksplozji
Nie
zatrzaskowe
Tak

Przewody zaciskane (kolejne przyłącze)

Connection type, additional connection
złącze śrubowe

przewody zaciskane (złącze wymiarowane)

złącze śrubowe
Direzione di collegamento
z boku
Klämskruv
M 10
Ledardiameter, AWG, min.
AWG 10
Lunghezza di spellatura
16 mm
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
50 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
50 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
2,5 mm²
Sezione di collegamento cavo AWG, max.
AWG 1/0
Tipo di collegamento 2
złącze śrubowe
Wire connection cross section, finely stranded, max.
50 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
35 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
2,5 mm²
Диапазон зажима, макс.
50 mm²
Диапазон зажима, мин.
2,5 mm²
결선 수
6

Informacje ogólne

Carril de montaje
TS 35
Płytka montażowa
Number of poles
1
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 1/0
Wire connection cross section AWG, min.
AWG 10

dane znamionowe

Przekrój pomiarowy
50 mm²
Napięcie znamionowe
1 000 V
Znamionowe napięcie przemienne
1 000 V
Znamionowe napięcie stałe
1 000 V
Znamionowe natężenie prądu
150 A
Prąd przy maksymalnym oprzewodowaniu
150 A
Normy
IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
0,21 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
4,8 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Nr certyfikatu (cURus)
E60693

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
