WTA 3 WDU4

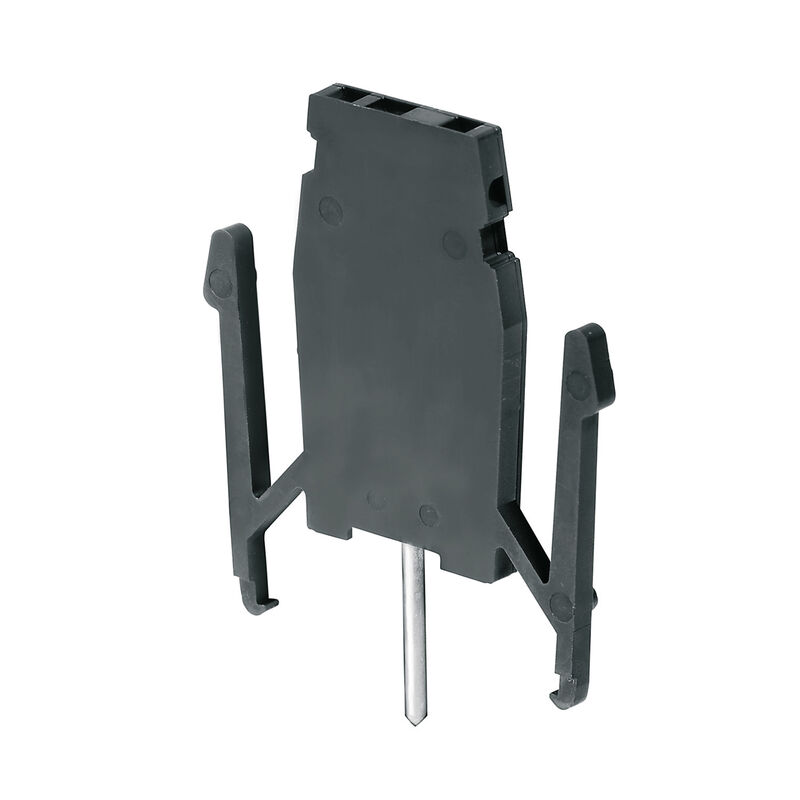

Obrázek výrobku

WTA 3 WDU4

Testovací adaptér (svorka), 1.5 mm², 250 V, 6 A

ID výrobku 1632350000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je příslušenstvím 49 Příbuzné výrobky 96
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění svorkou (jmenovité připojení) Rozměry Všeobecně Data hodnocení Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Testovací adaptér (svorka), 1.5 mm², 250 V, 6 A
Číslo objednávky
1632350000
Typ
WTA 3 WDU4
GTIN (EAN)
4008190209711
Qty.
25 ks

Rozměry a hmotnosti

Hloubka
83,9 mm
Hloubka (v palcích)
3,303 inch
Výška
66,1 mm
Výška (v palcích)
2,602 inch
Šířka
6 mm
Šířka (v palcích)
0,236 inch
Čistá hmotnost
8,67 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
100 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
fb1756cb-1941-42d9-9a81-7624ba3e17bb

Údaje materiálu

Základní materiál
PA 66
Barevný
černá
Klasifikace hořlavosti UL 94
V-2

Specifikace systému

Počet potenciálů
1
Počet úrovní
1

Další technická data

Návod k instalaci
Přímá montáž
S připínacími kolíky
Ne

Vodiče k upevnění svorkou (jmenovité připojení)

1,5 mm²
Biztosítócsavar
M 2,5
Ledararea, entrådig, max.
1,5 mm²
Ledararea, entrådig, min.
0,5 mm²
Nombre de raccordements
1
Plage de serrage, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
1 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5 mm²
Směr připojení
na straně
Stripping length
6 mm
Tightening torque, max.
0,3 Nm
Tightening torque, min.
0,3 Nm
Tipo de conexión
Šroubové připojení
Сечение подсоединяемого провода, скрученный, макс.
1,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0,5 mm²

Rozměry

Pitch in mm (P)
6 mm
Výška s TS 35
107,6 mm

Všeobecně

Návod k instalaci
Přímá montáž
Počet pólů
1

Data hodnocení

Jmenovitý průřez
1,5 mm²
Jmenovité napětí
250 V
Jmenovitý proud
6 A
Vnitřní odpor podle IEC 60947-7-x
1,83 mΩ
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,56 W

Klasifikace

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
