ZDU 2.5/3AN RT

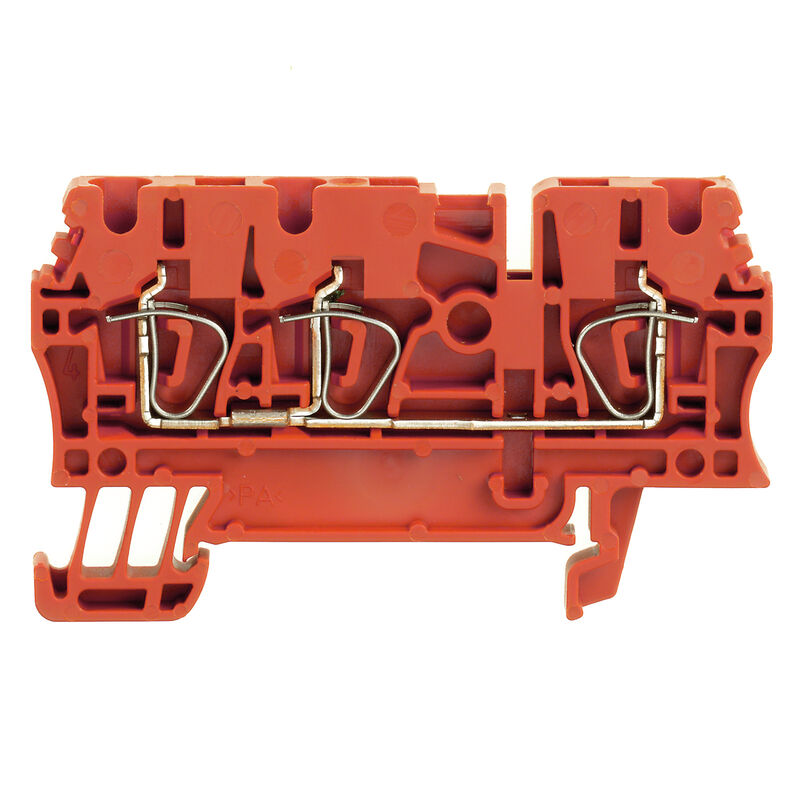

Produktbild
ZDU 2.5/3AN RT

ZDU 2.5/3AN RT

Durchgangs-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 24 A, rot

Art.-Nr. 1683340000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 34 Verwandte Artikel 1078
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319242/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Durchgangs-Reihenklemme, Zugfederanschluss, 2.5 mm², 800 V, 24 A, rot
Order No.
1683340000
Type
ZDU 2.5/3AN RT
GTIN (EAN)
4008190477981
VPE
100 Stück

Abmessungen und Gewichte

Depth
38.5 mm
Tiefe (inch)
1.516 inch
Tiefe inklusive Tragschiene
39.5 mm
Height
64.5 mm
Höhe (inch)
2.539 inch
Width
5.1 mm
Byggbredd (tum)
0.201 inch
Nettogewicht
9.01 g

Temperaturen

Tárolási hőmérséklet
-25 °C...55 °C
주변 온도
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Umweltanforderungen

Statut de conformité RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
rot
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Certificate No. (ATEX)
DEMKO15ATEX1467U
Nr certyfikatu (IECEX)
IECEXULD15.0008U
Spannung max (ATEX)
550 V
Current (ATEX)
22 A
Leiterquerschnitt max (ATEX)
4 mm²
Spannung max (IECEX)
550 V
Strom (IECEX)
22 A
Leiterquerschnitt max (IECEX)
4 mm²
Marking EN 60079-7
Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU
II 2 G D

Systemkennwerte

Ausführung
Zugfederanschluss
für steckbare Querverbindung
einseitig offen
Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
3
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 35

weitere technische Daten

Anzahl gleicher Klemmen
1
Einbauhinweis
Sammelschiene
explosionsgeprüfte Ausführung
Ja
Montageart
gerastet
Offene Seiten
rechts

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
Zugfederanschluss

Klemmbare Leiter (Bemessungsanschluss)

4 mm²
Clamping range, min.
0.05 mm²
Connection direction
oben
Gauge to IEC 60947-1
A3
Klingenmaß
0,6 x 3,5 mm
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0.05 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2.5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0.05 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2.5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0.05 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0.05 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0.05 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0.05 mm²
Number of connections
3
Stripping length
10 mm
Type of connection
Zugfederanschluss
Wire connection cross section AWG, max.
AWG 12

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
26 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
27 A
Strom Gr C (CSA)
27 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-1152892

Allgemeines

Installation advice
Sammelschiene
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30

Bemessungsdaten

Bemessungsquerschnitt
2.5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
24 A
Strom bei max. Leiter
31 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1.33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0.77 W
Verschmutzungsgrad
3

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
30 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
30 AWG
Spannung Gr C (cURus)
600 V
Strom Gr C (cURus)
25 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
